Реконструкция водозаборного узла №10 со строительством станции обезжелезивания
Адрес объекта: Московская область, Пушкинский район, п. Лесные Поляны, ул. Ленина, д.6.
Адрес объекта: Московская область, Пушкинский район, п. Лесные Поляны, ул. Ленина, д.6.
По данному проекту были собраны шкафы:
-

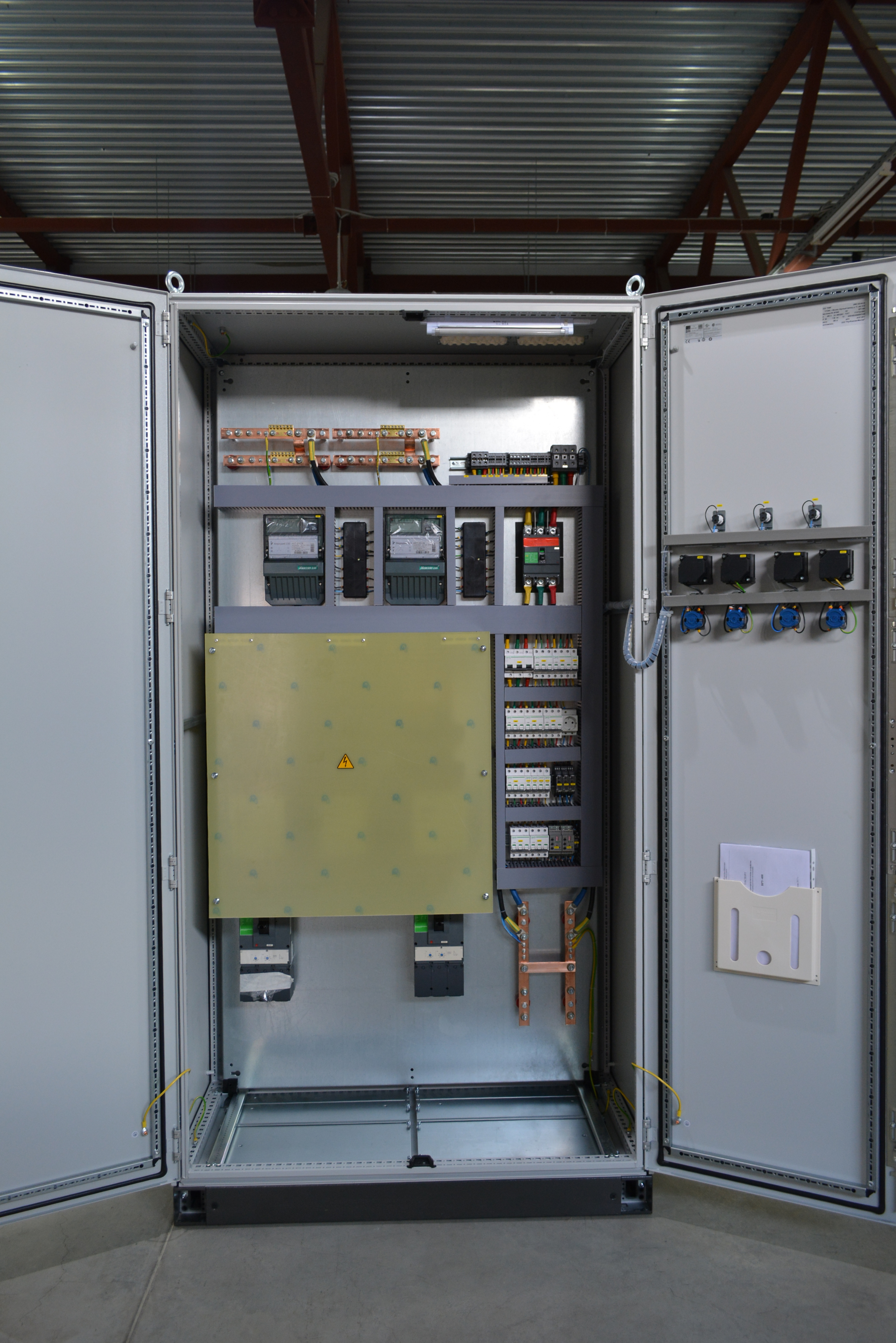

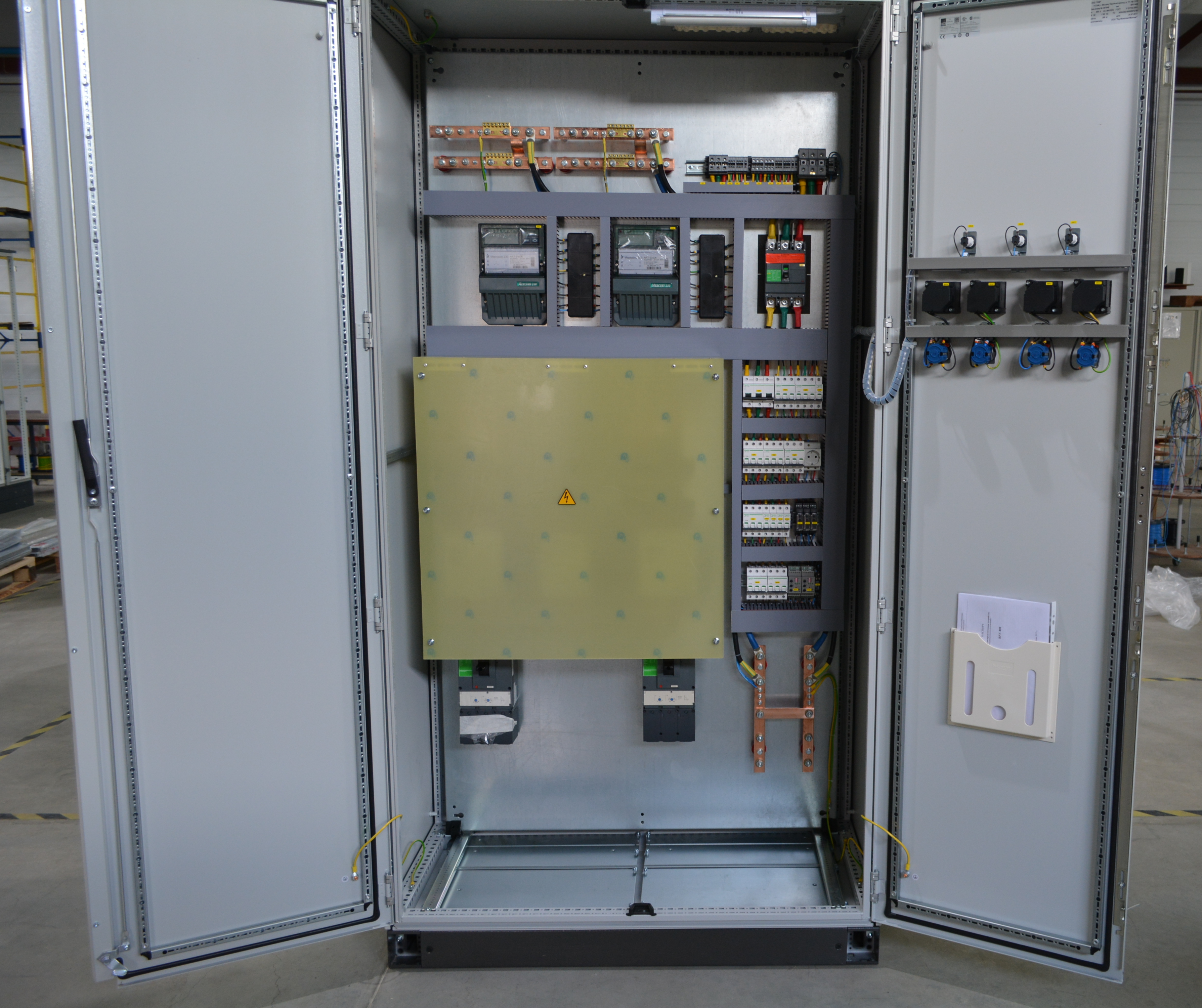

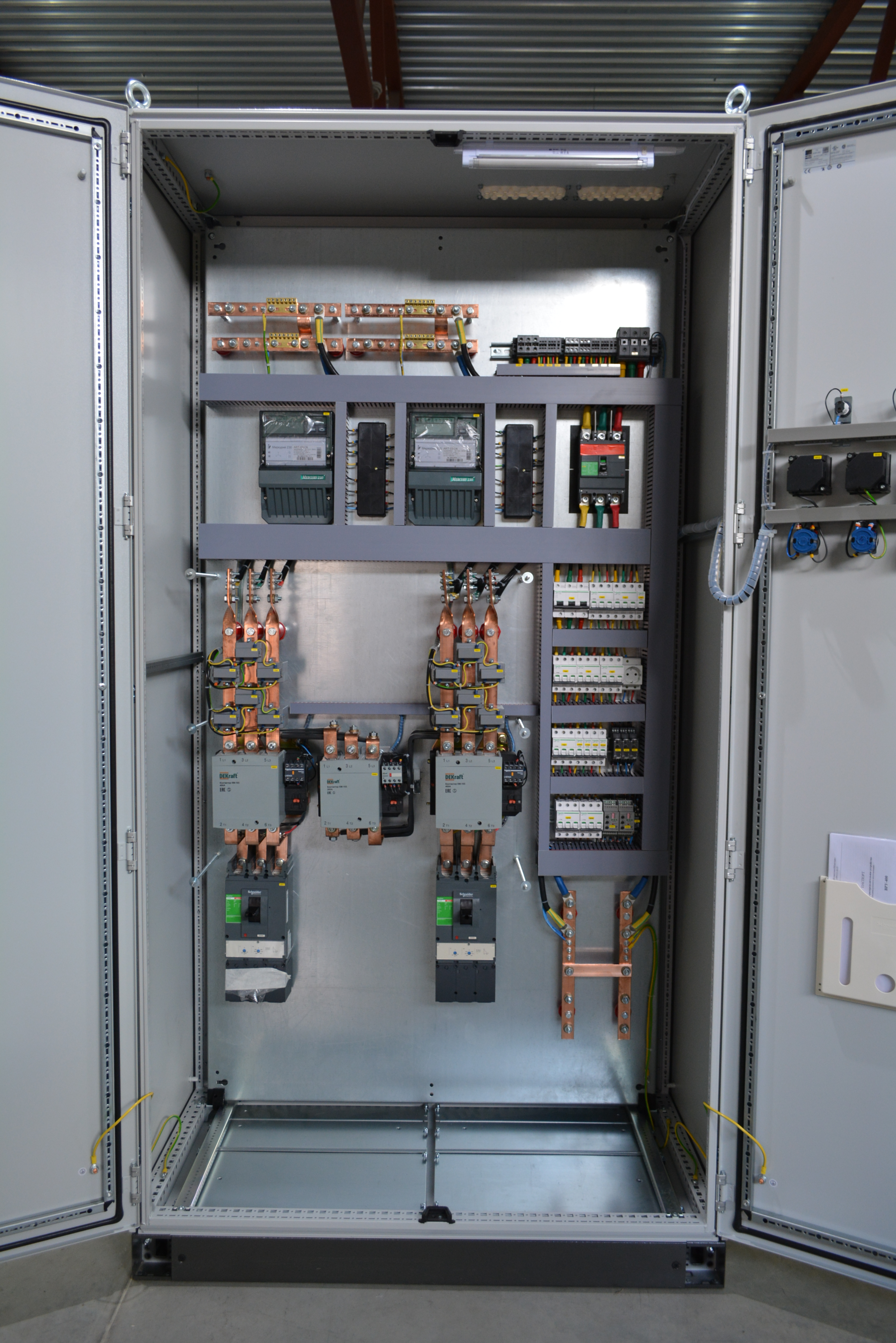

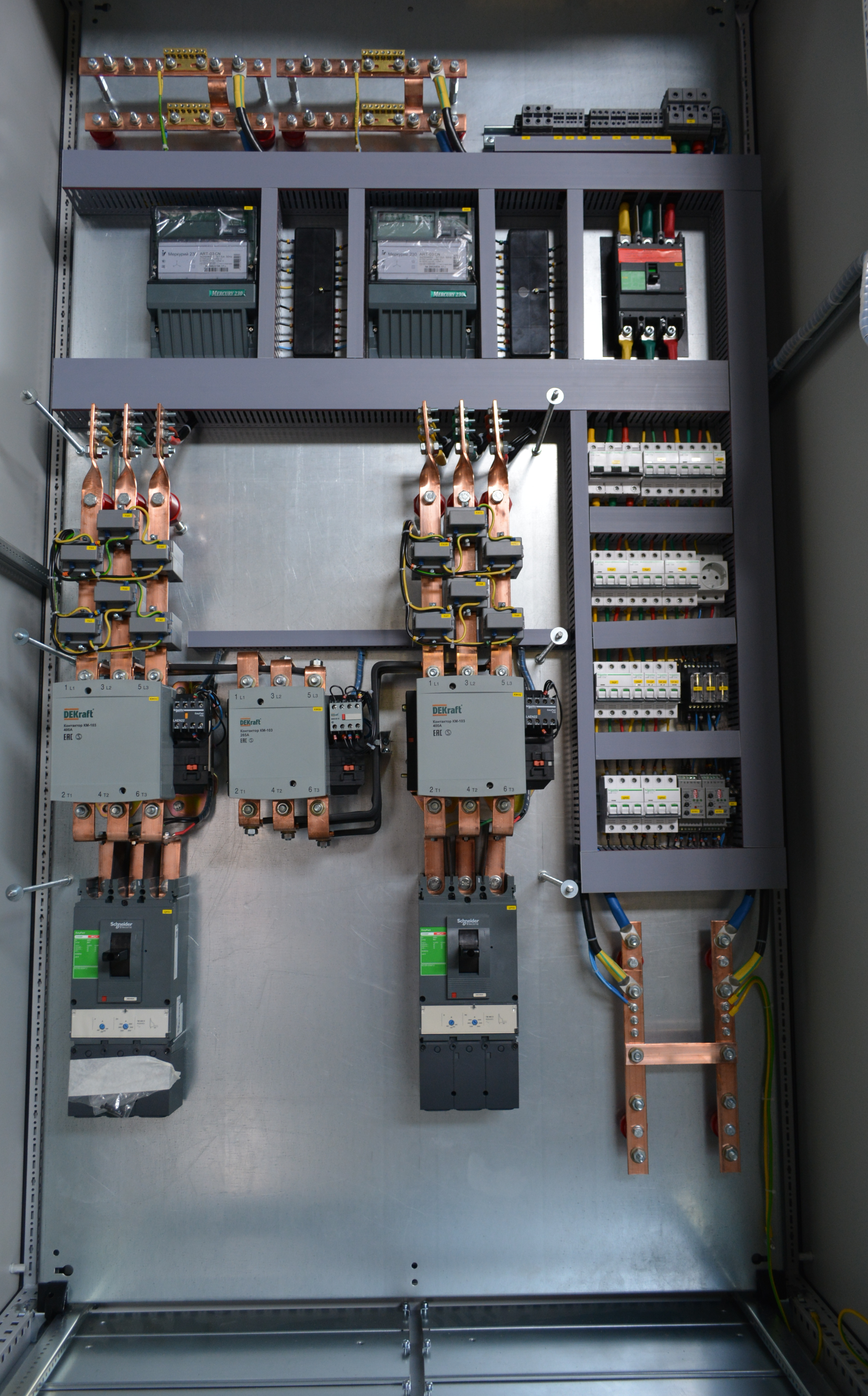

ВРУ на 400 ампер с АВР.
-
Щит управления скважными насосами.
-
Щит управления насосами 2-го подъёма.

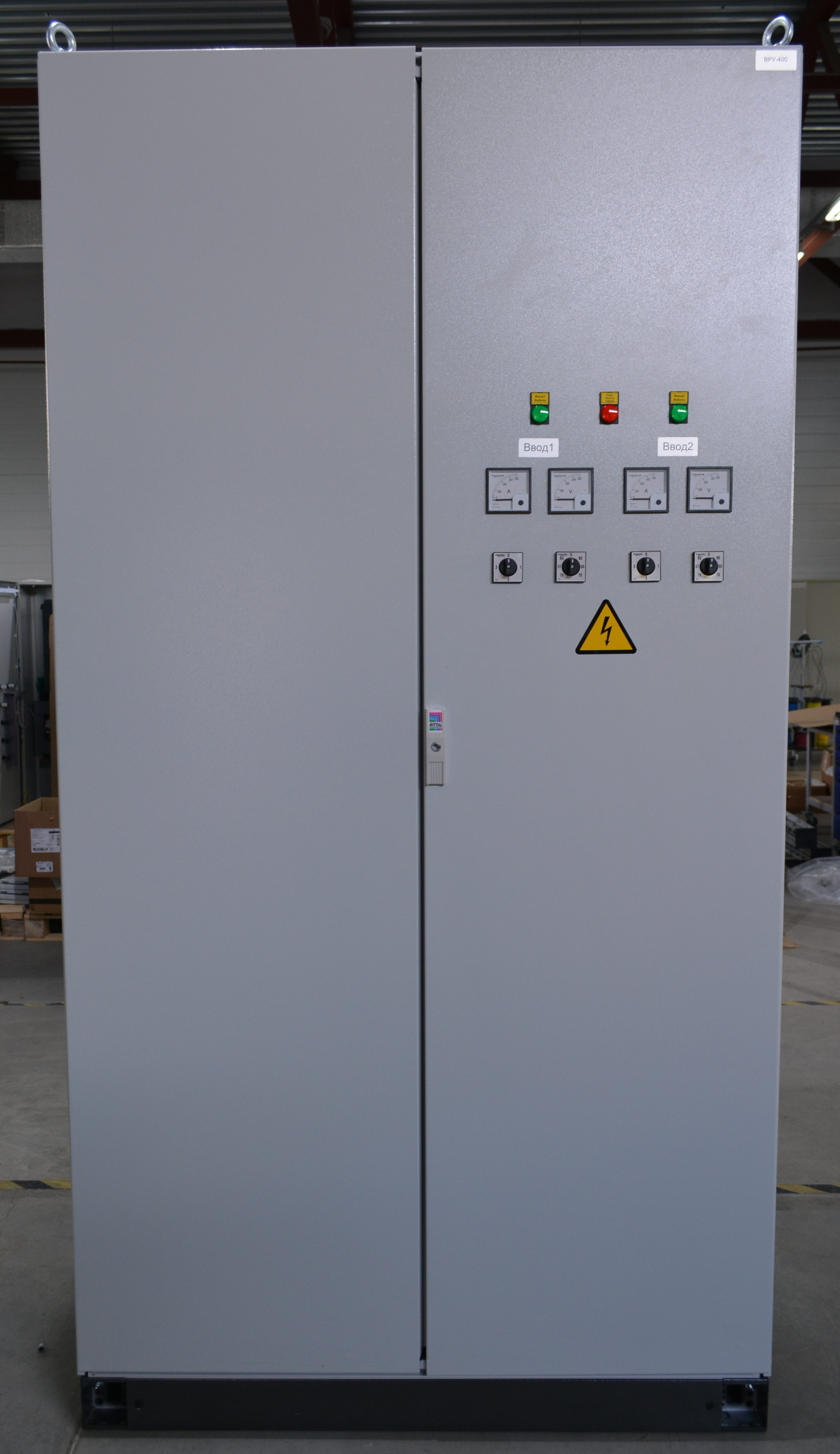

ВРУ рассчитано на напряжение 380/220В, 50 Гц с системой заземления типа TN-C-S.

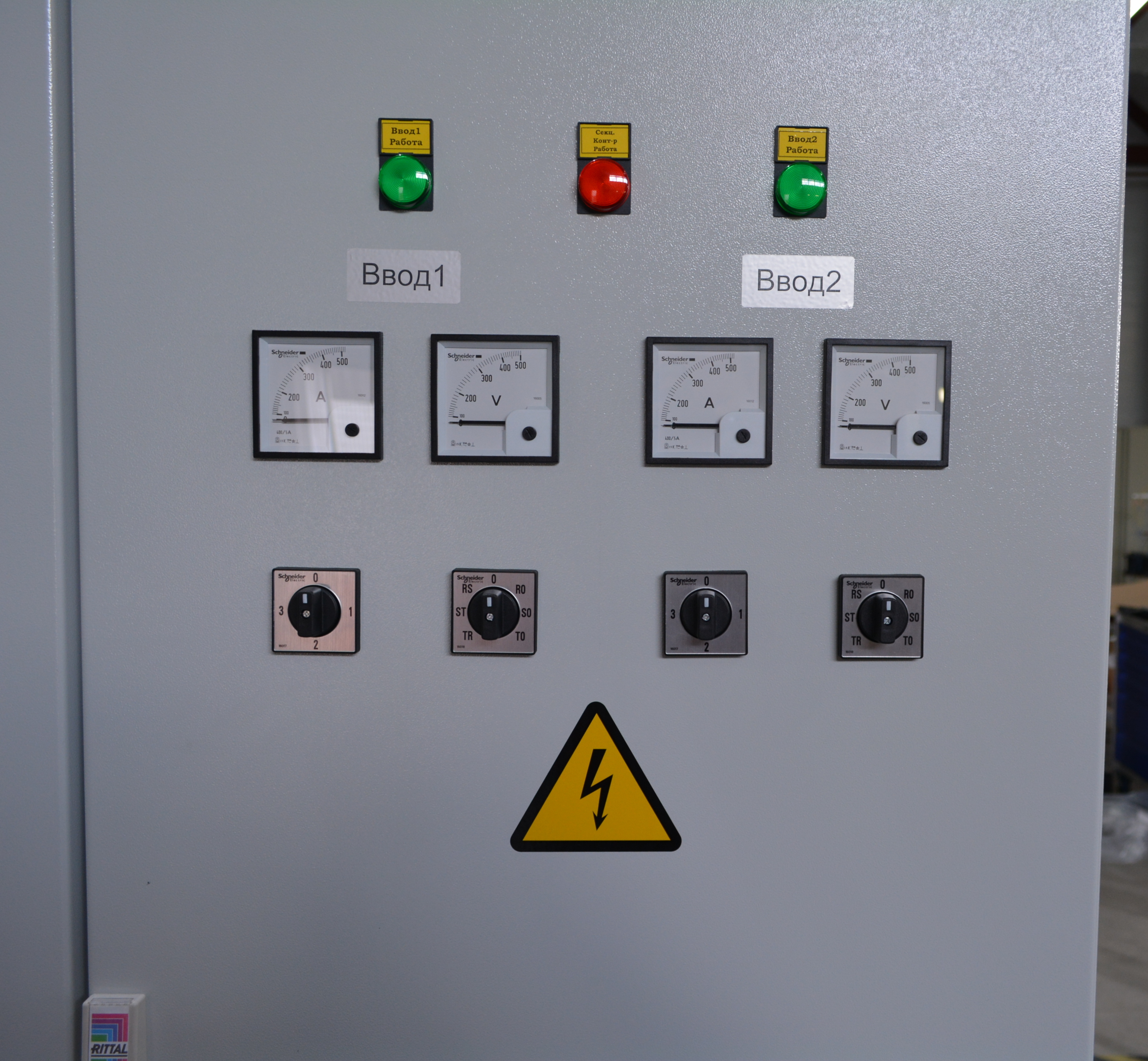

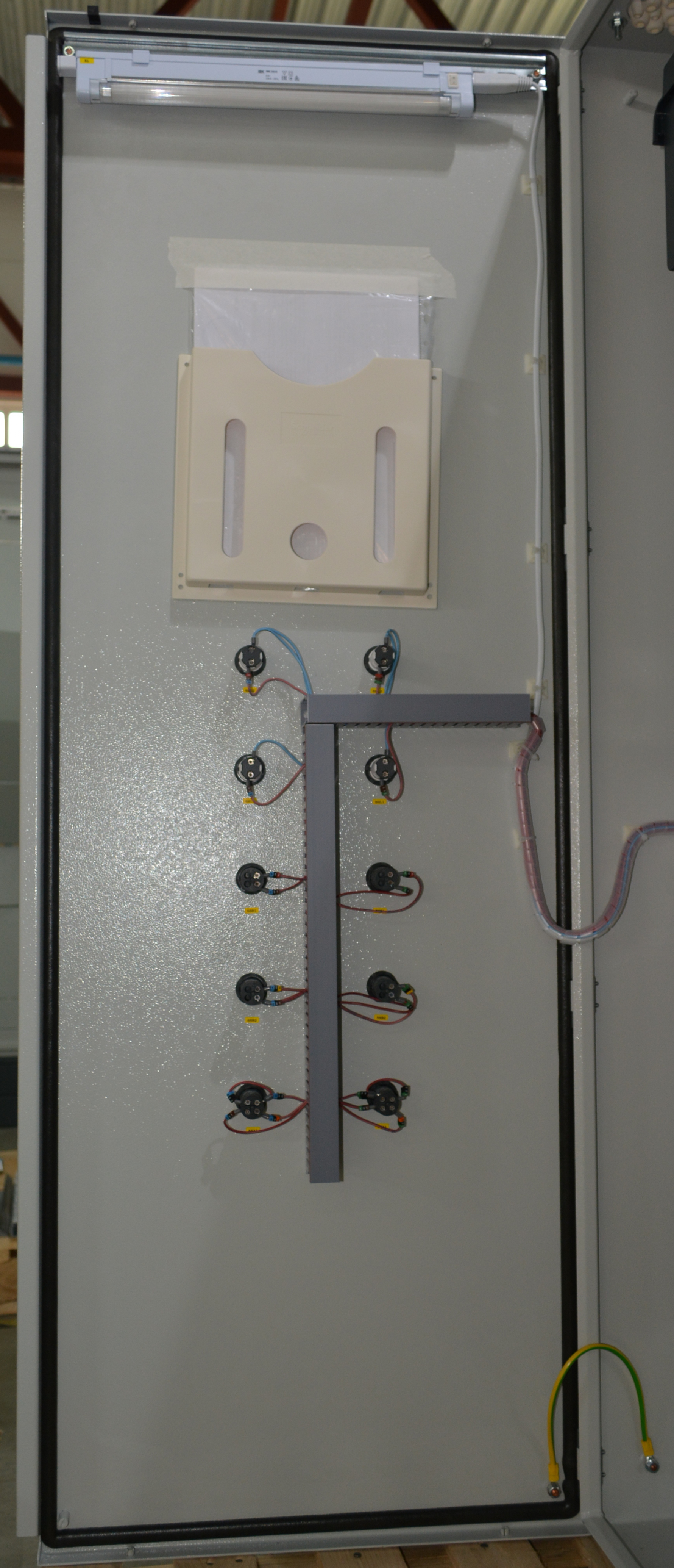

Поскольку сама станция обезжелезивания относится к I категории электробезопасности, во ВРУ предусмотрен автоматический ввод резерва. АВР выполнен на контакторах производителя DEKraft. Вводные автоматы производства Schneider Electric EasyPact CVS400F 400A 36kA c магнитотермическим расцепителем TM-D. Сам корпус ВРУ выполнен в шкафу Rittal TS8.

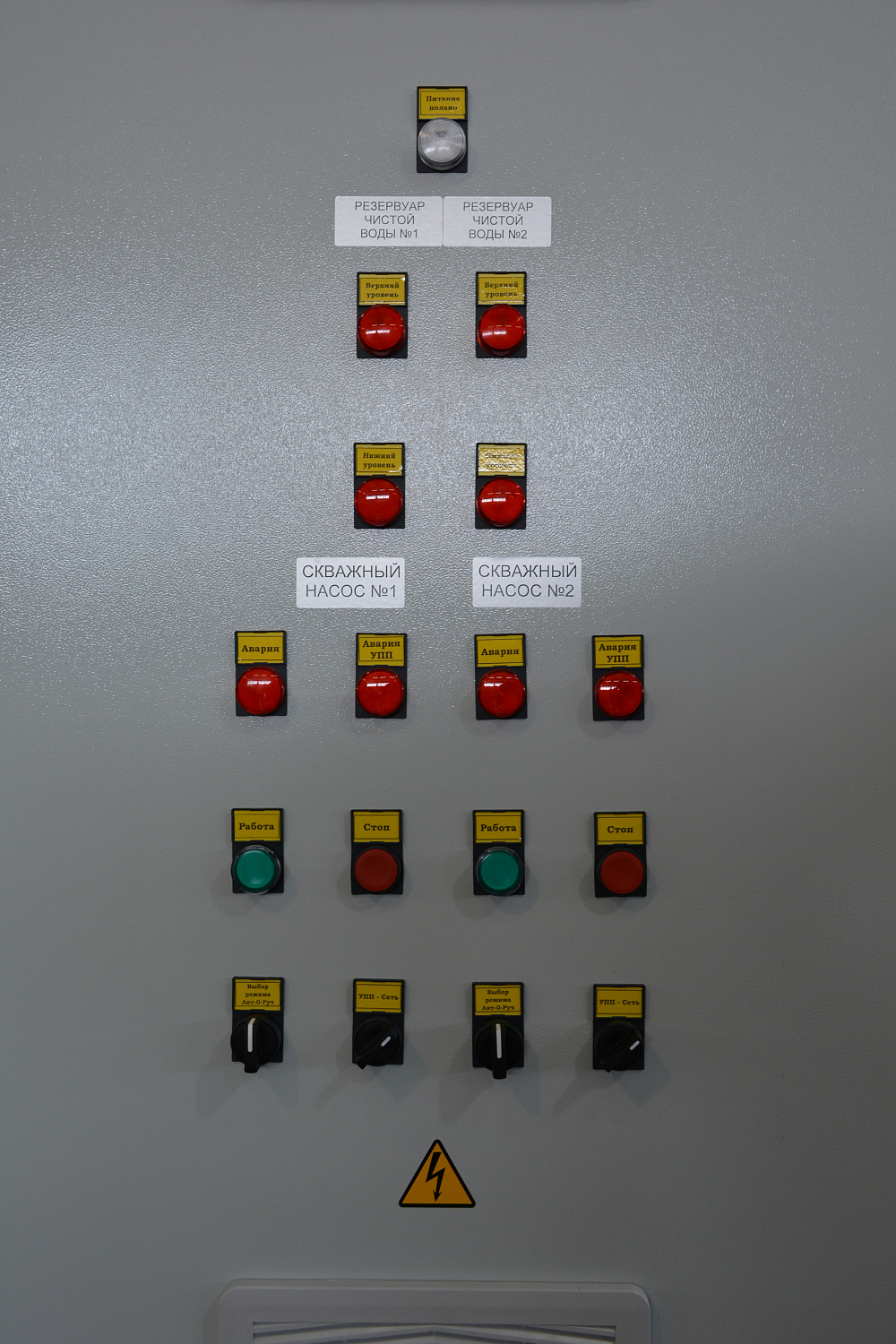

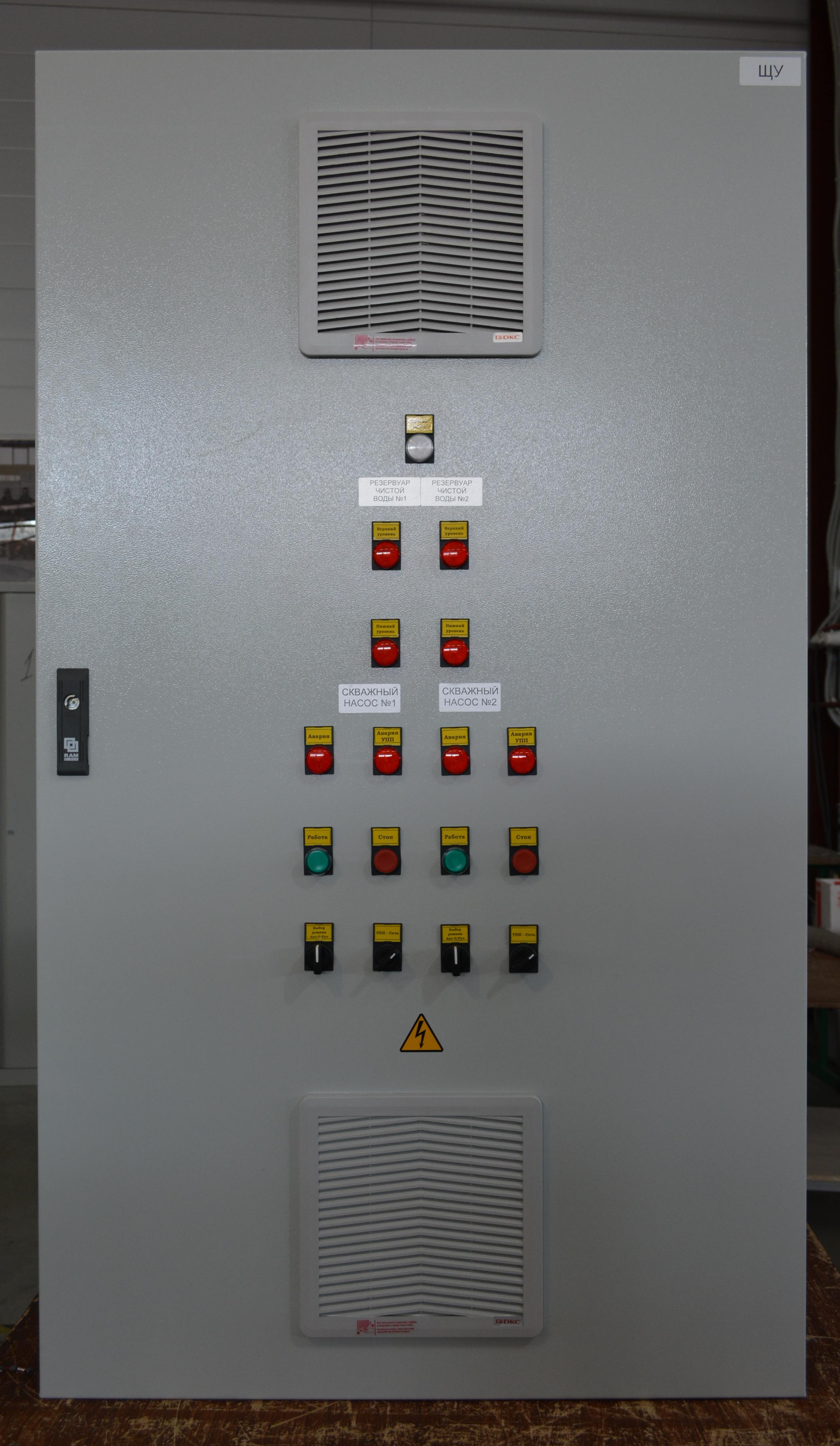

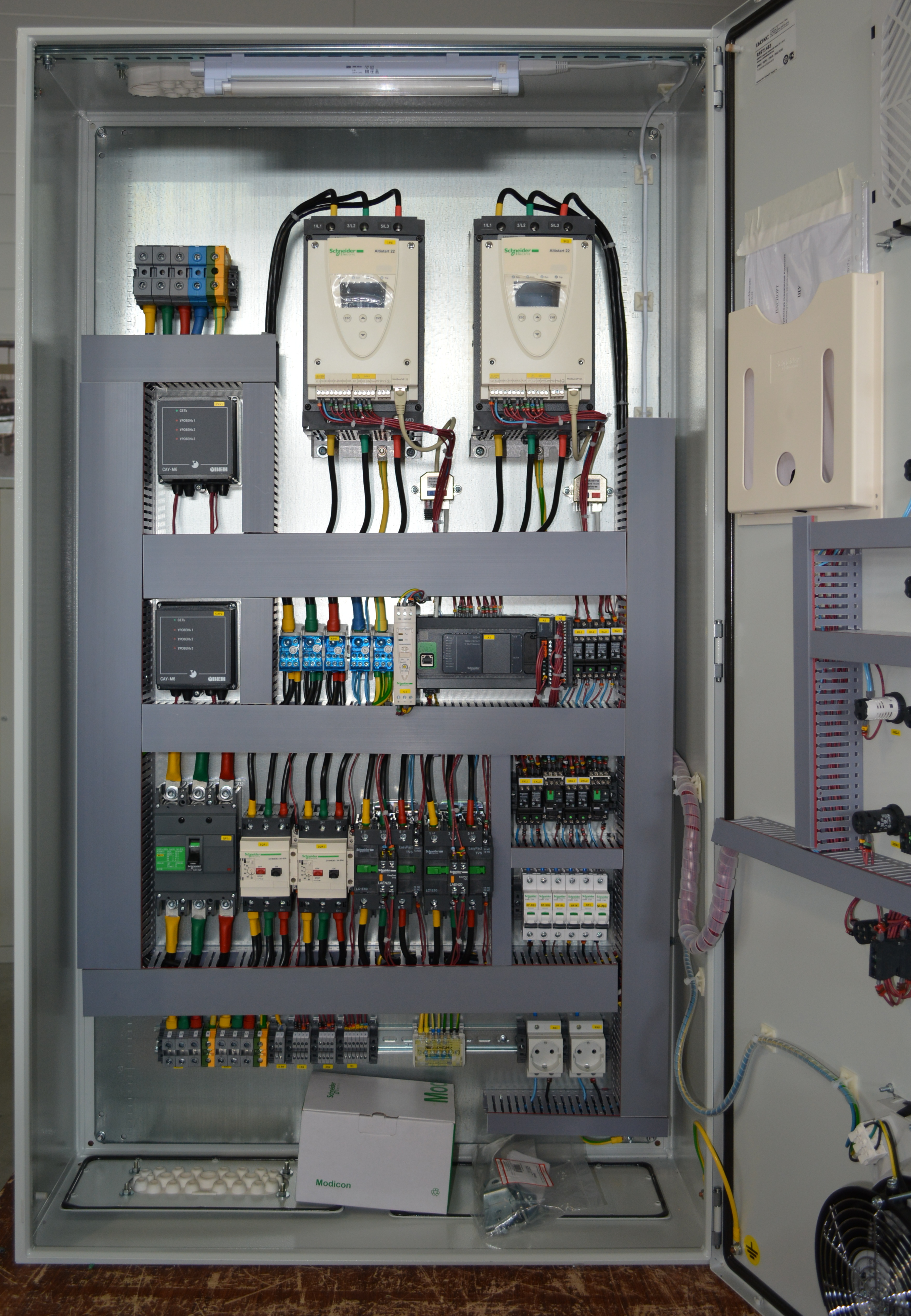

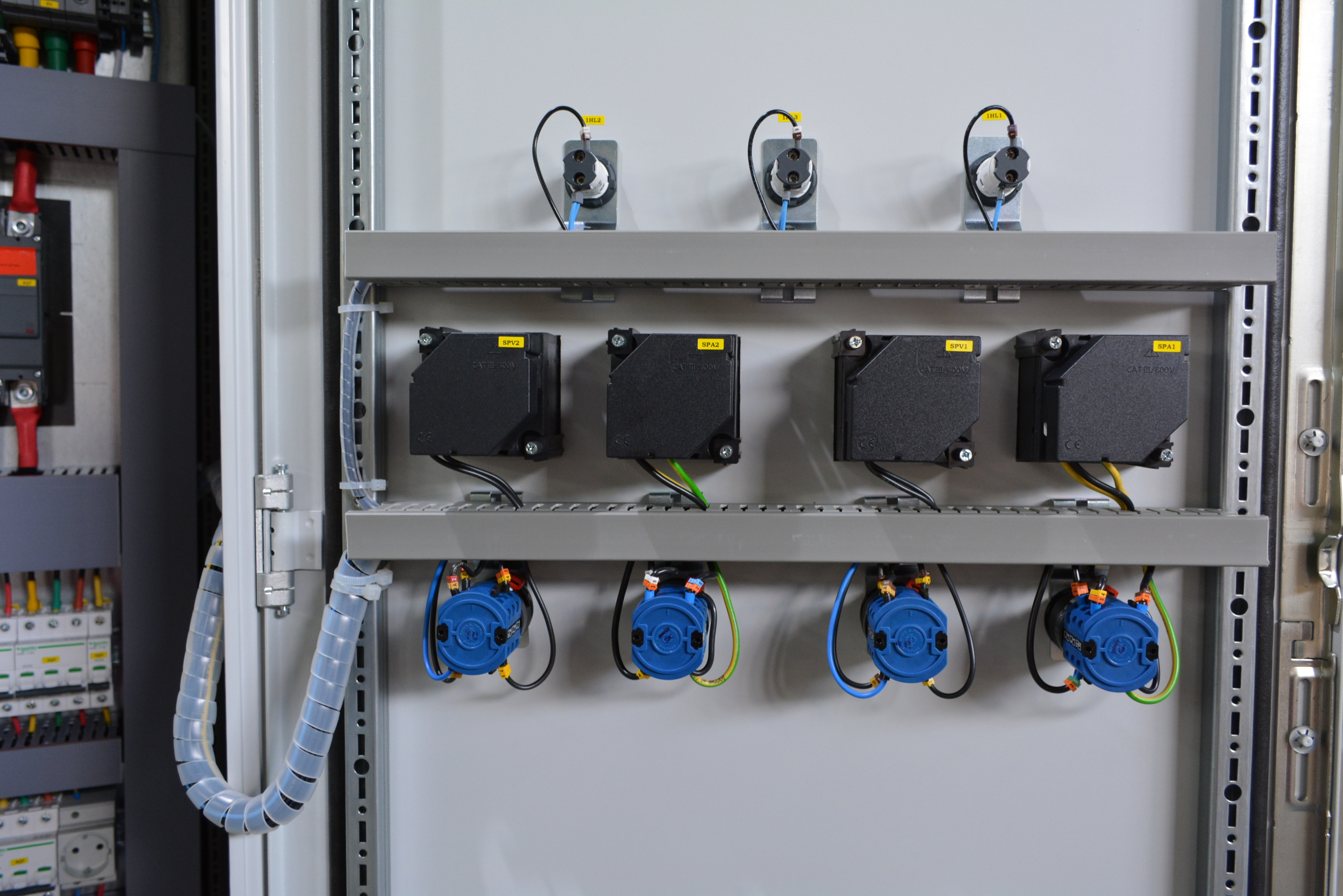

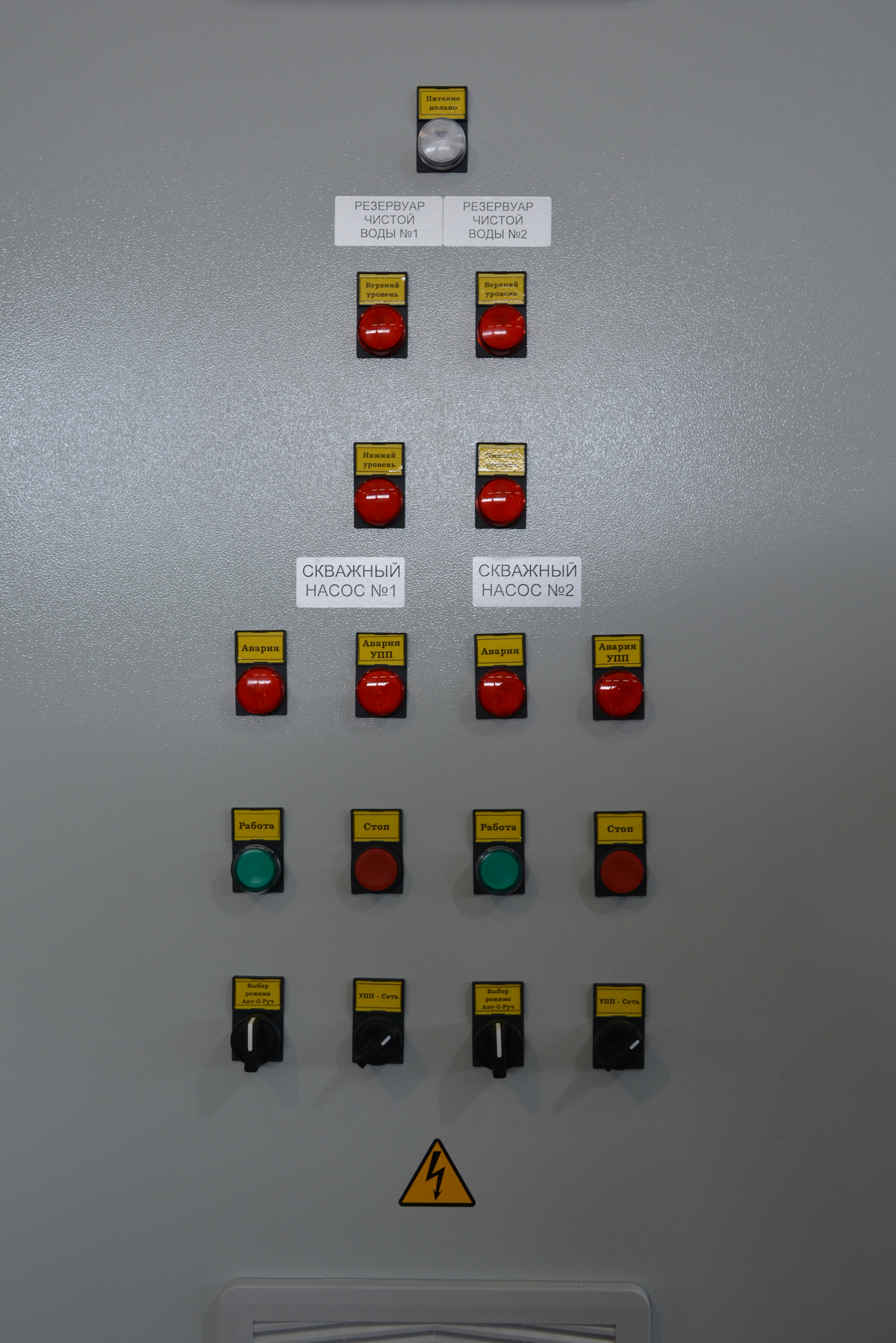

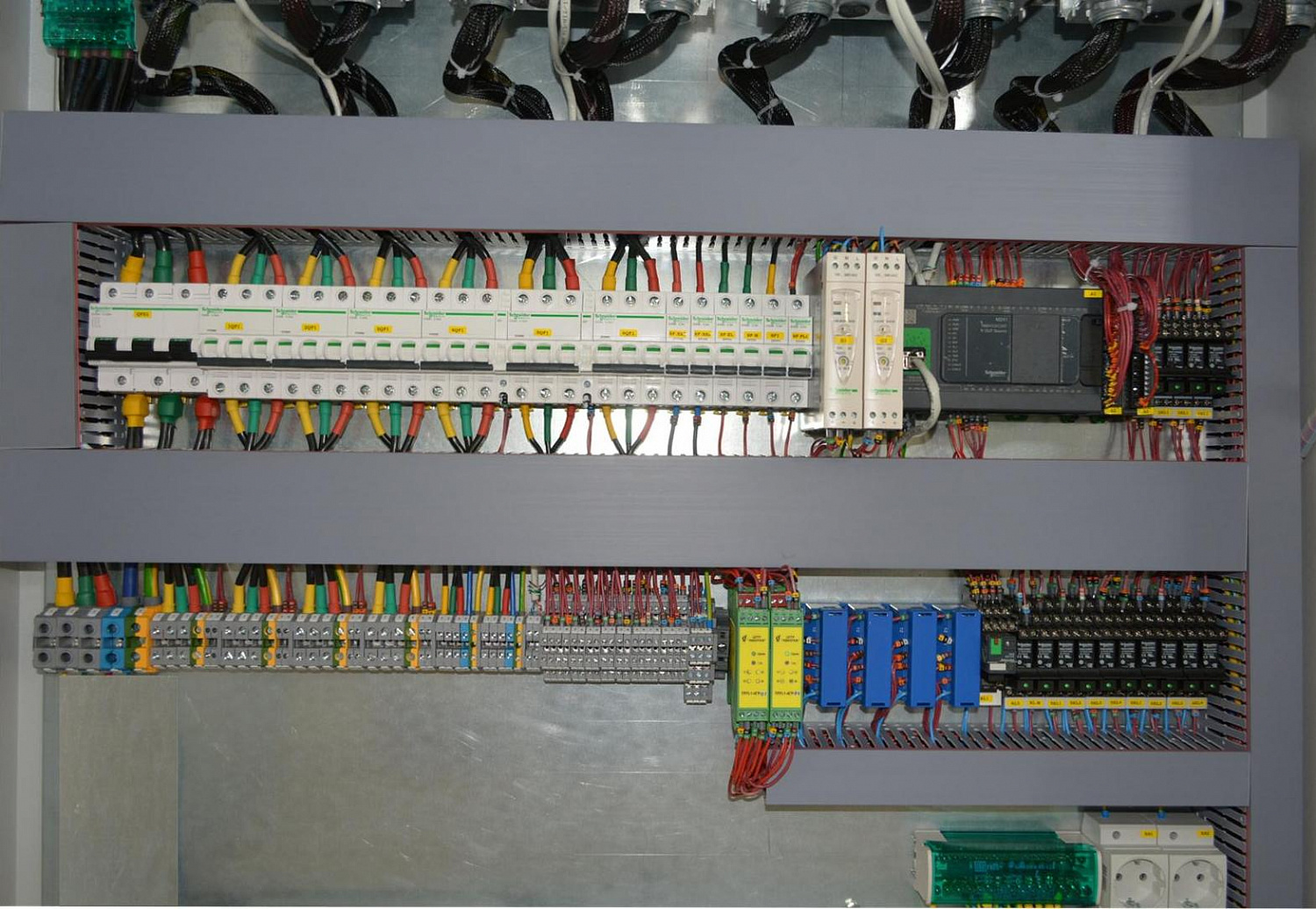

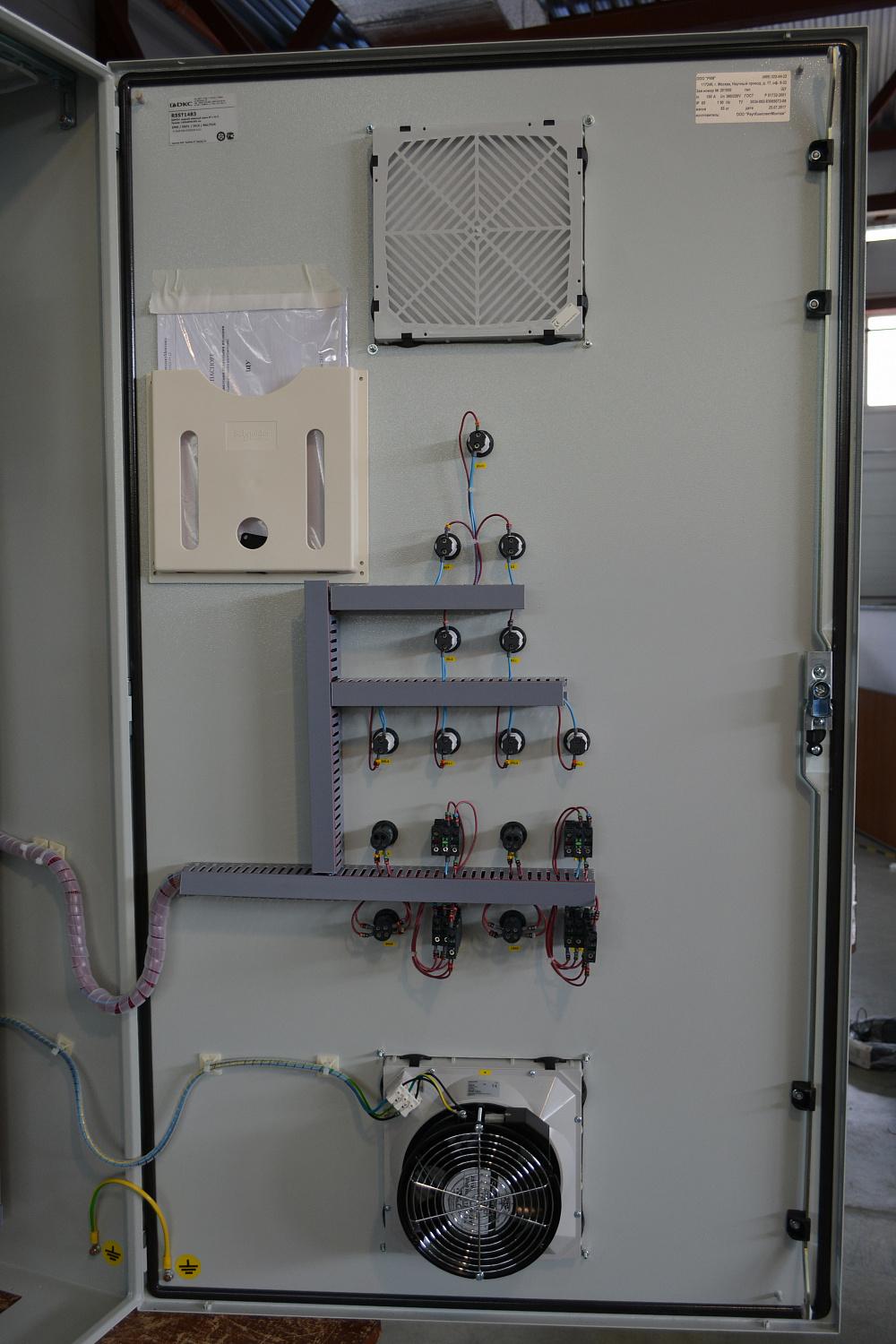

Щит управления скважными насосами предназначен для управления скважными насосами станции 1-го подъёма. Щит выполнен на базе шкафа DKC серии ST габаритами 1400x800x300мм и степенью защиты IP65. На монтажной панели данного шкафа установлены два устройства плавного пуска производства Schneider Electric серии ATS22, рассчитанные на мощность трёхфазного двигателя 37кВт. Так же в шкафу установлен контроллер от этого же производителя серии Modicon M241. Контроллер собирает информацию о состоянии агрегатов и на основании обработки этой информации выдаёт сигналы управления в автоматическом режиме.

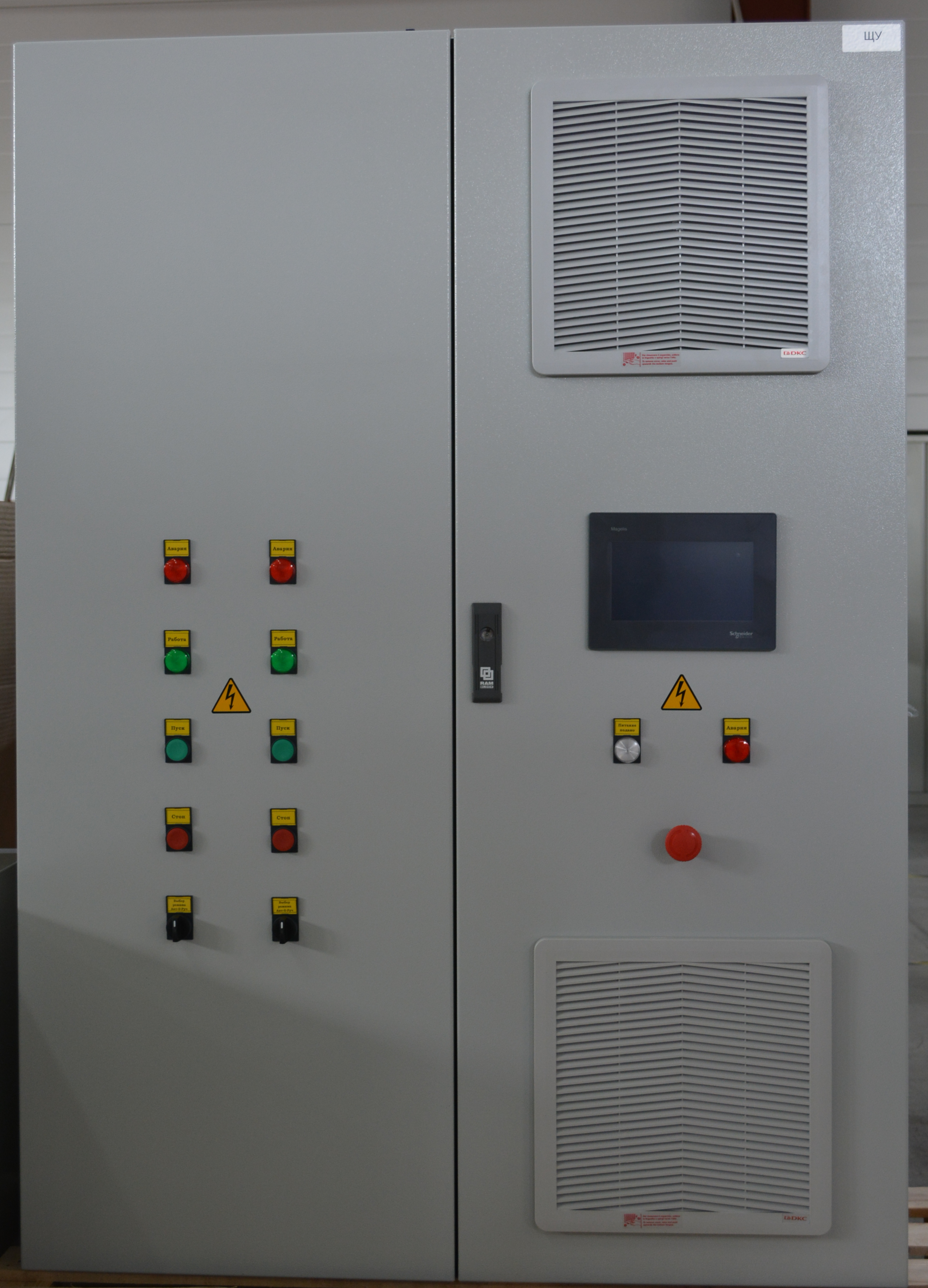

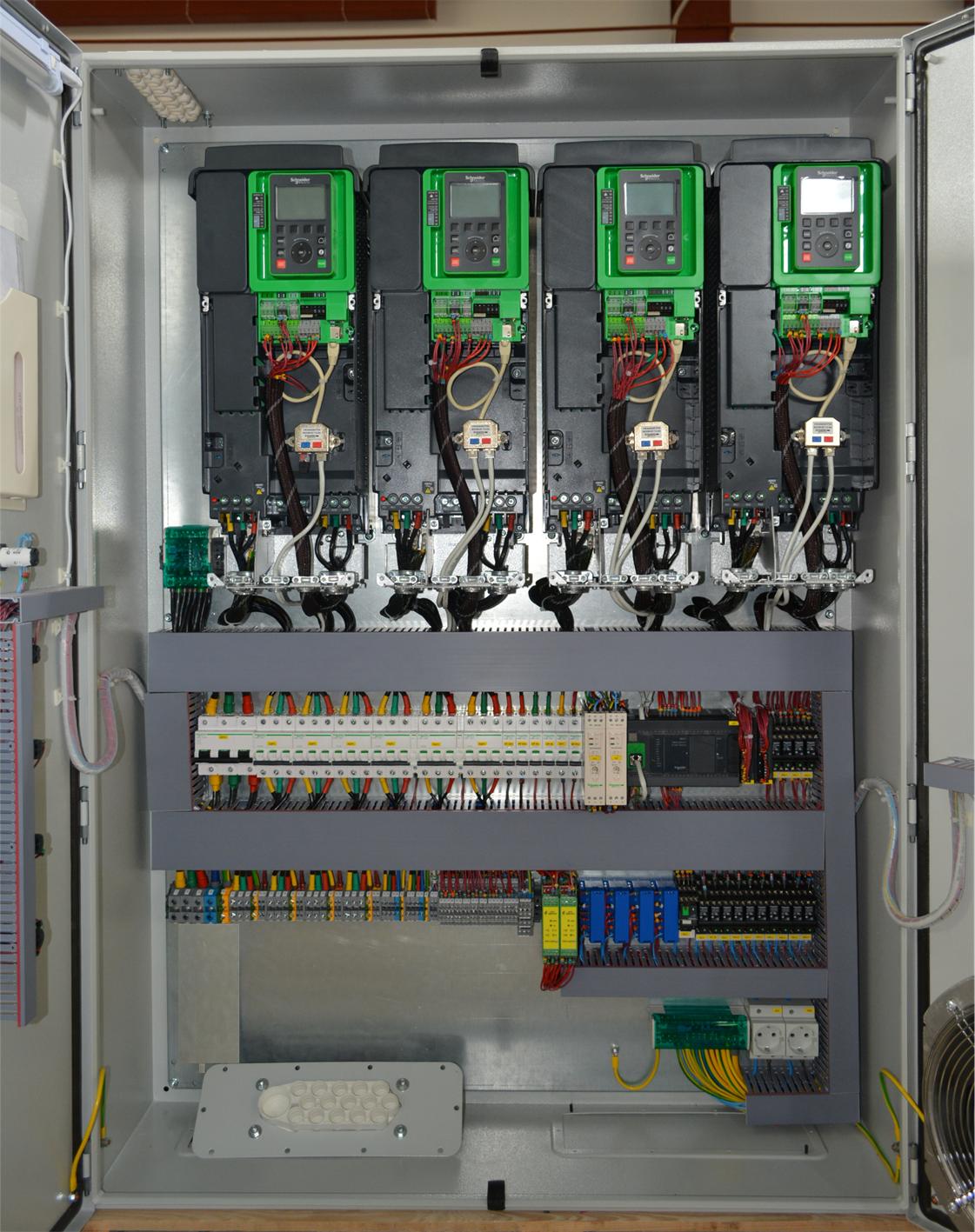

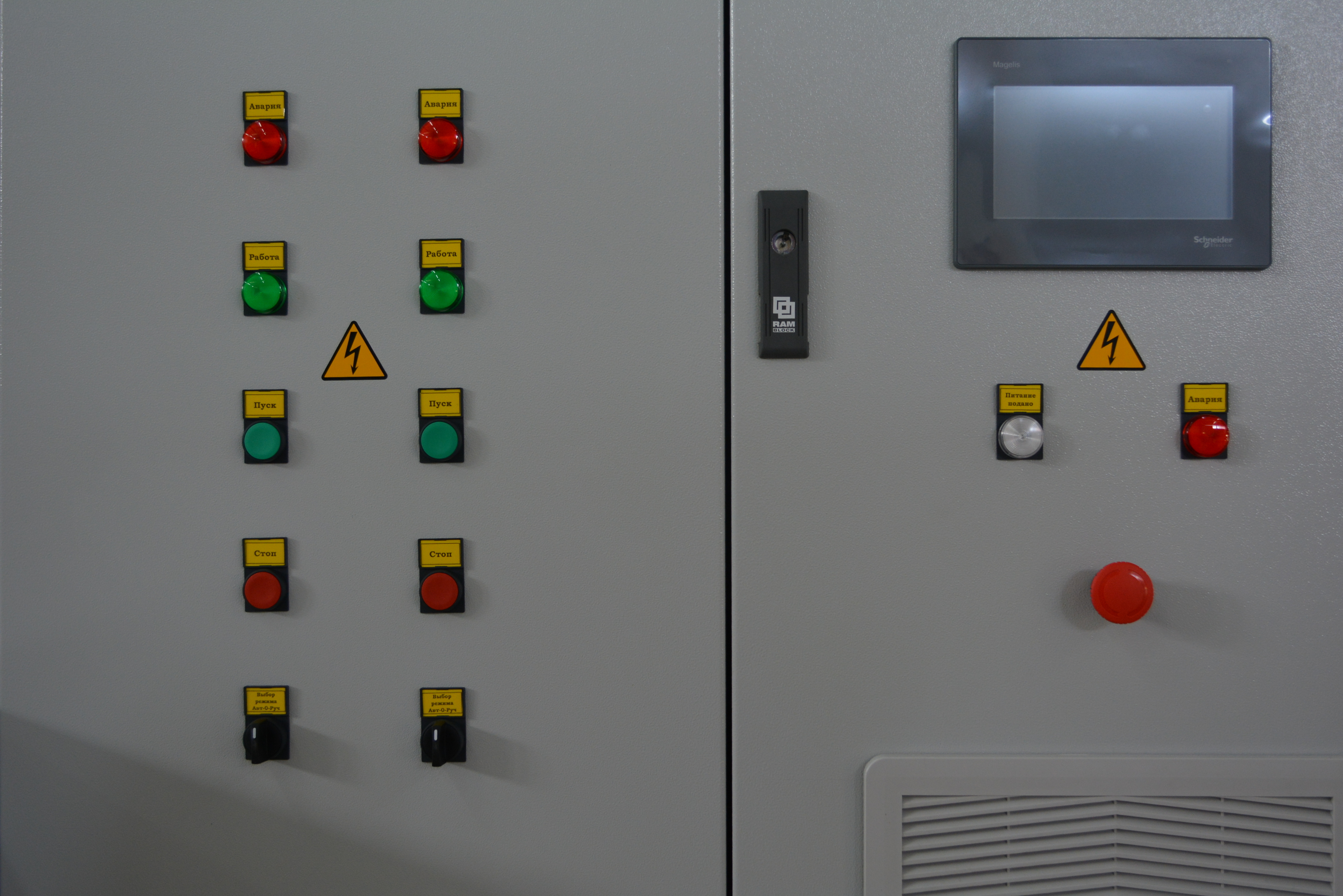

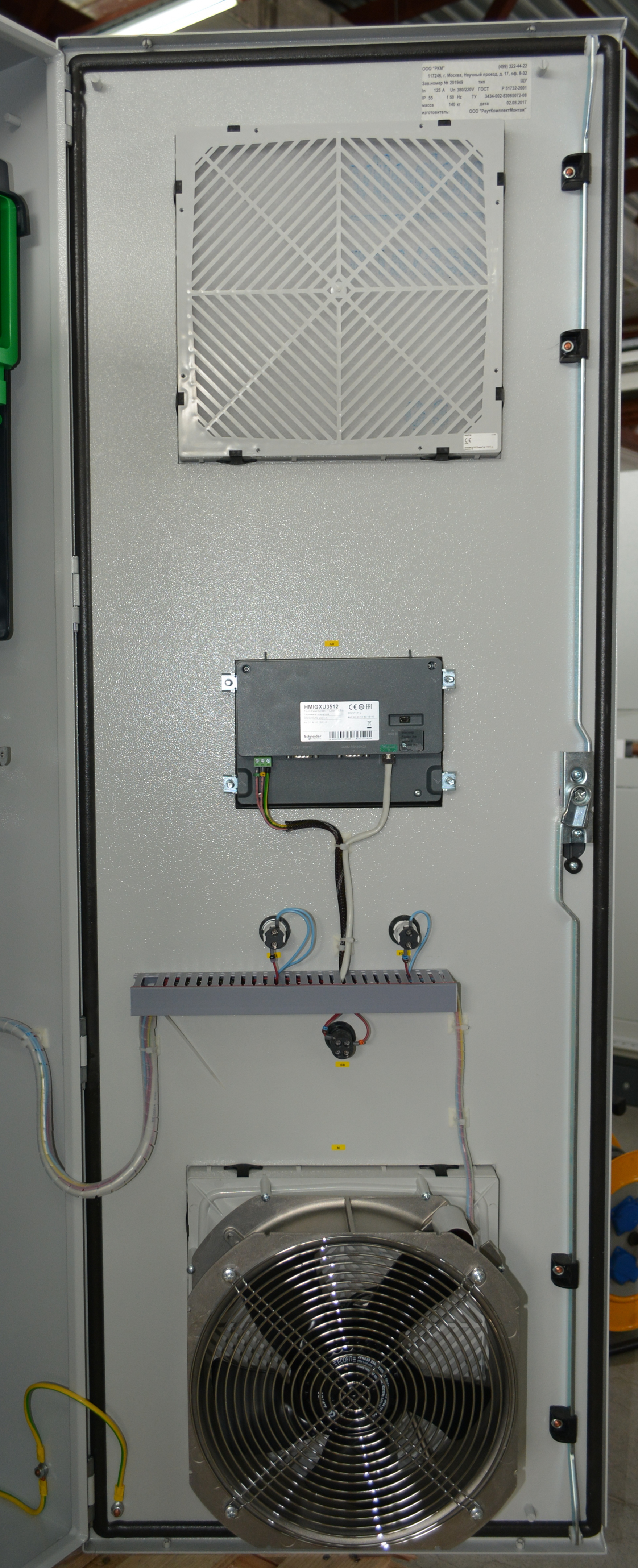

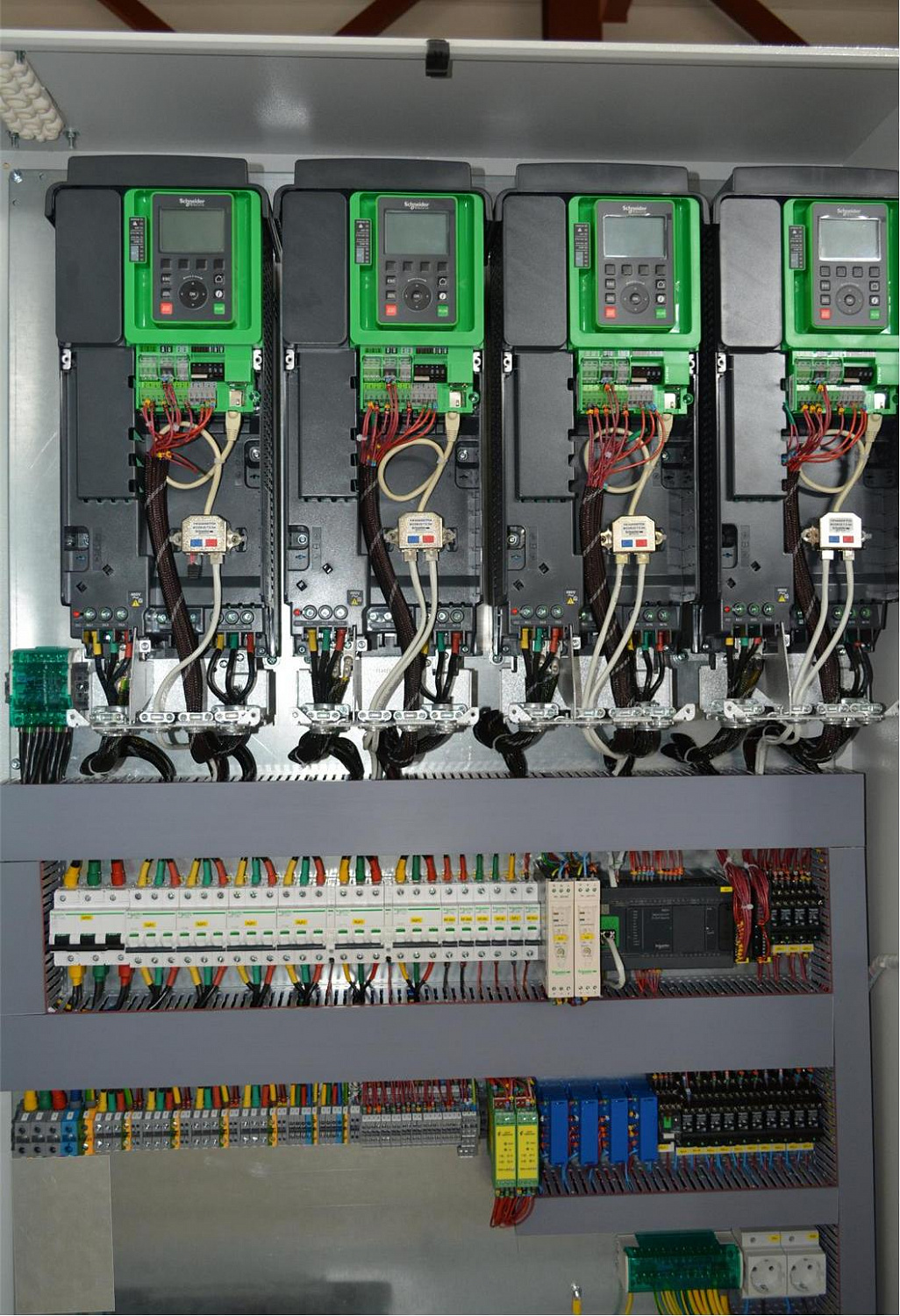

Щит управления насосами 2-го подъёма предназначен для управления повысительными насосами станции 2-го подъёма. Оболочка шкафа так же от производителя DKC, но серии CE, габаритами DKC CE 1400x1000x300мм и степенью защиты IP55. В шкафу установлены четыре частотных преобразователя Schneider Electric серии ATV630 мощностью 22кВт каждый. ПЧ обеспечивают плавный пуск, управление частотой вращения и останов электродвигателей насосных агрегатов. В щите управления насосами 2-го подъёма так же установлен контроллер Modicon 241. Контроллер собирает информацию о состоянии всех агрегатов, обрабатывает информацию и выдаёт сигналы управления в автоматическом режиме. На двери шкафа имеется HMI панель 7 дюймов, с которого происходит выбор режима управление и управление насосными агрегатами по заложенной в контроллер логике.
