Главный распределительный щит: назначение и комплектующие
Система электроснабжения включает в себя источники и системы передачи, преобразования, а также распределения электроэнергии. Оборудование различается конфигурацией, комплектацией, функционалом.

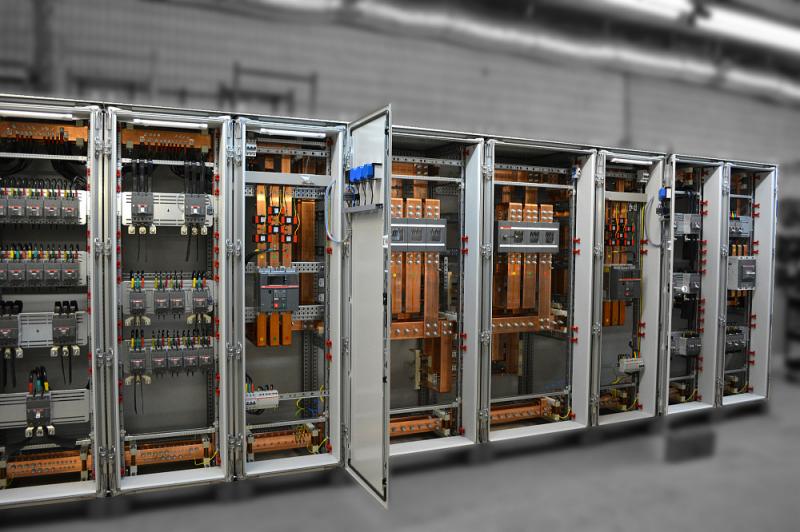

Одно из низковольтных устройств – главный распределительный щит (ГРЩ). Назначение данного оборудования – ввод, прием и распределение энергии. Он устанавливается после трансформаторных подстанций. Размещают ГРЩ в жилых домах, офисных, общественных, административных зданиях.
Дополнительные функции
В числе иных возможностей устройства:
-
управление работой других НКУ по заданным параметрам;
-
защита отходящих цепей от перегрузок, коротких замыканий, утечек;
-
выборочная защита отдельных модулей;
-
учет энергии;
-
обеспечение соответствия качества электроэнергии существующим нормам.
Особенности исполнения и характеристики ГРЩ
Все внутренние модули оборудования помещаются в шкаф или несколько панелей. Каждая из них выполняет свои функции:
-
на вводной находятся автоматические выключатели ввода, счетчики, приборы для контроля качества энергии, в некоторых вариантах исполнения – автоматический ввод резерва (АВР);
-
секционная служит для размещения автоматов, подающих ток с одного входа на несколько;
-
линейная и распределительная обеспечивают снабжение энергией исходящих линий. На них монтируются приборы ручного и автоматического управления, распределяющую аппаратуру.
В состав ГРЩ могут входить сборные шины, в современных моделях – объединенные с коммутирующей аппаратурой.
В зависимости от функционала секций, различают вводные, линейные, вводно-линейные, вводно-секционные ГРЩ, модификации, включающие АВР.
Важные характеристики устройств:
- номинальный ток вводных и исходящих линий. ГРЩ и ВРУ (вводно-распределительное устройство) – приборы с аналогичным набором функций. Различия заключаются в ограничении у последнего максимального тока ввода до 630 А, а также наличия рубильников и выключателей нагрузки;
-
сетевое напряжение;
-
степень защиты;
-
вид заземления;
-
материал и размеры корпуса.
В компании РКМ Электро можно заказать сборку и монтаж ГРЩ с наполнением, соответствующим условиям эксплуатации и параметрам электросети. В шкафах используются высококачественные комплектующие с длительным сроком эксплуатации, применяется надежная изоляция.
