Распределительный пункт (РП)

Устройство и особенности ПР

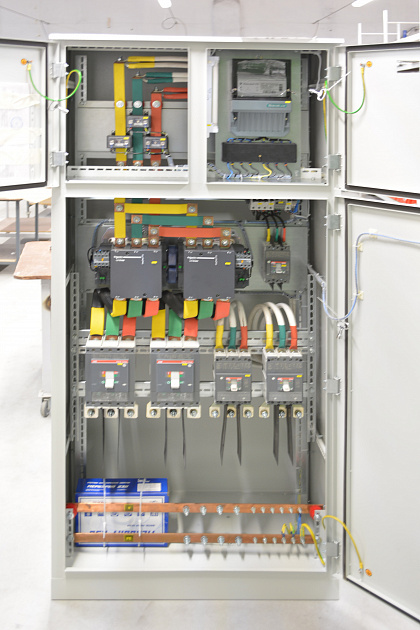

Конструкционно распределительный пункт представляет собой металлический шкаф напольного или навесного исполнения, разделенный на функциональные зоны, в которых размещаются сборные медные шины, коммутационно-защитная (выключатели, предохранители, разъединители) и измерительная аппаратура. При этом входящая линия энергоснабжения может быть подключена через вводной аппарат, либо же напрямую, посредством специальных вводных зажимов.

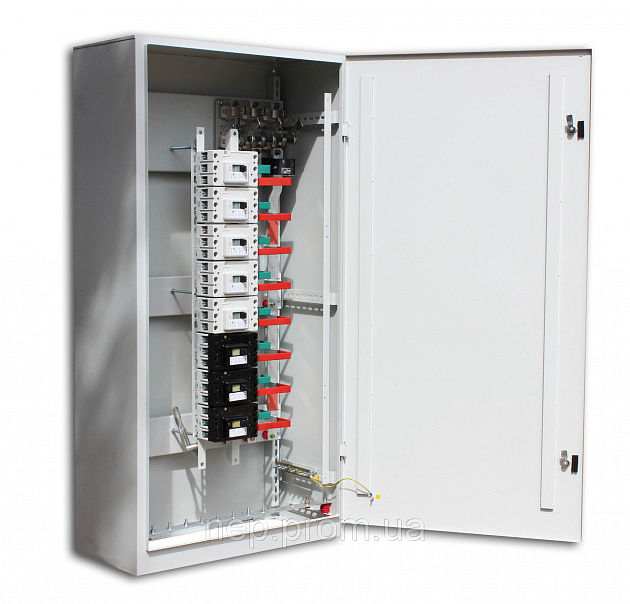

Конфигурация и габаритные размеры ПР зависят от особенностей проектируемой системы и количества устанавливаемого электрооборудования. В самом простом варианте ПР может быть собран в навесном исполнении. Такой подход отличается сравнительной дешевизной. Более сложные схемы могут предусматривать секционирование или наличие двухсекционной системы шин с секционным выключателем, что позволяет существенно повысить отказоустойчивость инфраструктуры энергоснабжения.

Область применения и условия эксплуатации ПР

Распределительные пункты предназначены для установки в технических помещениях промышленных, жилых и общественных зданий, отвечающих требованиям УХЛ-4 в соответствии с классификацией ГОСТ 15150-69 (оборудованных системами искусственного поддержания постоянства климатических условий). Они не подходят для монтажа во взрывоопасных зонах, на объектах с повышенной влажностью воздуха, в местах, где в атмосфере присутствует токопроводящая пыль или едкие пары, вызывающие окисление металла и разрушение изоляции.
