Классификация ГРЩ

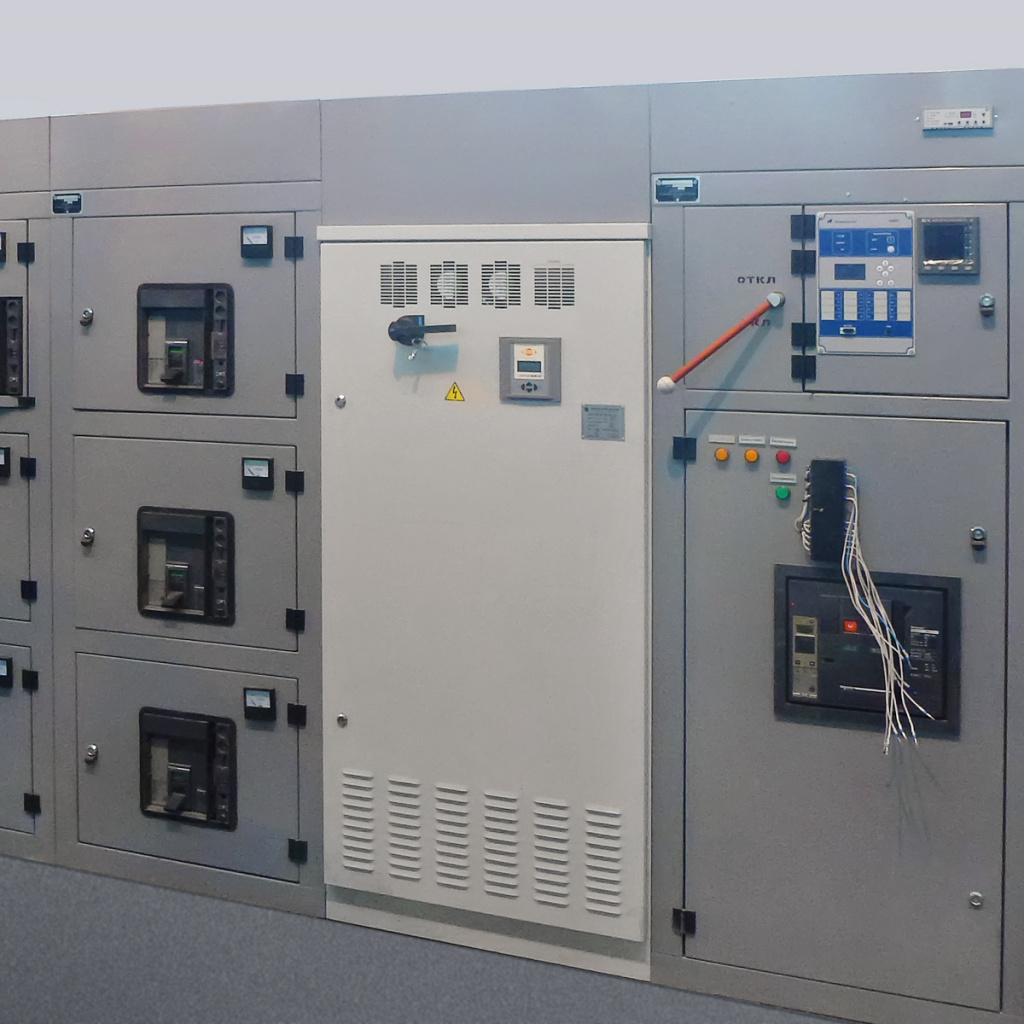

Главный распределительный щит (ГРЩ) служит для ввода силового кабеля, распределения питающих линий между потребителями энергии, выполняет защитные и управляющие функции. Данные устройства устанавливаются на крупных производственных объектах, трансформаторных подстанциях, в котельных.
Оборудование классифицируется по нескольким критериям.
Типы ГРЩ
- По варианту применения известны такие разновидности:
-
для распределения электроэнергии на объектах с большим количеством потребителей;
-
для обеспечения электричеством одного дома или квартиры.
-
По виду монтажа различают напольные, встраиваемые, навесные аппараты.
-
По материалу изготовления корпуса бывают пластиковые, металлические, комбинированные шкафы.

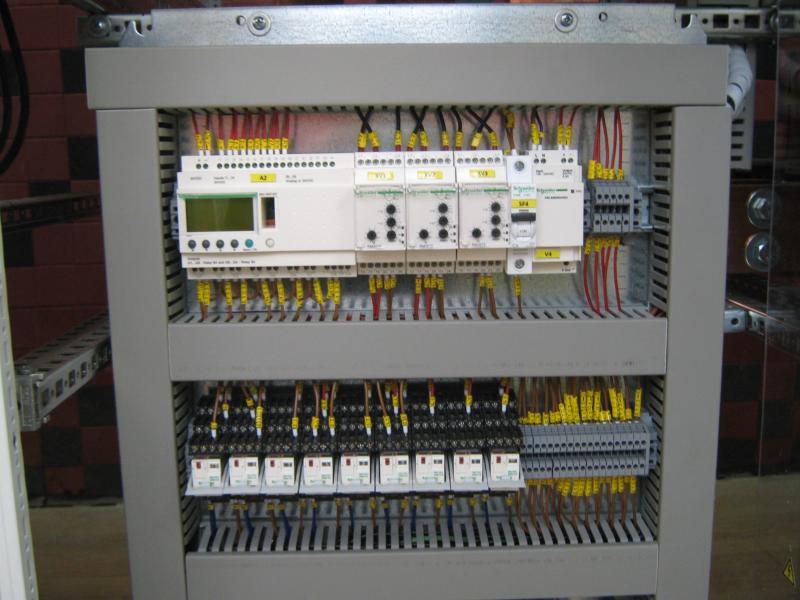

Электрощиты с различными схемами построения
Тип конструкции, набор внутреннего оборудования также является критерием классификации ГРЩ. Могут быть реализованы следующие варианты:
-
два ввода от разных источников питания с локацией на единой шине. С нее выполняется питание распределительного оборудования, секционная панель отсутствует;
-
классический вариант – два трансформатора и две распределительные шины с секционной панелью;
-
аналогичная схема, дополненная вводом от резервного источника питания, с АВР;
-
кольцевой формат, предусматривающий три источника питания и три распределительные секции. Оборудование коммутировано с возможностью вывода одного из трансформаторов или секций для проведения профилактики или ремонта с сохранением работоспособности остальных устройств.
В зависимости от реализованной схемы определяются характеристики ВРУ и ГРЩ. В числе важных параметров:
-
номинальная величина вводного тока;
-
мощность силовых трансформаторов;
-
номинальный ток секций распределения;
-
ток короткого замыкания;
-
ток и сечение магистральных шин.
В щитах предусмотрена защита от однофазных и многофазных коротких замыканий, перегрузок и токов утечки. Модульное исполнение позволяет легко транспортировать шкафы и их содержимое к месту монтажа.
В ассортименте компании РКМ Электро есть все описанные типы главных распределительных шкафов с типичными схемами. Предоставляется возможность сделать индивидуальный заказ с заданными параметрами. Высококлассное электротехническое оборудование предлагается по конкурентоспособной цене. Приобретение сертифицированных изделий гарантирует длительную и безопасную эксплуатацию.
