Маркировка и размеры ЩО по видам

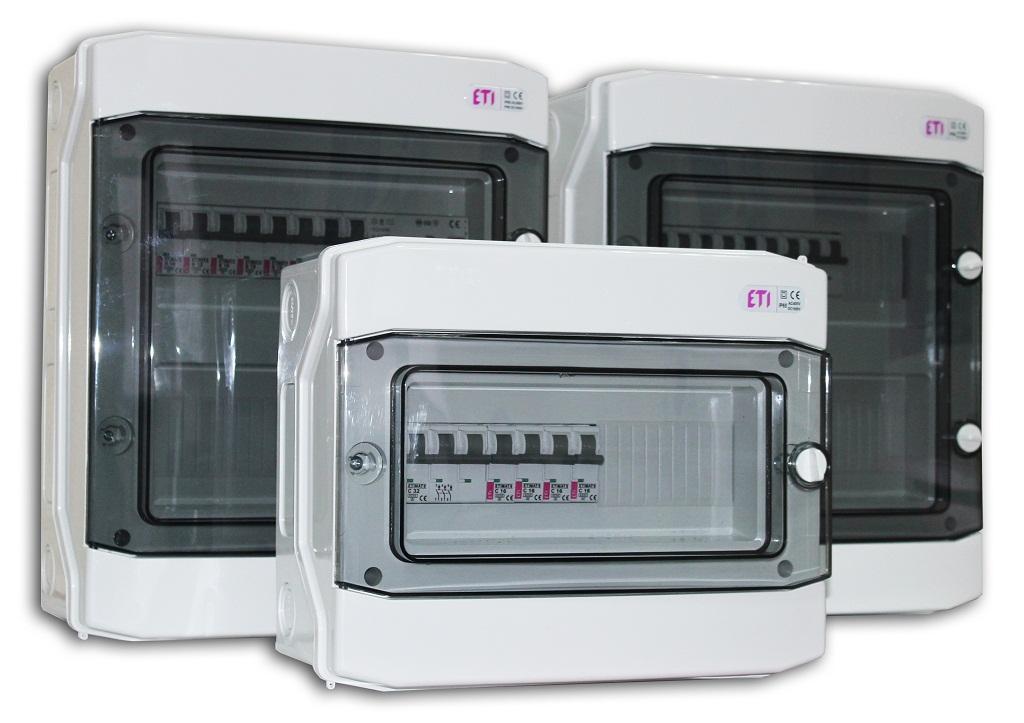

Подкатегорией распределительных шкафов являются щиты освещения. Данный тип оборудования защищает линии от коротких замыканий и перегрузок, определяет режим эксплуатации осветительных приборов с возможностью задания параметров управления.

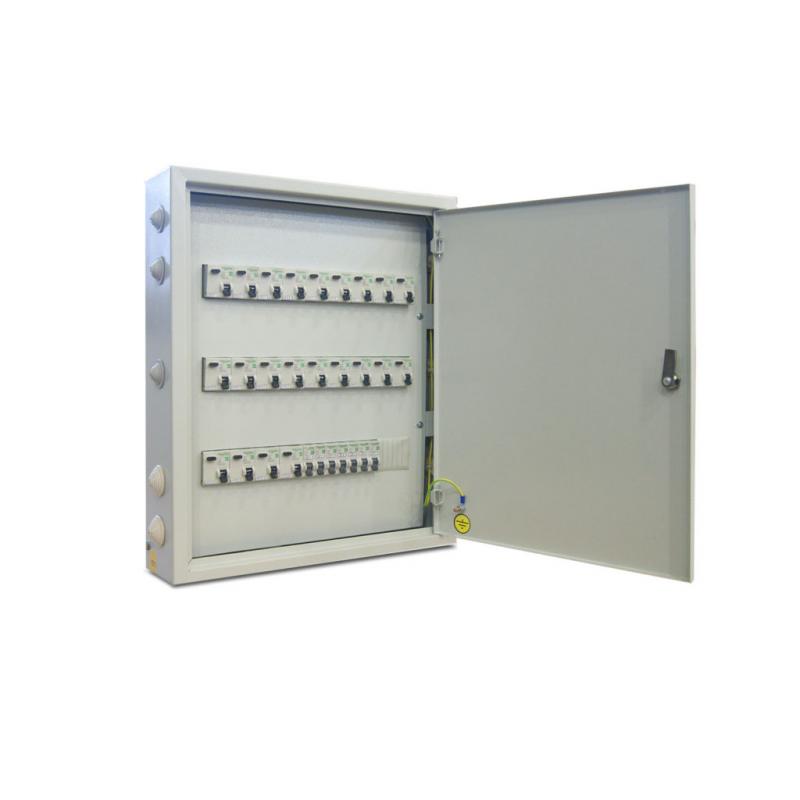

Электрический щит для освещения зданий различного назначения (жилых, производственных, административных) нужен для ввода и распределения, контроля включения-выключения оборудования, выполнения защитных функций.
С помощью данной группы низковольтных устройств осветительными приборами можно управлять на местах, вручную, либо автоматически, дистанционно. Существую различные виды щитов управления освещением. Каждый из них имеет свое обозначение в ГОСТах.
Маркировка ЩО
В документах государственных стандартов щиты определенных групп в названии содержат буквы, по которым определяется функционал:
-
ЩУО – универсальные шкафы, обеспечивающие контроль освещения снаружи и внутри зданий;
-
ЩАО, щиты аварийного освещения. Они устанавливаются на объектах с повышенной пожарной опасностью, а также в школах, детских садах;
-
ЩНО – щитки наружного освещения. В их комплектацию входит светочувствительный датчик, реагирующий на изменение уровня освещенности.
Типовые размеры шкафов – 240х260х95 мм или 240х460х95 мм. Если лицевая панель сделана из металла, на это указывает буква «М».
Структура условных обозначений устройств
Рассмотрим расшифровку входящих в щиток освещения устройств на примере компоновки, включающей автоматические выключатели и УЗО. Используется следующий формат: ЩО– Х–
ХХХ–ХХ–Х–Х–Х–Х–ХХ, где в порядке последовательности:
-
Х– функциональное назначение низковольтного устройства, например, освещение, розетки с УЗО и счетчик;
-
ХХХ – напряжение;
-
ХХ– номинальный ток;
-
Х– однополюсный автомат;
-
Х– трансформатор;
-
Х–счетчик;
-
ХХ– вариант климатического исполнения.
Размеры щитов освещения зависят от выбранной заказчиками конфигурации. Наиболее часто встречающиеся габариты приведены в таблице:
|
Качественные щитки освещения с комплектующими проверенных производителей предлагает компания РКМ Электро. В каталоге продукции – типовые шкафы управления освещением в классическом исполнении. Есть возможность заказать комплектацию под индивидуальные потребности.
