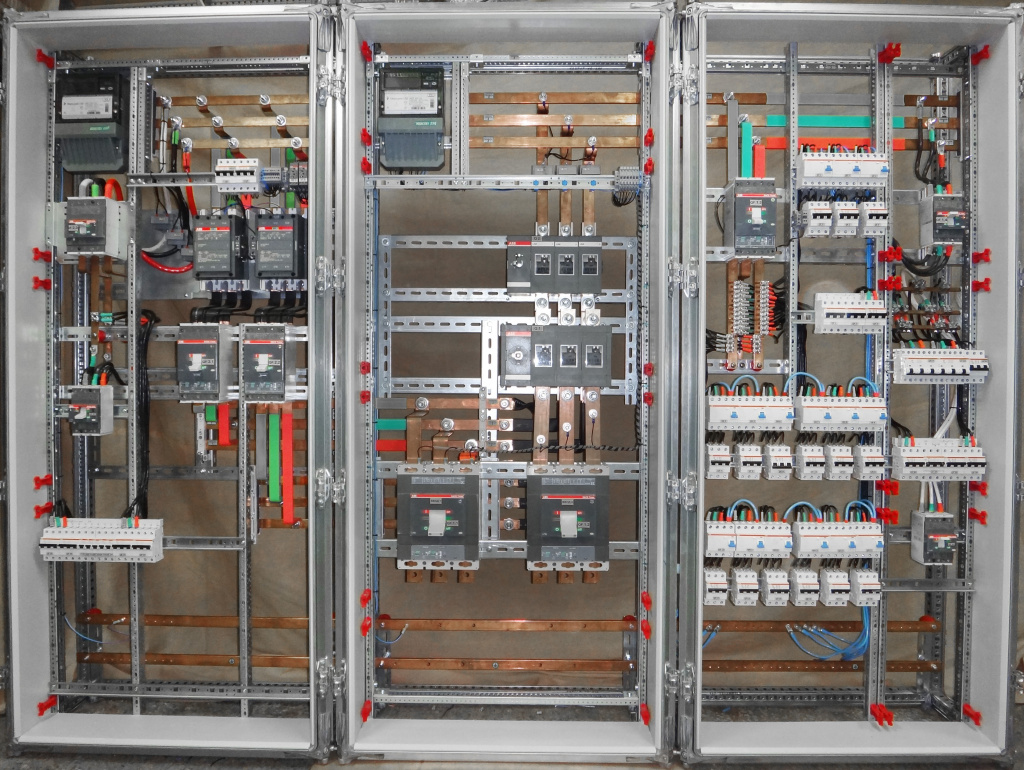

Маркировка и структура обозначений ВРУ

Данную систему используют все отечественные производители низковольтного оборудования, специалисты по сборке и монтажу электротехники.

Как маркируют ВРУ?

На корпусе готового шкафа закрепляется паспортная металлическая табличка. На ней отражается следующая информация:

• производитель устройства;

• товарный знак компании;

• название, порядковый номер устройства.

Буквы не выгорают, не истираются, поскольку таблички изготавливаются методом металлографии. По окончании монтажа на щит приклеиваются ярлыки со знаками безопасности, указанием на наличие заземления; приборы ввода нумеруются.

В щит вкладывается схема изделия.

Структура условных обозначений ВРУ

По условным знакам специалисты определяют тип НКУ для распределения электроэнергии, комплектацию, наличие дополнительного оборудования, характеристики. Структура обозначений в общем виде такова:

ВРУ – Х – ХХ – ХХ –УХЛ

Х – ХХ – ХХ –УХЛ условно обозначим 1 2 3 4 5, где

1 – класс устройства;

2 – может принимать значение 0, что означает, что аппараты на вводе отсутствуют, или А, что свидетельствует о наличии на вводе автоматического выключателя;

3 – часть маркировки для обозначения вида панелей, возможные варианты 11–18 – вводные, 21–29 – вводно-распределительные; 41–50 – распределительные;

4 – обозначение для аппаратов на вводе. Возможные значения: 0 –отсутствуют, 1 – переключатель на 250 А; 2 – переключатель на 400 А; 5, 6 –блоки на 250 А; 7 – выключатель, предохранители и аппаратура АВР на 100 А; 8 – выключатель, предохранители и аппаратура АВР на 250 А;

5 – идентифицирует дополнительные устройства, блоки управления освещением, где D – автоматические выключатели, а C – аппаратура автоматического управления освещением:

0 – нет;
1 – с группами 30×16 А, с D и C;

2 – 30×16 А, с D, без C;
3 – 14×16 А; с D и C;
4 – 14×16 А; с D, без C;

5 – 8×16 А, с предохранителями и C;
6 – 8×16 А; с предохранителями, без C.

6 – категория размещения и вариант климатического исполнения.
