Определение комплектующих и выбор типа ГРЩ

Основой проекта ГРЩ является техническое задание или опросный лист. На основании этих документов определяется набор оборудования, реализуются основные функции.

Связь типа электрощита с функциональностью

Не так давно вместо электрощитов использовались распределительные коробки. Теперь они массово заменяются удобными и безопасными главными распределительными щитами (ГРЩ). Они устанавливаются, чтобы обеспечить равномерное электроснабжение по всем линиям, исключить короткое замыкание, осуществить ввод электричества от подстанции, снизить риск сгорания электроприборов.

При проектировании ГРЩ учитываются приоритетность задач, особенности помещения, требуемый функционал. Назовем основные моменты выбора:

• щитки наружного типа просты в установке, но они выступают за плоскость стены, поэтому монтируются в нишах. Специалисты рекомендуют покупать такие ГРЩ в металлическом корпусе для бань, саун;

• встраиваемые модели более эстетичны. Их выбирают, когда число отходящих линий меньше, чем количество модулей прибора;

• в напольном исполнении. В быту они практически не применяются, эксплуатируются в производственных цехах;

• для установки внутри помещений подходят шкафы со степенью защиты IP21, IP31, IP32;

• если предстоит наружный монтаж, необходима степень защиты не менее IP54. Щиток для улицы проектируется с уплотненными дверями и герметичными вводами кабелей.

Количество панелей щитка

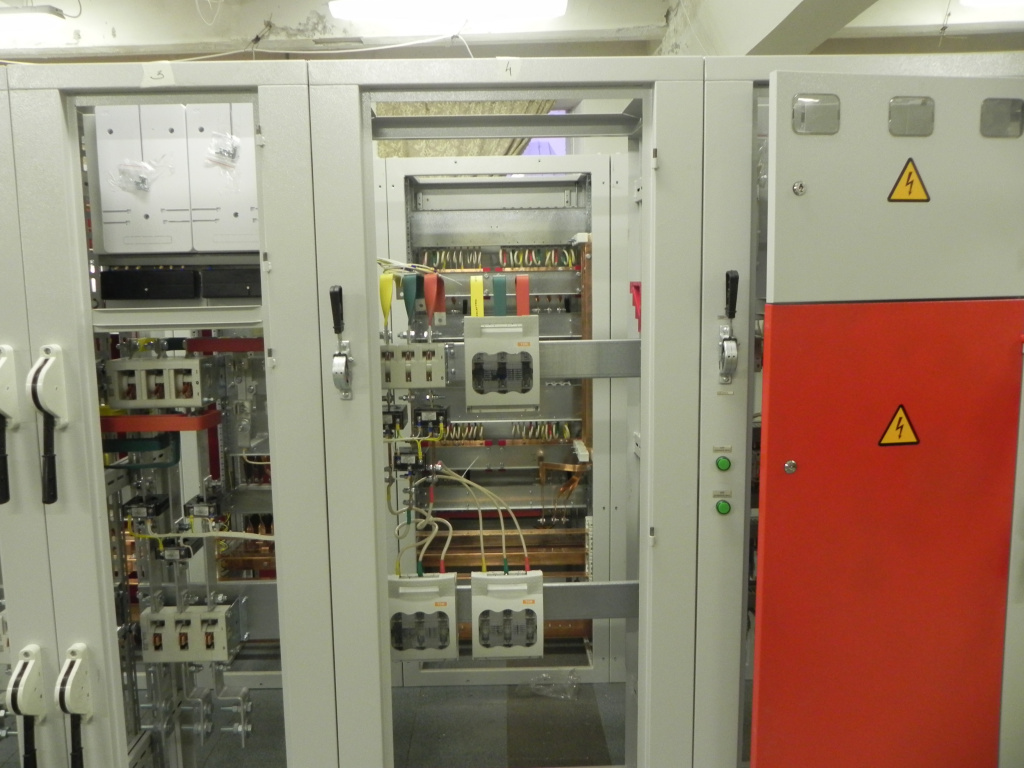

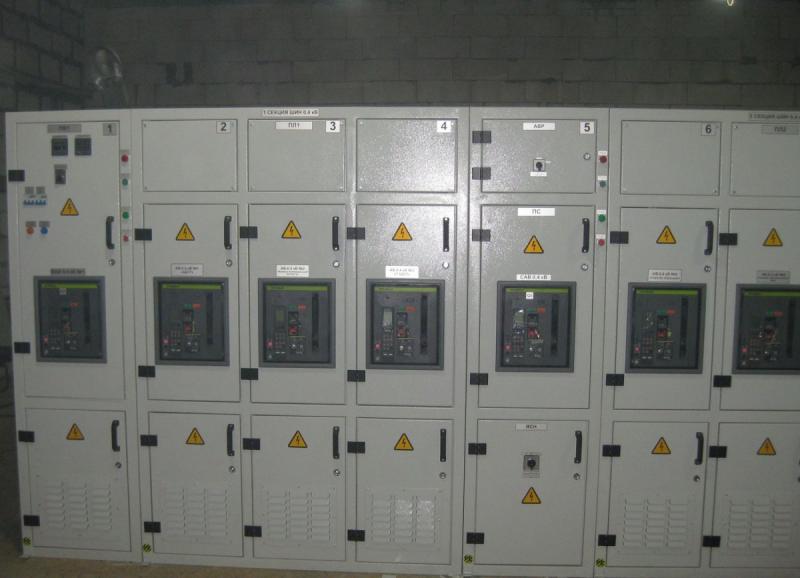

Щитки в модульном исполнении состоят из панелей. Их количество определяется числом распределительных линий. Например, для здания первой категории электроснабжения с двумя питающими линиями нужны две вводных, две линейных, в каждую из которых можно запроектировать до 6 аппаратов, и одна секционная панель с АВР.

Количество модулей ГРЩ определяется схемой электропроводки. Учитываются:

• розетки;

• осветительные приборы;

• потребители с большой мощностью, например, кондиционеры, электронагревательные котлы.

Для приборов освещения используются 10-амперные автоматические выключатели, для розеточной группы – на 16 А. Вместо автоматов и УЗО можно использовать дифференциальный автомат.

Расчет и выбор шин

В случае шинного ввода проектируется тип и производится расчет этих элементов распределительного устройства. Сечение определяется, исходя из тока нагрузки и устойчивости к токам короткого замыкания. Выбирается способ крепления и материал исполнения (медь, алюминий, сталь).
