Особенности конструкции и варианты комплектации ЩО
Осветительные щитки – это низковольтные устройства, предназначенные для ввода и распределения энергии между приборами освещения во всех типах зданий. Их дополнительная функция – отключение напряжения при возникновении короткого замыкания.
Особенности конструкции

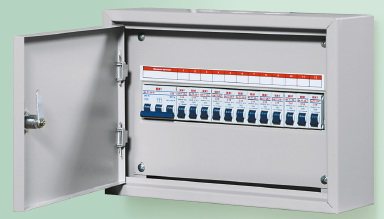

Конструктивно ЩО представляет собой шкаф с корпусом из металла или негорючего пластика. В нем размещаются элементы автоматики, слежения, контроля. Для их монтажа применяются DIN-рейки. Щиты освещения в металлическом корпусе можно устанавливать на открытом воздухе, они имеют высокую степень защиты от неблагоприятных внешних факторов.
Пластиковые корпуса бывают навесные и встраиваемые. Достоинство конструкций первого типа – простой монтаж. Последние в силу своей компактности и эстетичности хорошо вписываются в интерьер.
Элементы управления коммутационными устройствами располагаются на специальной панели. В их числе:
-
элементы автоматики;
-
автоматические выключатели;
-
автоматы отключения ввода.
Комплектовка освещения, габариты шкафа зависят от числа управляемых линий, мощности. Дверца на некоторых моделях оснащена замком, защищающим от несанкционированного доступа к оборудованию. Входящий в комплект поставки программируемый контроллер позволяет задать требуемые настройки при помощи специального ПО. Также может быть предусмотрено устройство контроля над утечкой тока при повреждении изоляции с функцией отключения определенного участка цепи при сохранении работоспособности остальной системы.
Поскольку доступ к щиткам освещения имеет не только обслуживающий электротехнический персонал, в них устанавливаются элементы, ограничивающие доступ к токоведущим линиям.
Как происходит комплектация ЩО?
Строгих стандартов в отношении наполнения щитка нет, но сборка требует соблюдения определенных правил:
-
в верхнем ряду, вместе с другими выключателями располагается вводный автомат;
-
слева направо и сверху вниз монтируются групповые УЗО;
-
после монтажа этих устройств устанавливаются механизмы защиты осветительных линий.
