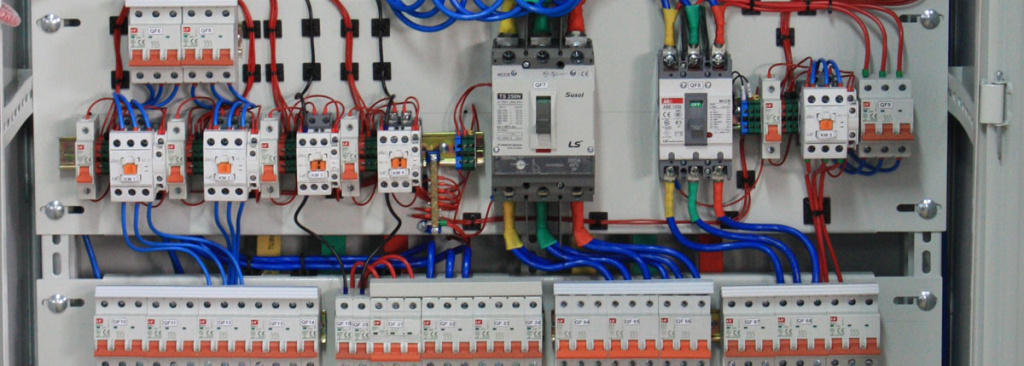

Устройство автоматического ввода резерва

Его задача максимально проста – при отсутствии основного питания автоматически подключить цепь к резервному. Рассмотрим подробнее назначение и технологию работы.

Применение АВР

Те, кто знаком с организацией бесперебойного питания, заметят множество схожести с АВР.  Основная задача заключается в автоматизации и скорости. Система должна максимально быстро восстановить энергоснабжение, при этом, человек не должен никак взаимодействовать с этим процессом.

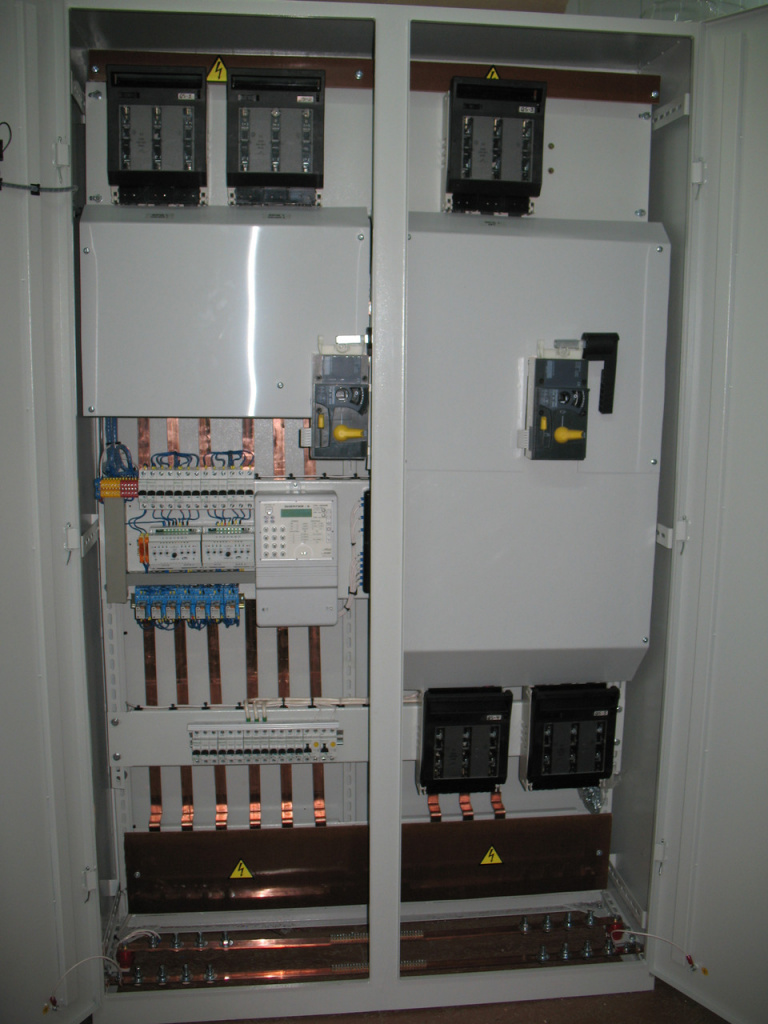

Если система организовывается на крупных предприятиях или подстанциях, необходимо устанавливать два ввода автоматического резервного питания, которые разделяют секционным выключателем.  Таким образом получается двухэтапная защита от перебоев сети. Если основная электросеть выключается, включается первое резервное питание, если с ним что-то произойдёт, и он выйдет из строя, включается второе.

В качестве примера можно рассмотреть ситуацию с охраняемым участком, где необходимо наличие постоянного освещения. При отсутствии основного источника питания, система сразу же подключиться и подаст необходимое напряжение на осветительные установки и приборы. Всё, что в это время можно заметить – это непродолжительное мигание лампочек от 0,3 до 0,8 секунд, в зависимости от автоматики, которую вы используете.

Как это работает?

Устройство автоматики основано на контроле напряжения в сети. Организовывать это можно «по старинке», с помощью реле напряжения или с помощью более современных вариантов в виде логических блоков защиты цифрового типа. Схема однолинейная и контроль включения осуществляется только с помощью одного контактора.

Автоматы на ввод и вывод должны быть включены. Когда через контактор будет проходить достаточно напряжения, катушка замыкание будет держаться на магните. Как только напряжение упадет, магнит ослабнет, катушка замкнет цепь и подаст резервное питание в сеть. В случае с цифровым вариантом необходимо выставить порог напряжение в сети, после которого автоматика будет замыкать ключ.
