ГРЩ – АВР 2000А с секционным выключателем. Объект: АвтоГазоНаполнительная компрессорная станция (АГНКС-11)

ГРЩ – АВР 2000А с секционным выключателем. Объект: АвтоГазоНаполнительная компрессорная станция (АГНКС-11)

Дата реализации: ноябрь 2017

Автомобильная газонаполнительная компрессорная станция (АГНКС-11), расположенная по адресу: г. Москва, ул. Левобережная, вл. 8.
  • Поставка щита ГРЩ на 2000А
  • Проект включает в себя щит ГРЩ и 2 отдельных щита учета на каждый ввод ГРЩ.

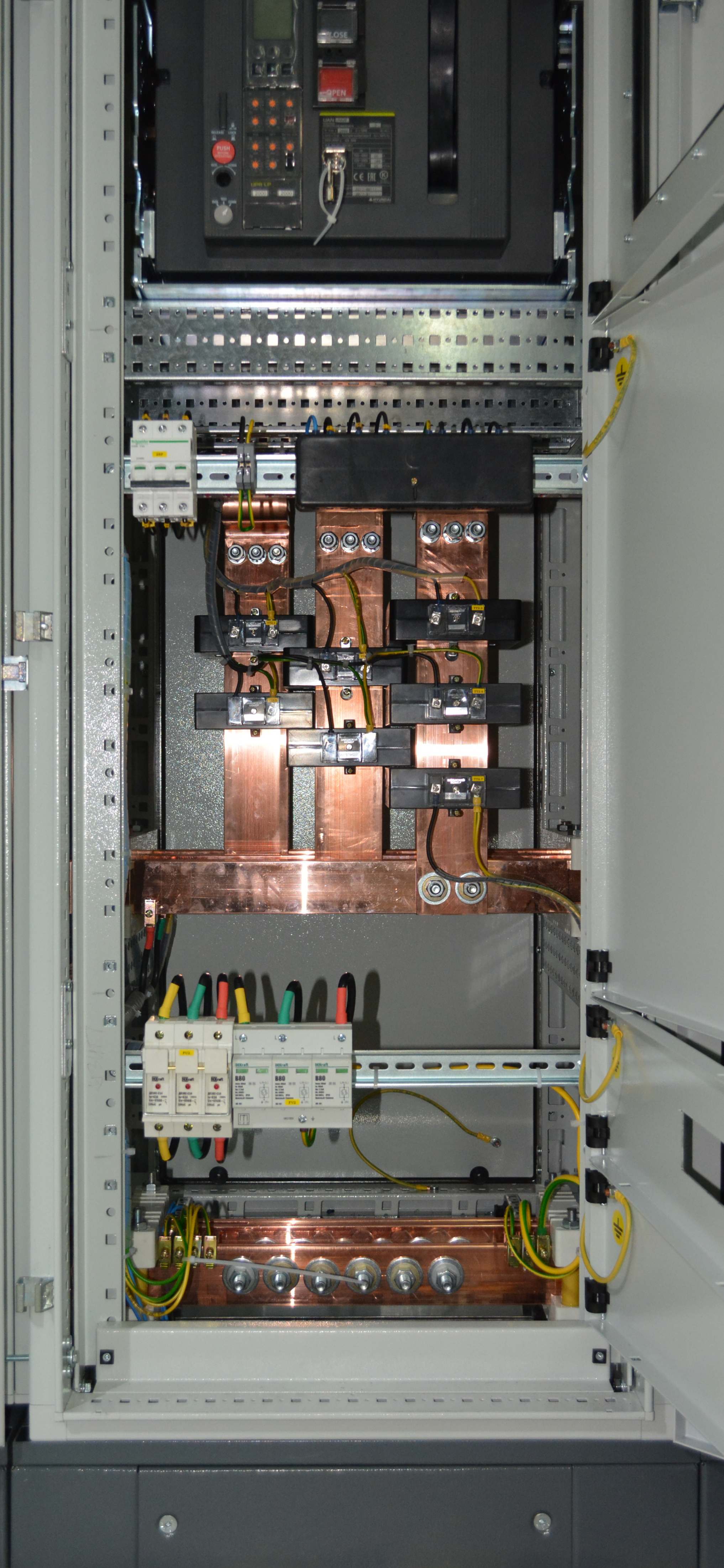

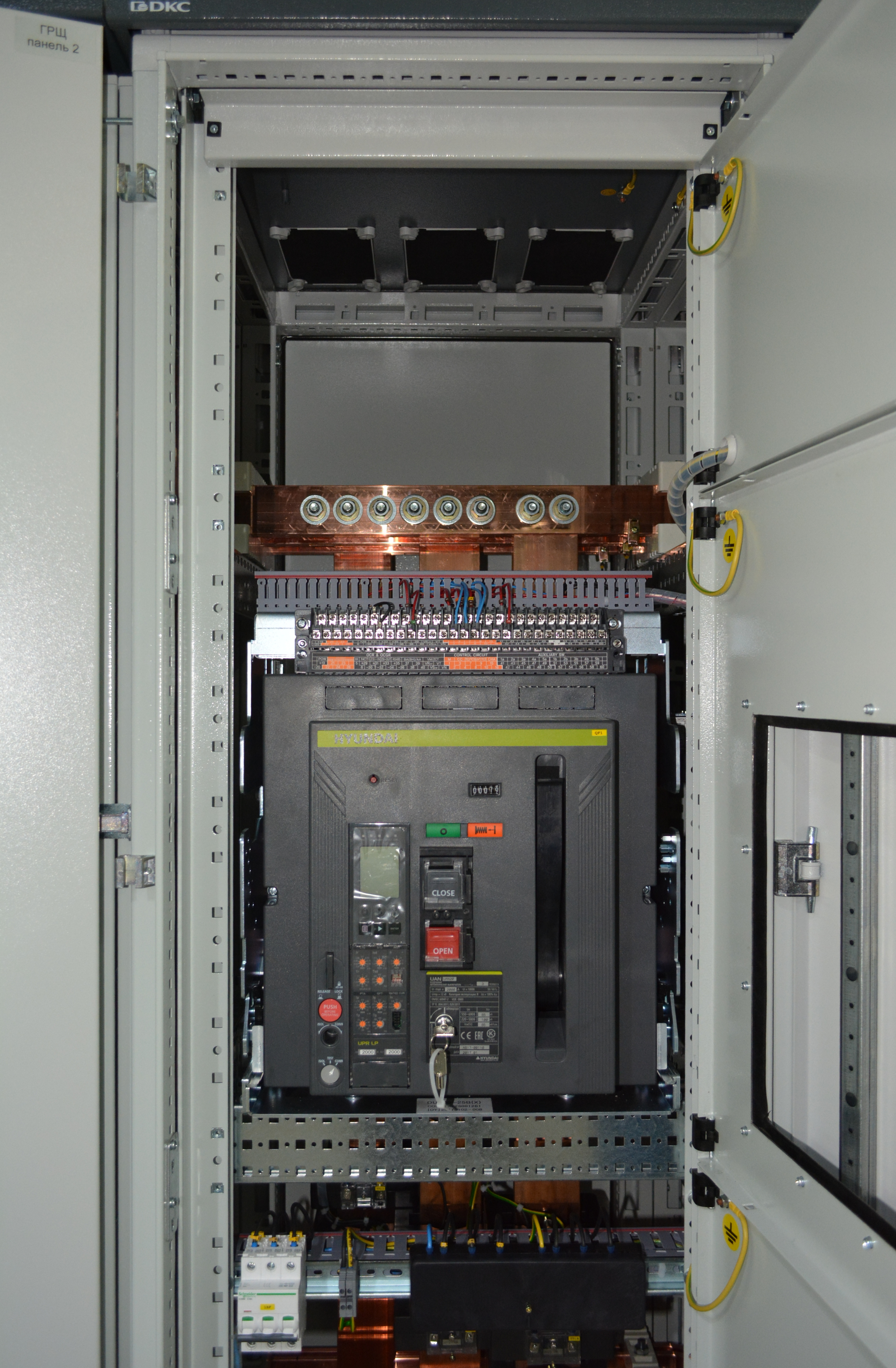

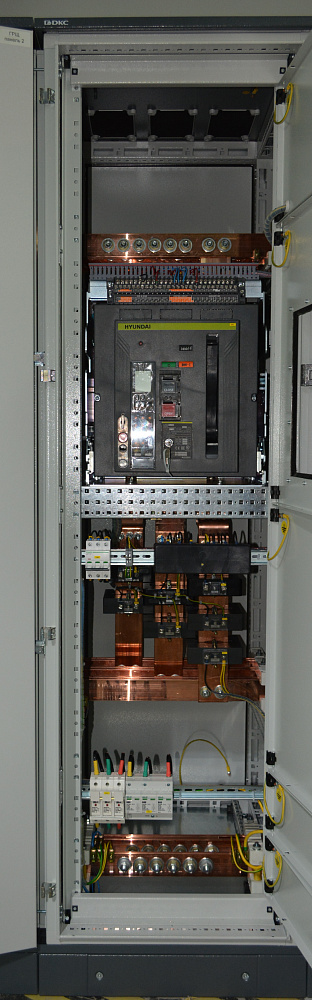

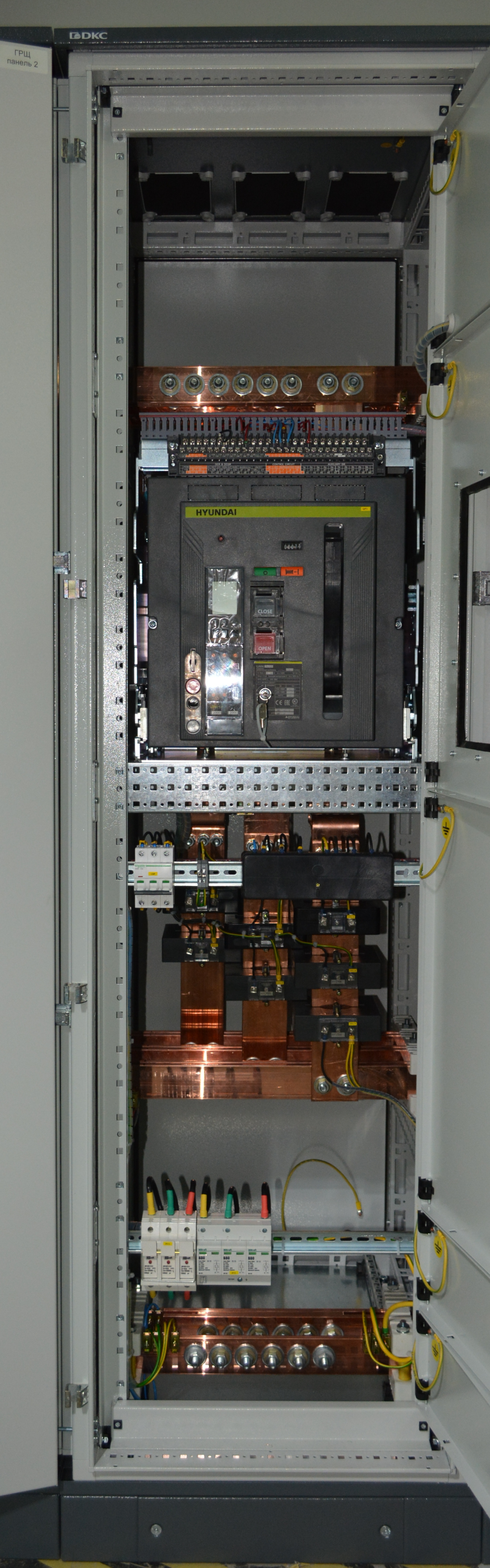

  • ГРЩ  состоит из 7ми панелей: 2 вводных, 1 секционная, 2 распределительных, 2 кабельных отсека

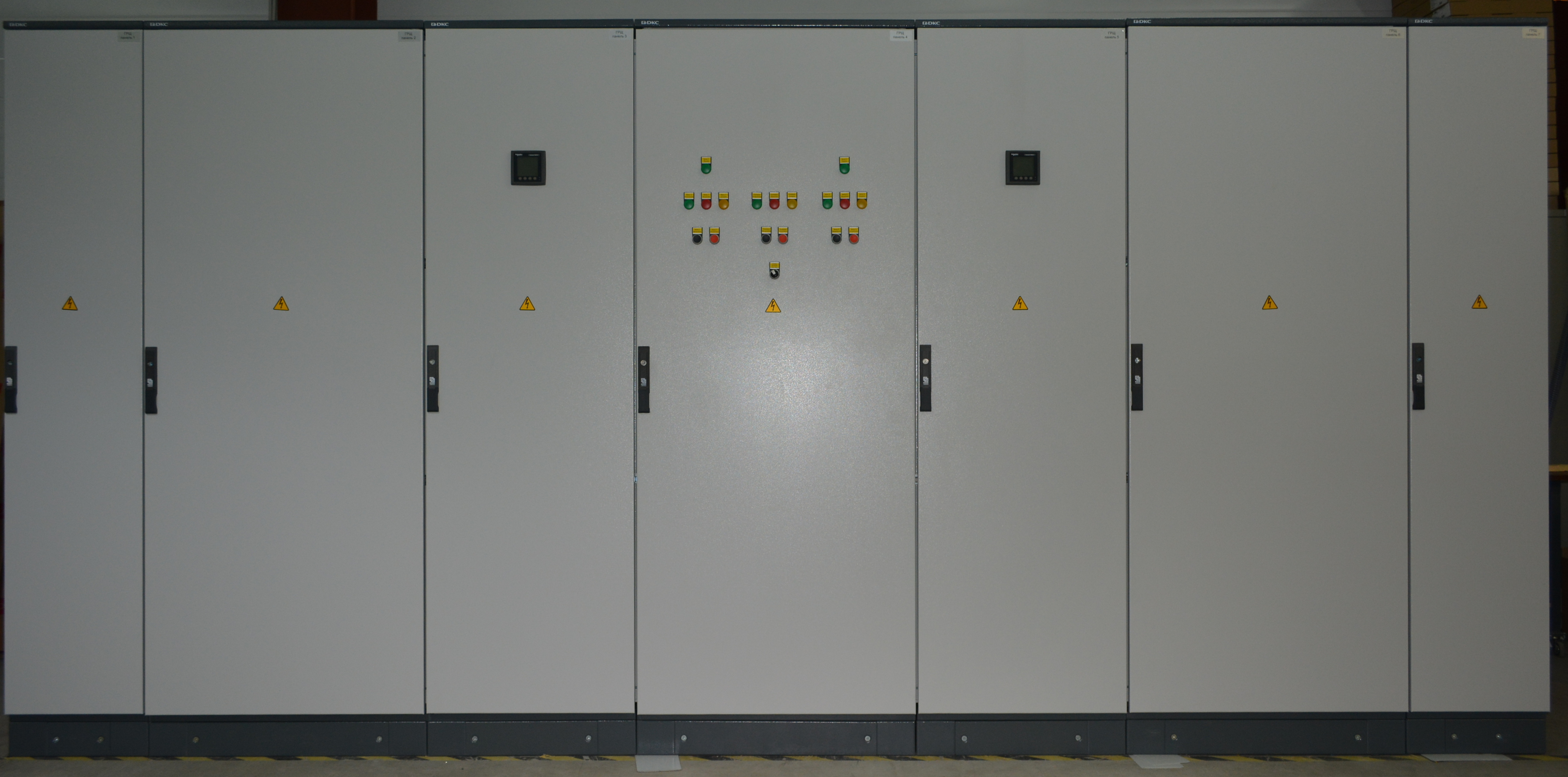

  • Общий габарит изделия составляет  2100х4400х800 (ВхШхГ)мм.

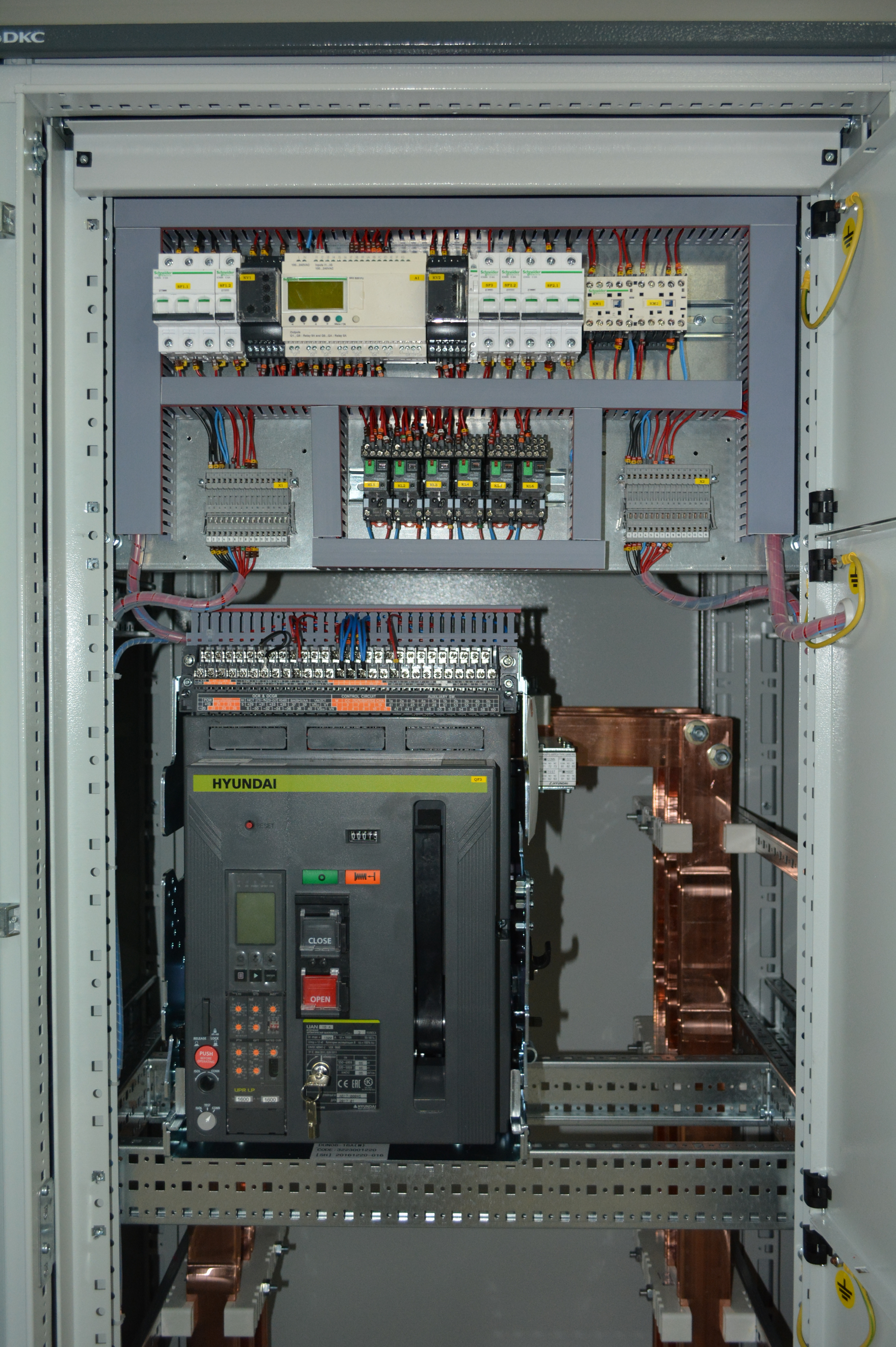

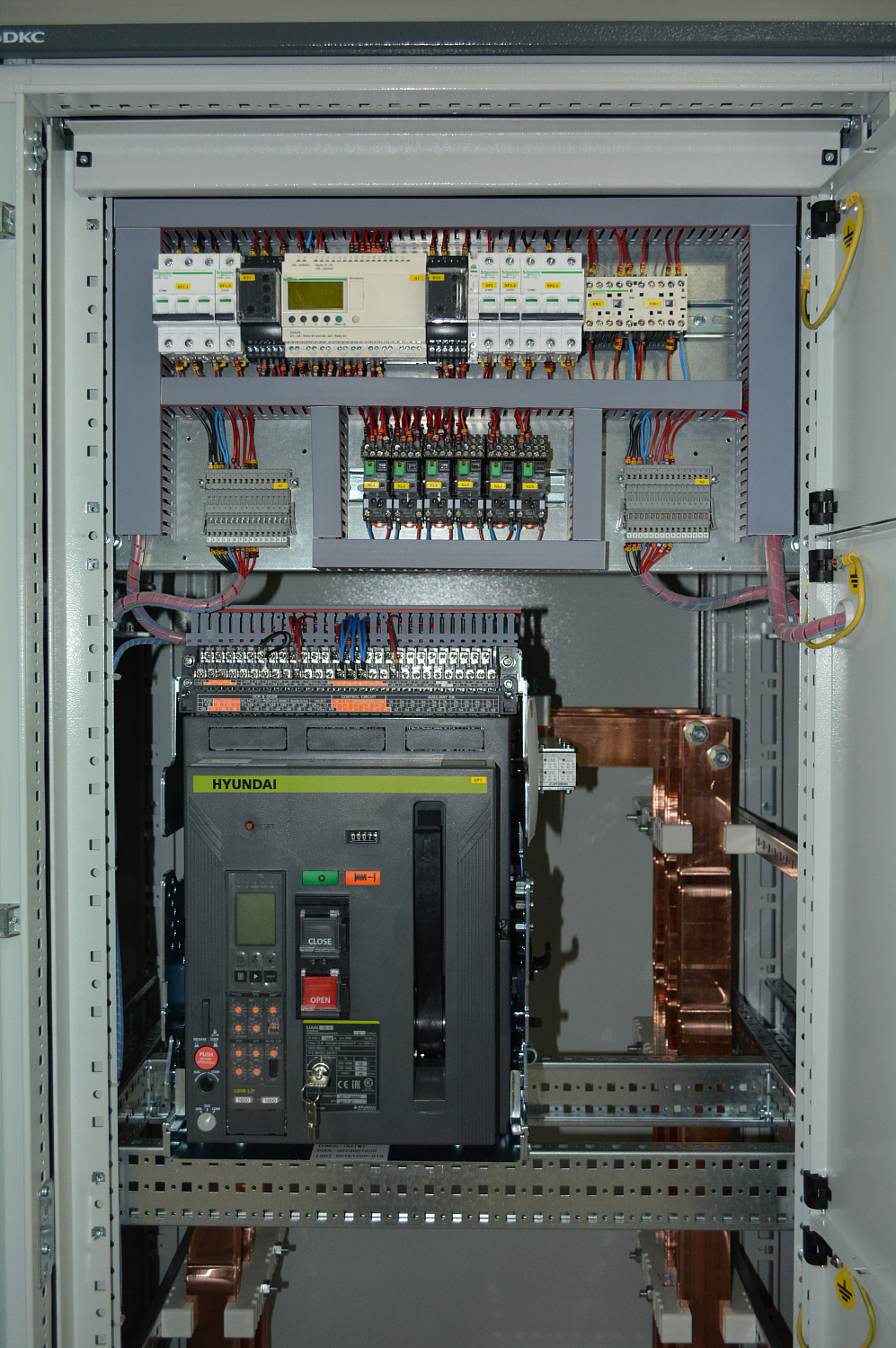

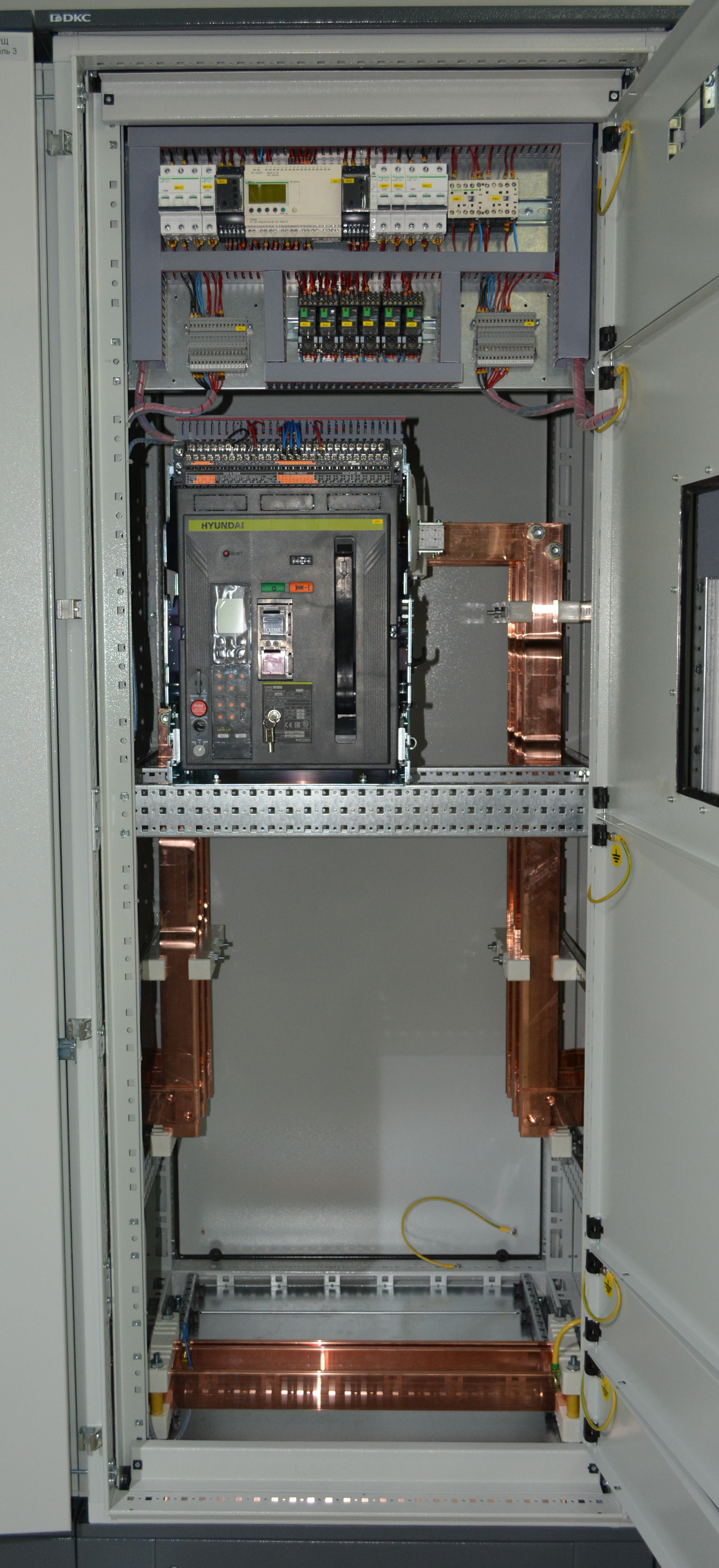

  • Щит ГРЩ имеет структурную схему 2в2, т.е.:  2 ввода, 2 секции шин. Секции могут соединяться между собой секционным аппаратом на 1600А. За включение/отключение секционного автомата, а также вводных, отвечает АВР, построенный на программируемом реле Zelio Logic производства Schneider Electric.

В АВРе реализована возможность управления как в автоматическом, так и в ручном режиме переключателем, установленным на двери щита секционной панели. Также здесь располагаются лампы индикации состояния наличия напряжения на вводах, лампы индикации состояния секционного и вводных автоматов, кнопки включения/отключения данных автоматов.

На двери каждой вводной панели для технического учета электроэнергии, установлен измеритель мощности с возможностью передачи данных в систему АСУ по протоколу Modbus, производства Schneider Electric.

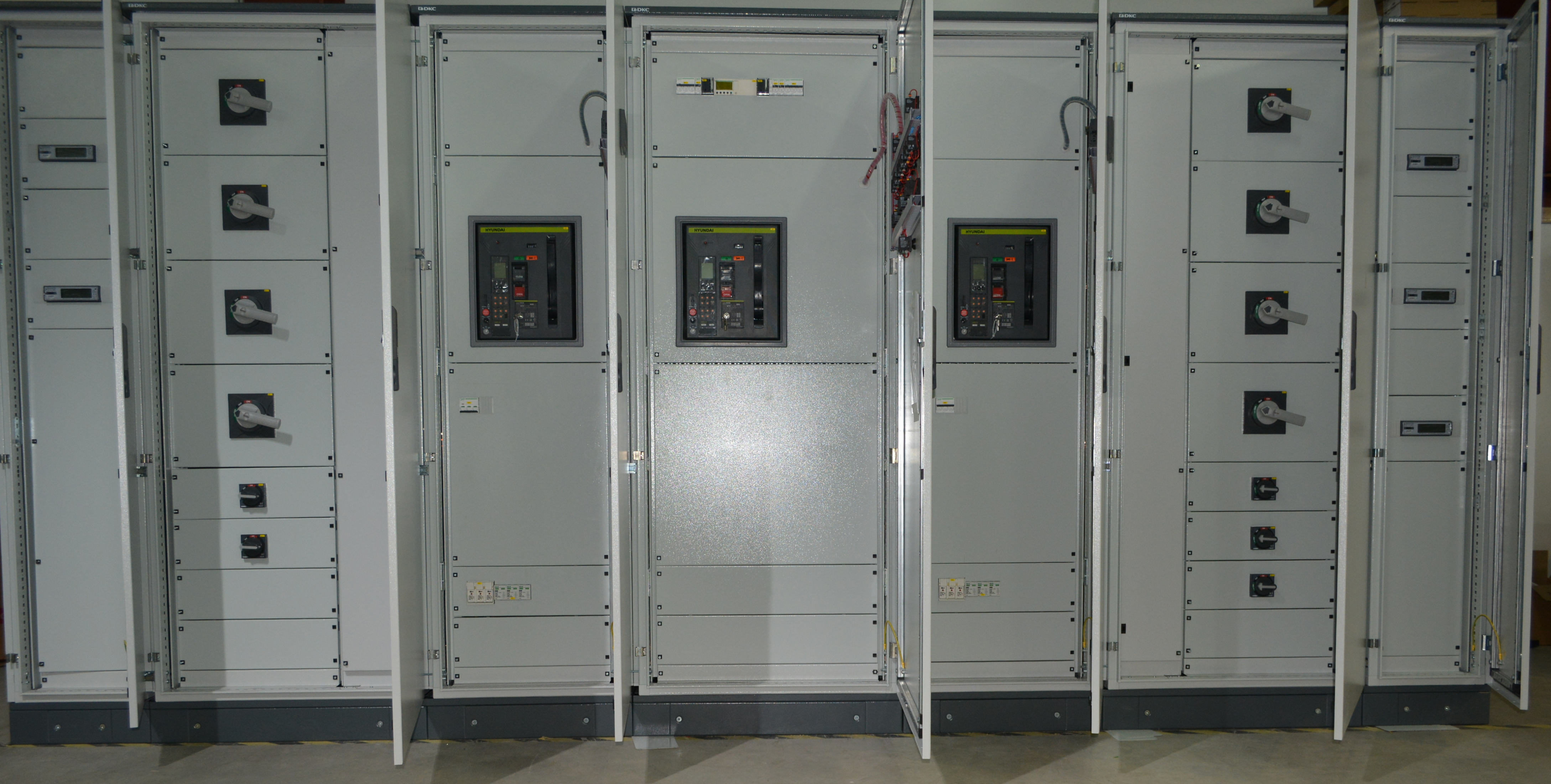

В каждой вводной панели установлен УЗИП (устройство защиты от импульсных перенапряжений). В распределительных панелях шинный мост расположен вертикально в отдельном отсеке, аппараты – горизонтально (на боку). Для некоторых аппаратов необходимый коммерческий учет реализован в кабельном отсеке, счетчики выведены на пластрон

Проект реализован на следующем оборудовании:
  1. Вводные и отходящие аппараты – Hyundai;
  2. Оборудование АВР, измерители мощности  – Schneider Electric;
  3. Корпуса и комплектующие – DKC;
  4. Кнопки, переключатели и лампы – Eaton;
  5. Счетчики - Меркурий.
