ПАО «Группа компаний ПИК». Щиты изготовлены для водозаборного узла производительностью 4500м3/сут для водоснабжения жилого микрорайона г.Одинцово-1. Московской области.

ПАО «Группа компаний ПИК». Щиты изготовлены для водозаборного узла производительностью 4500м3/сут для водоснабжения жилого микрорайона г.Одинцово-1. Московской области.

Дата реализации июль 2017г.

Проект включает в себя щит ГРЩ на 1000А, и шкаф с приборами учета вынесенными из ГРЩ.

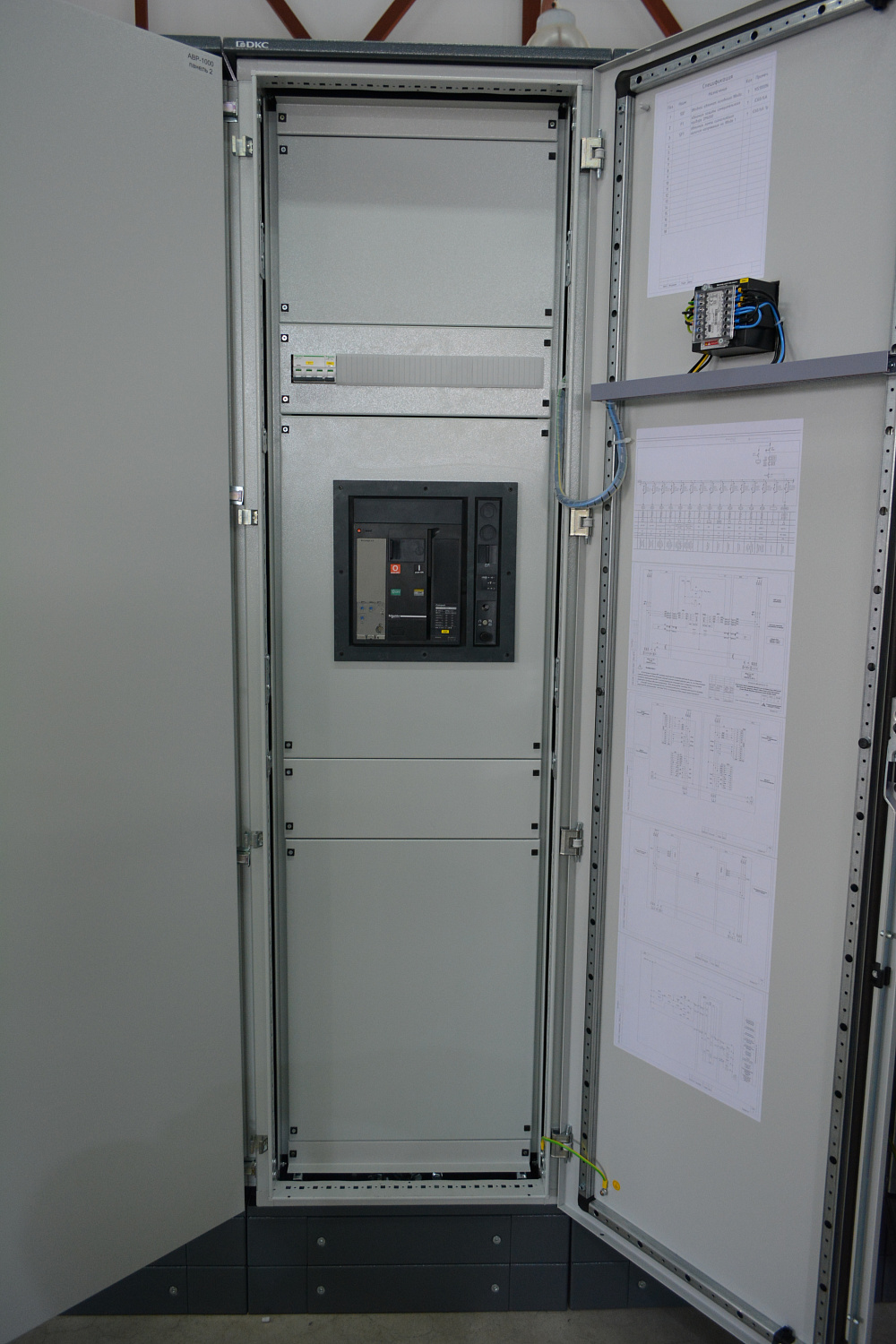

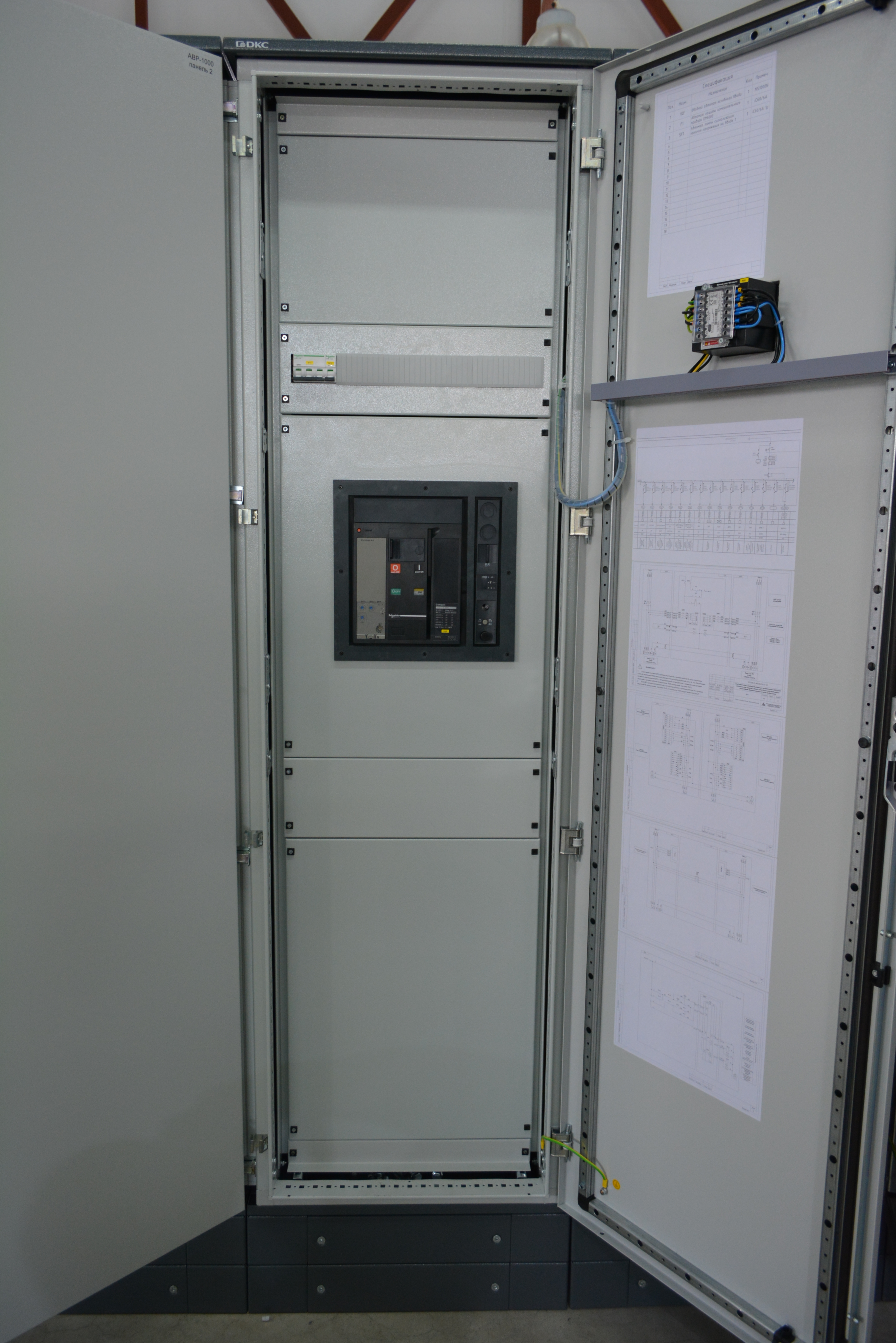

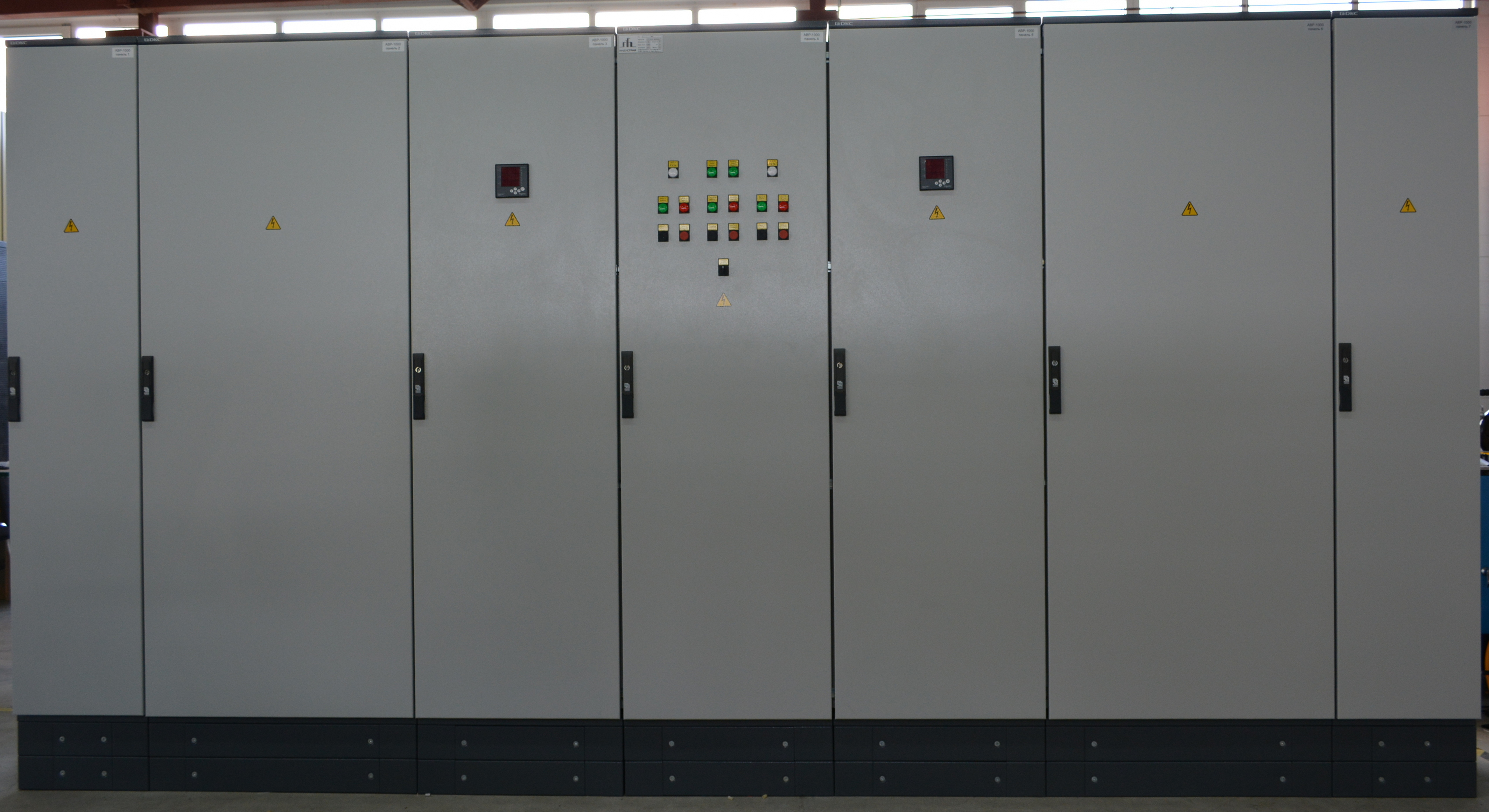

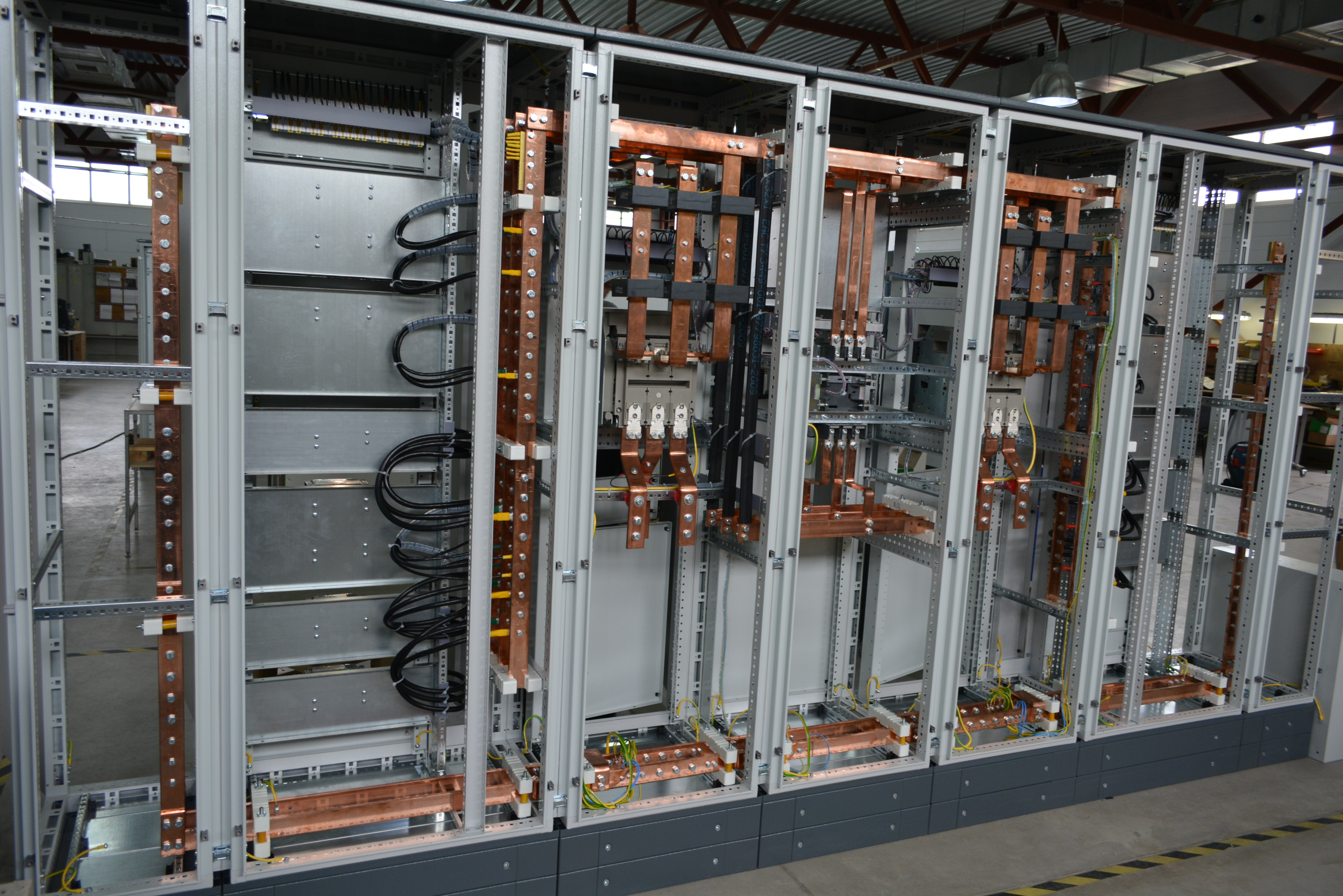

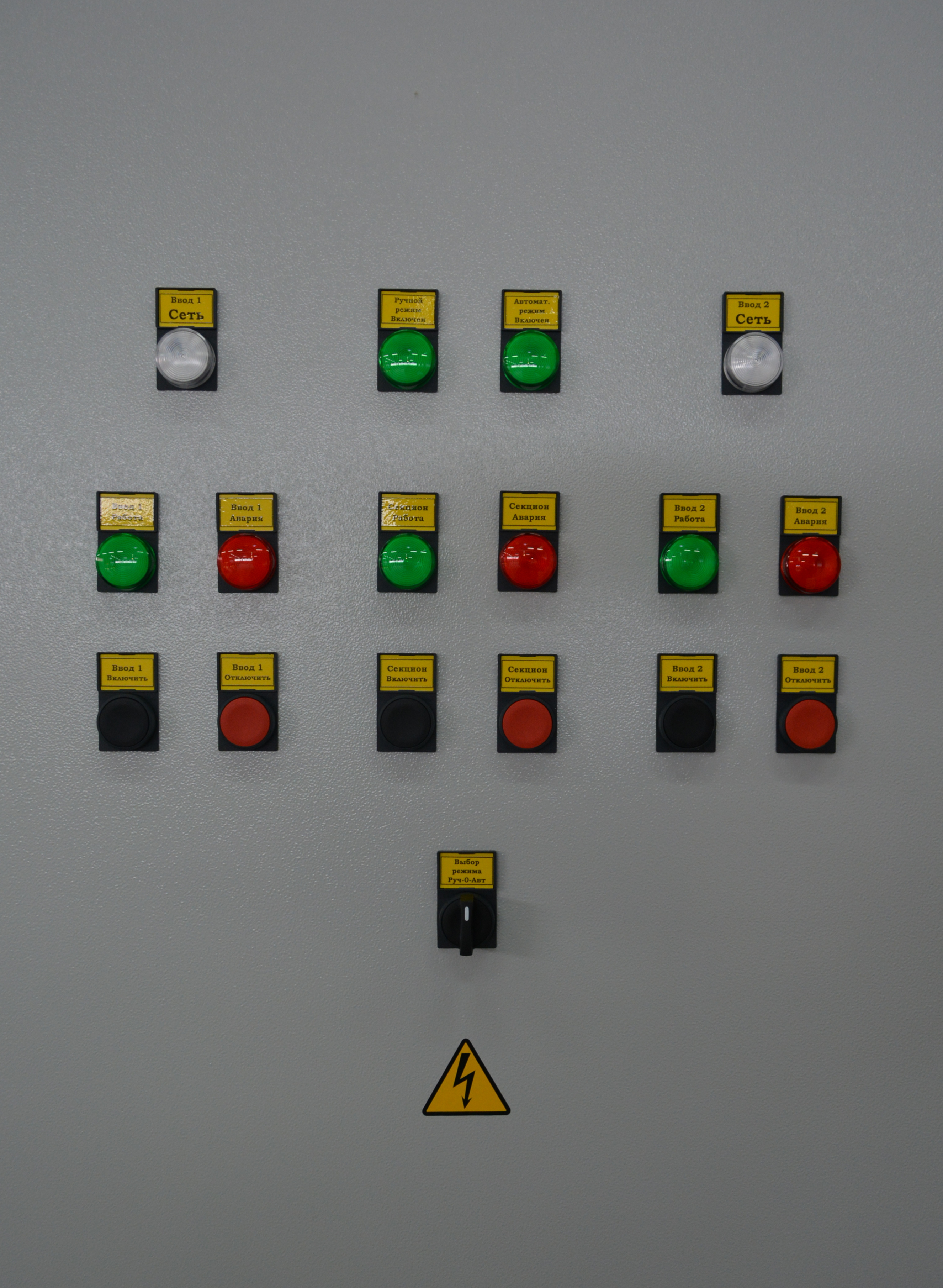

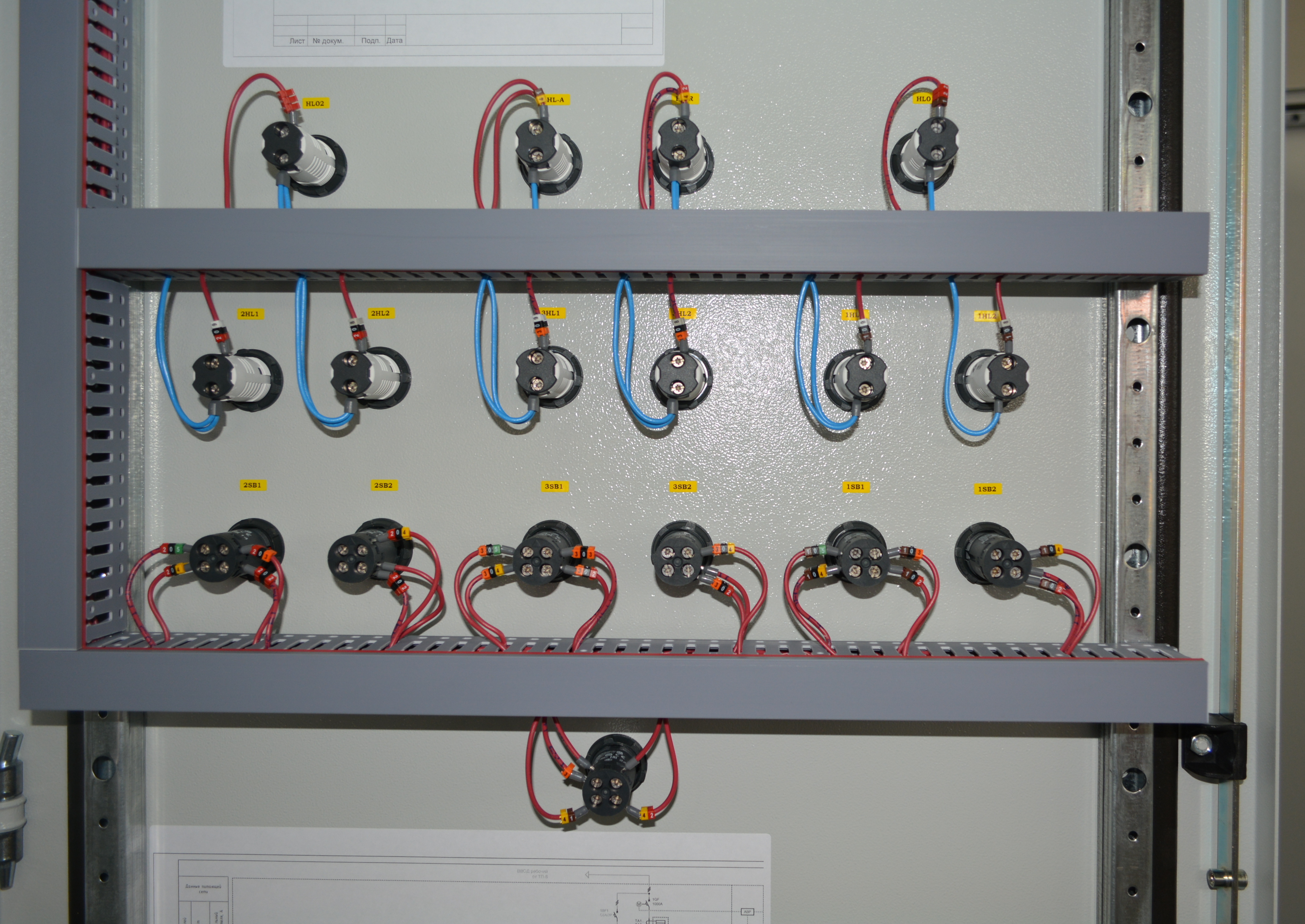

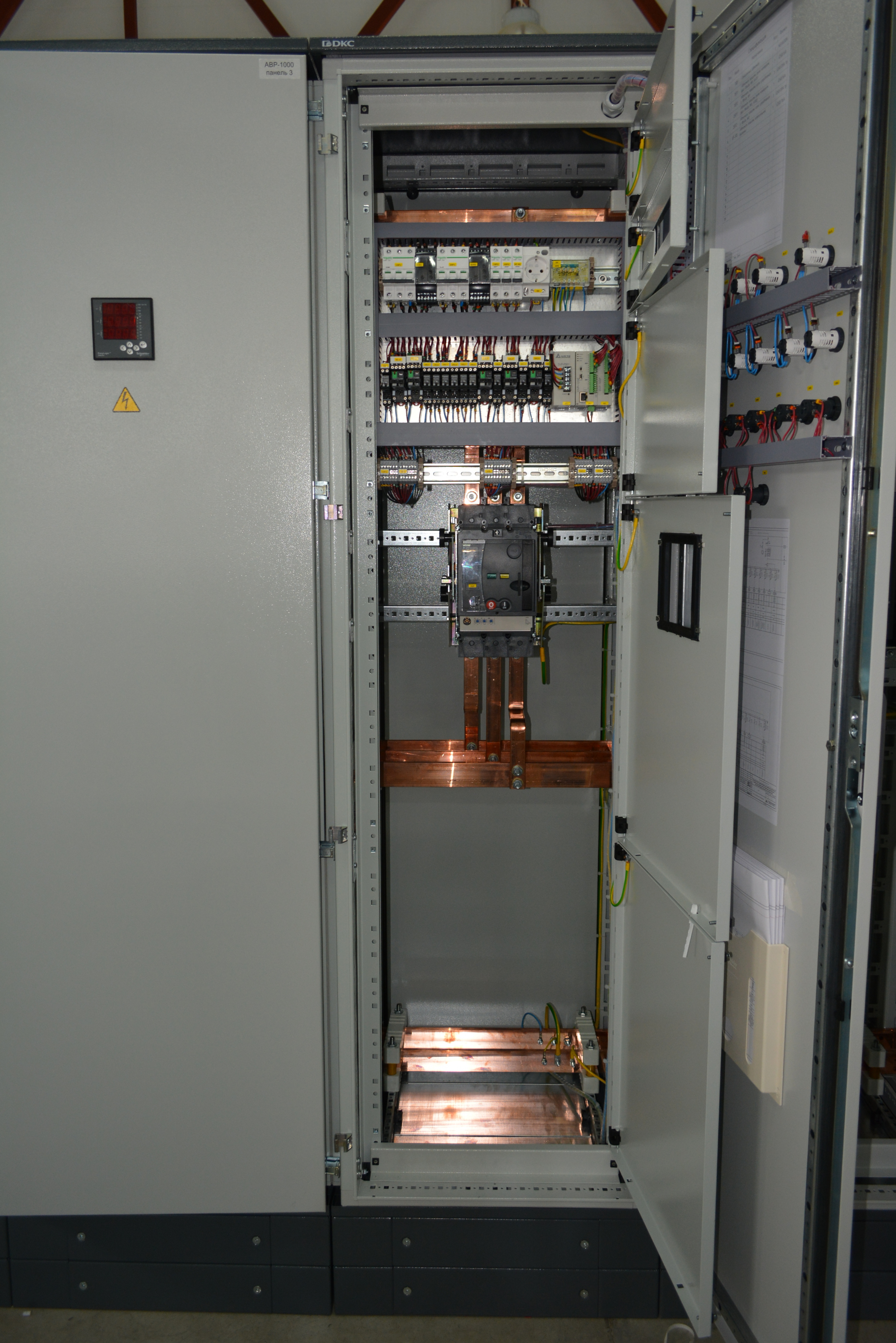

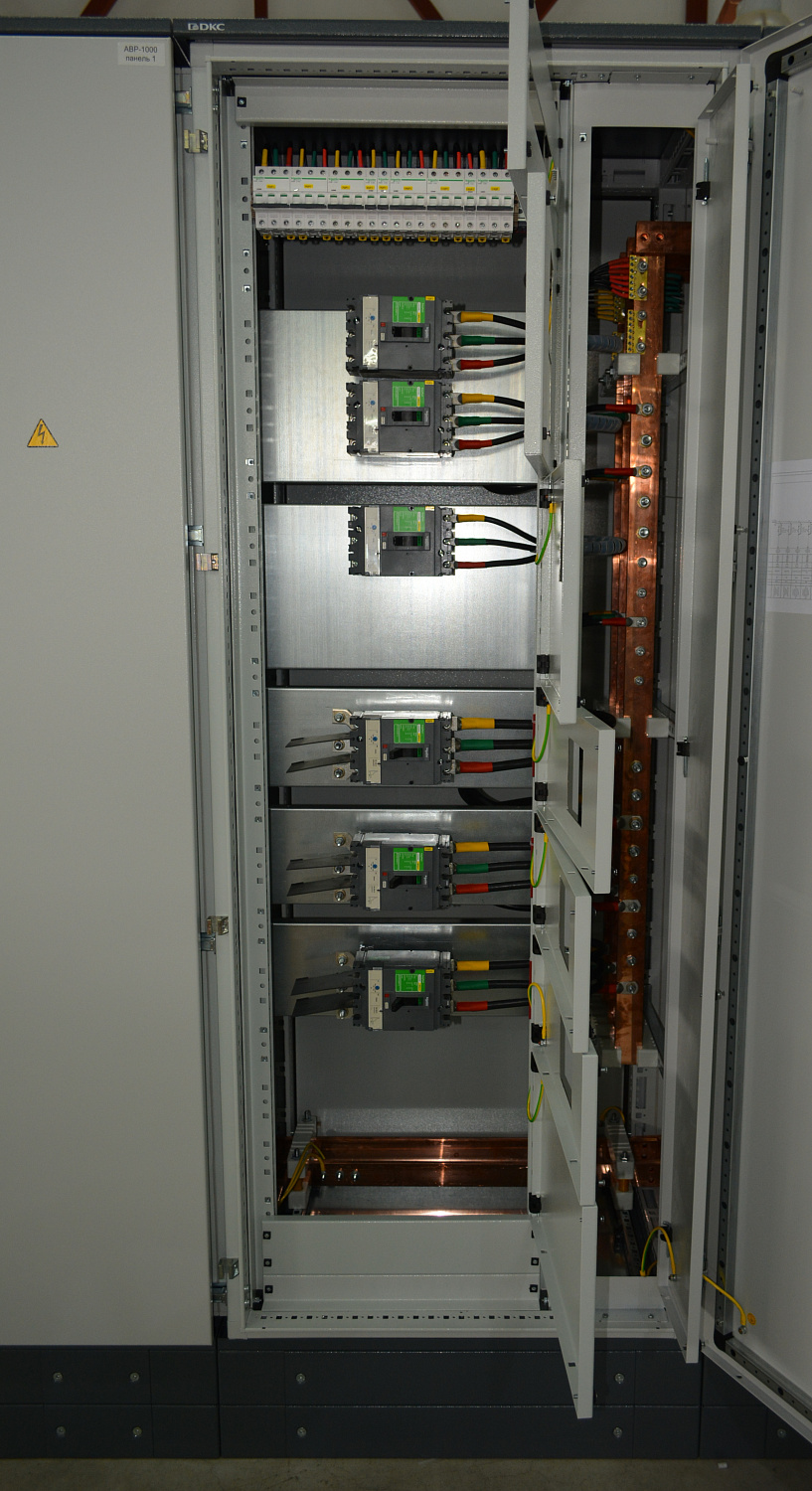

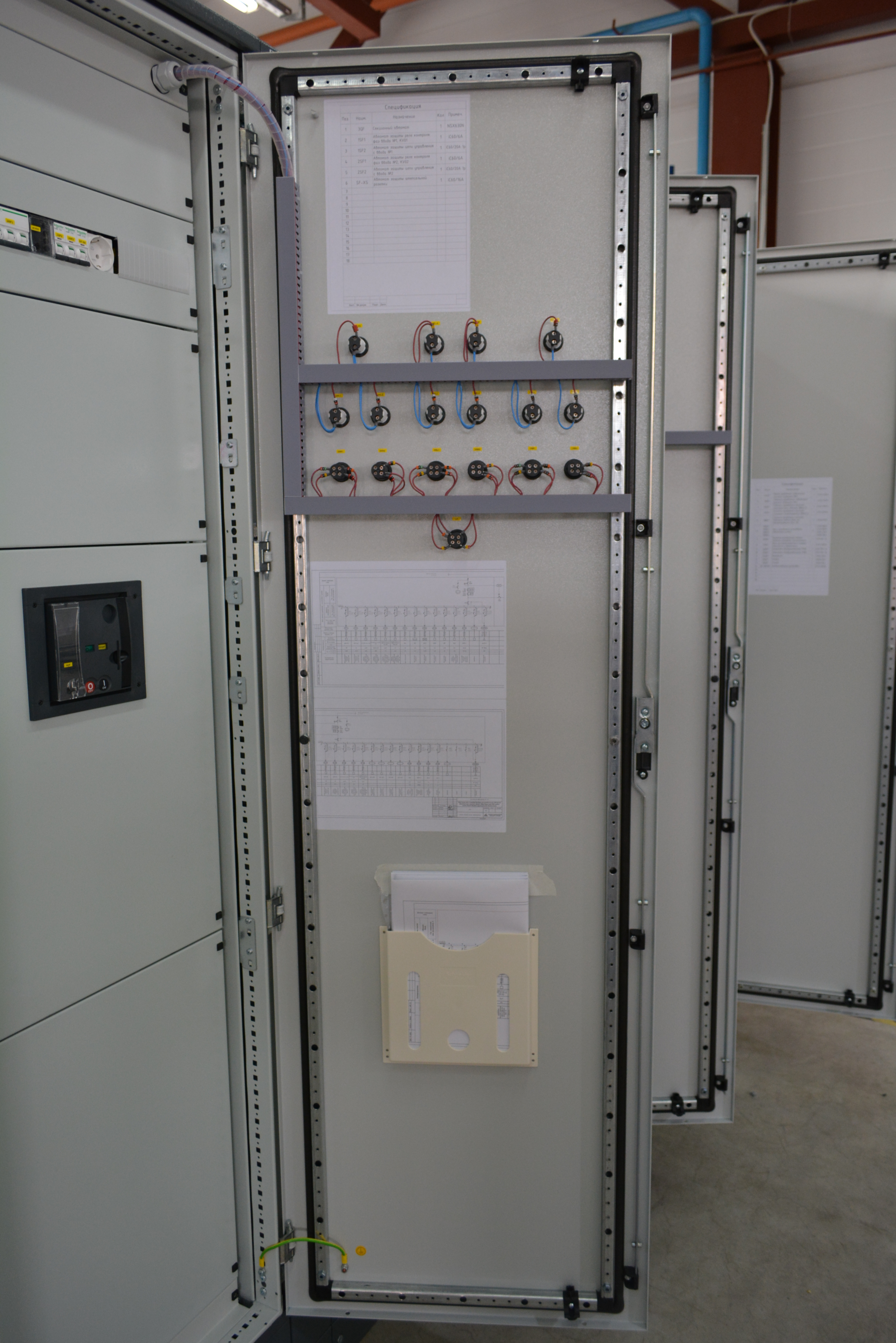

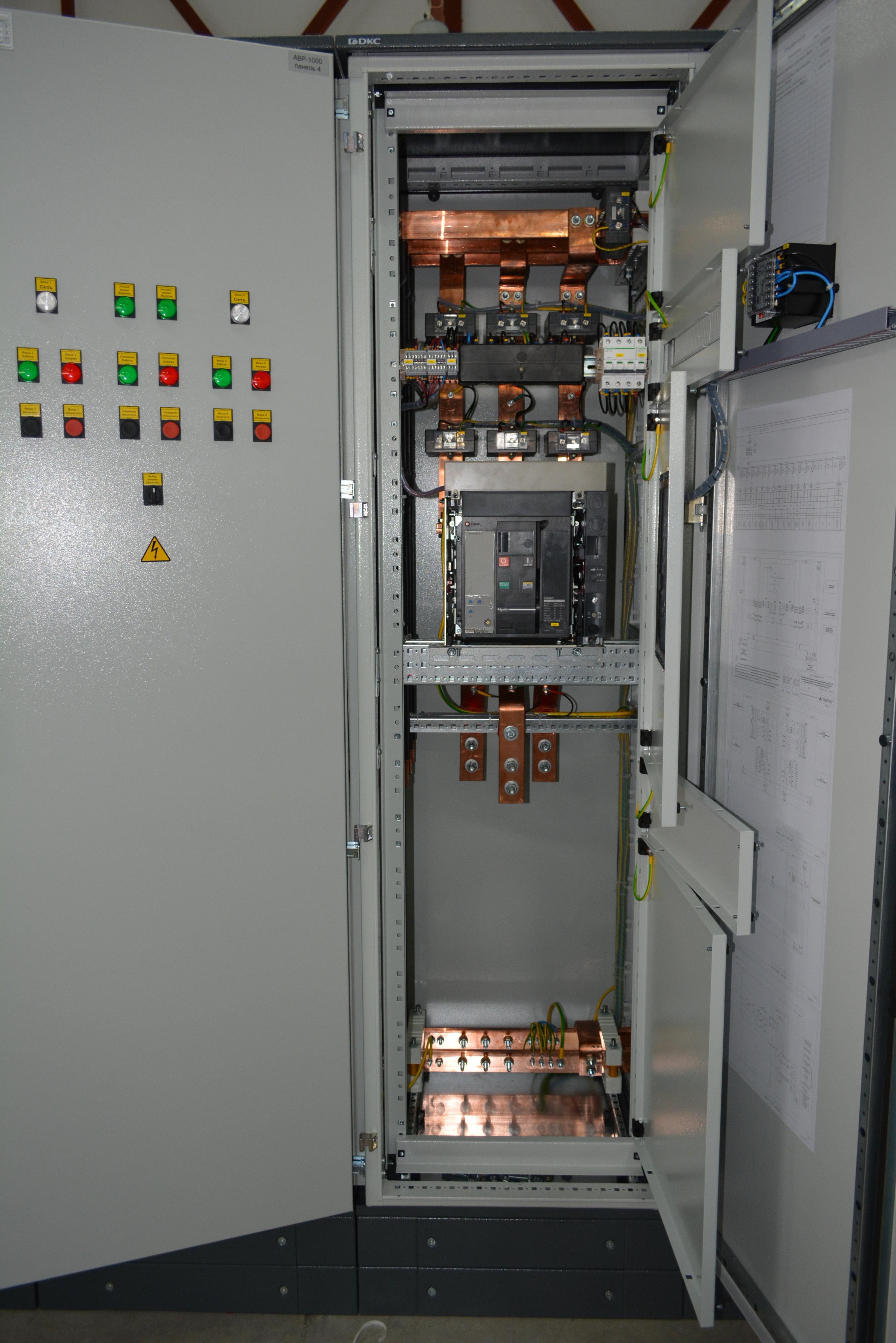

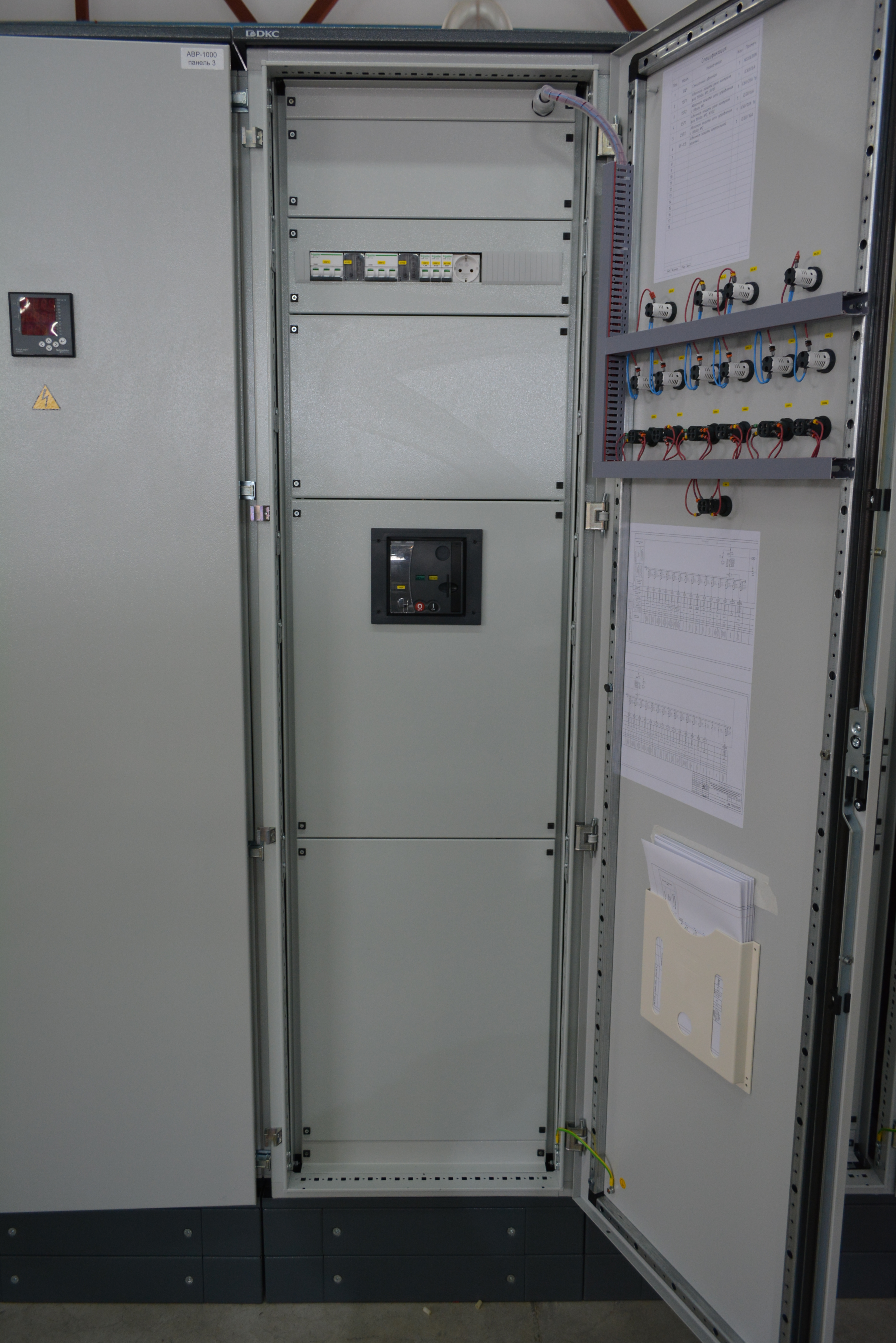

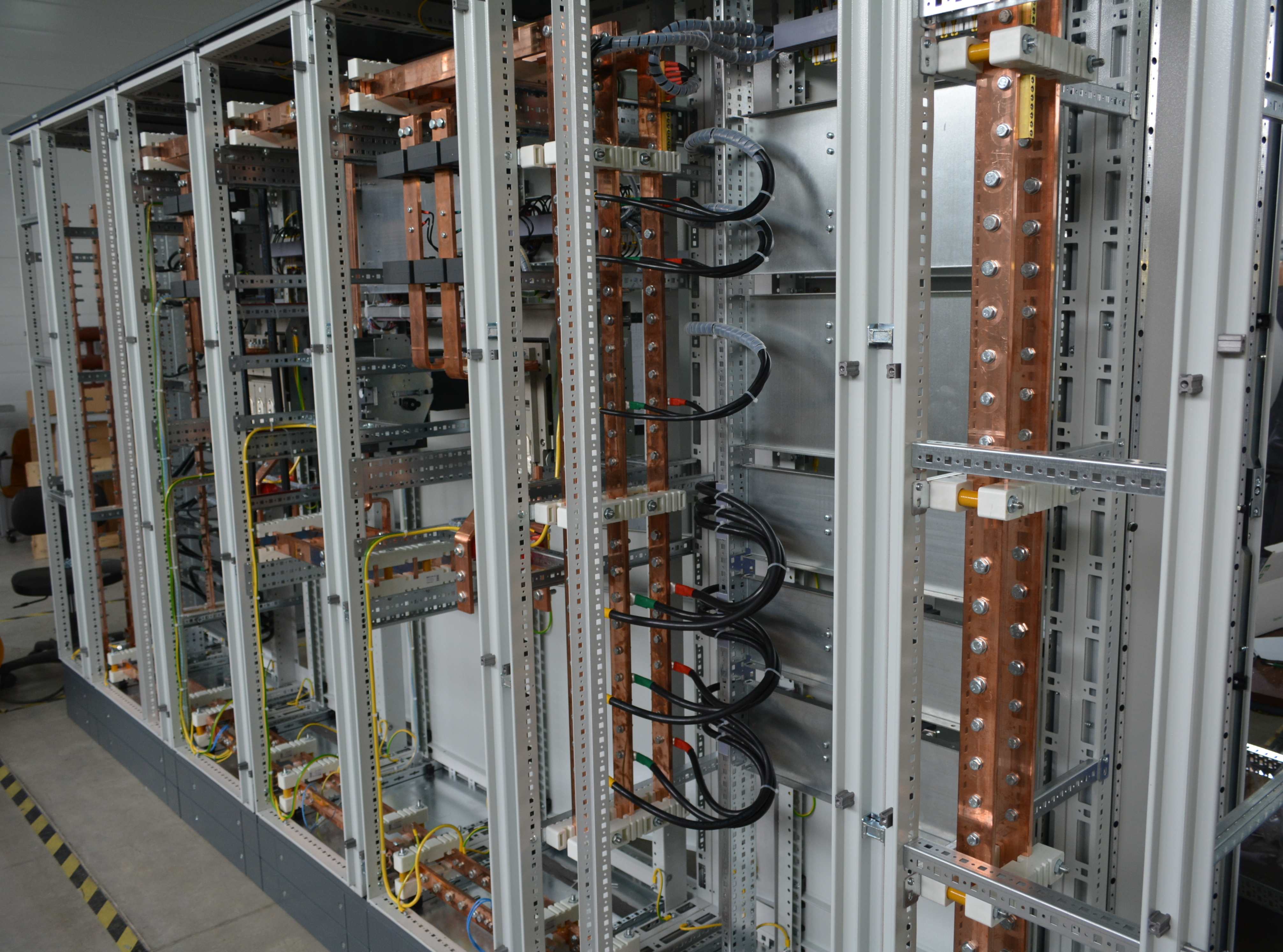

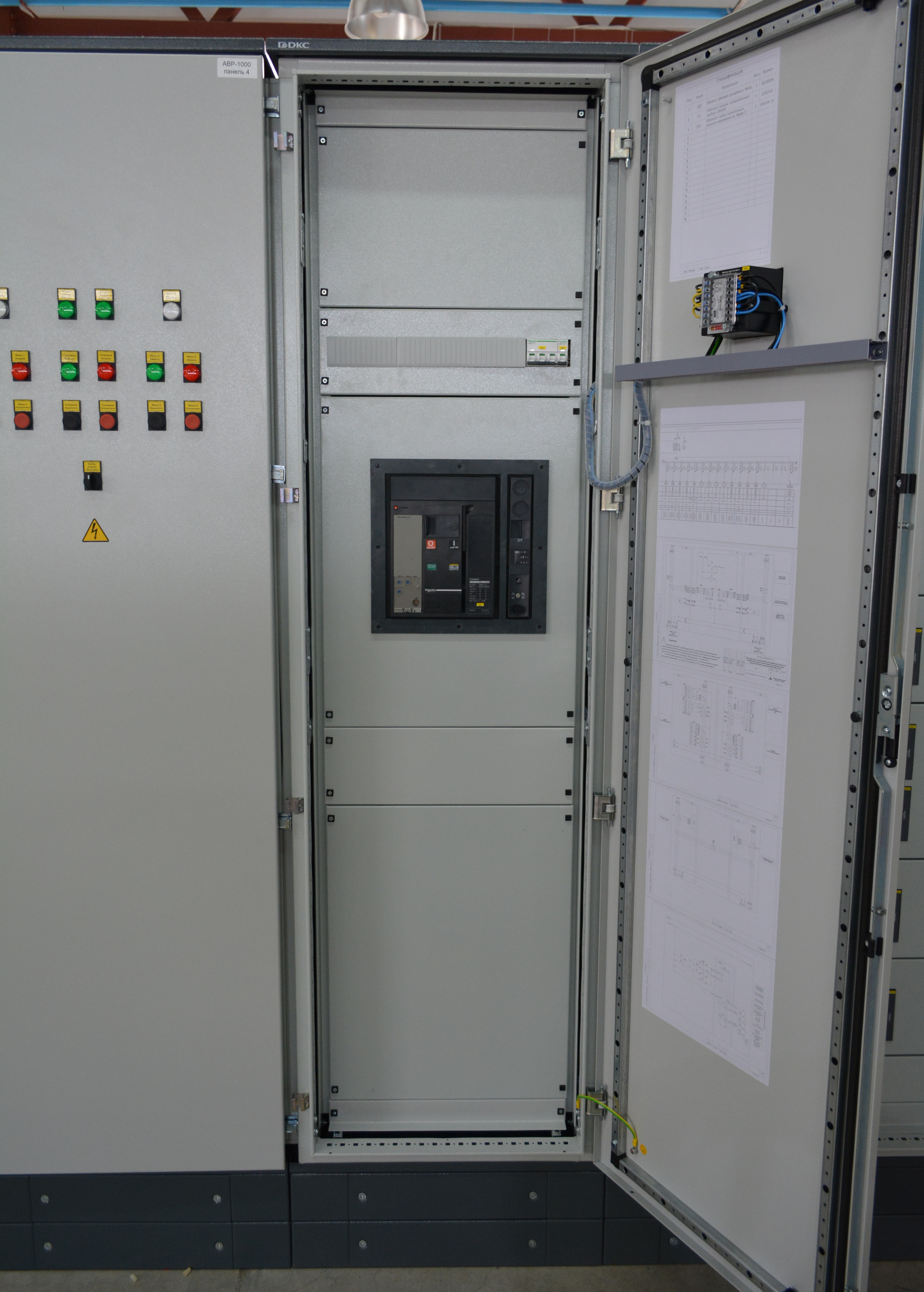

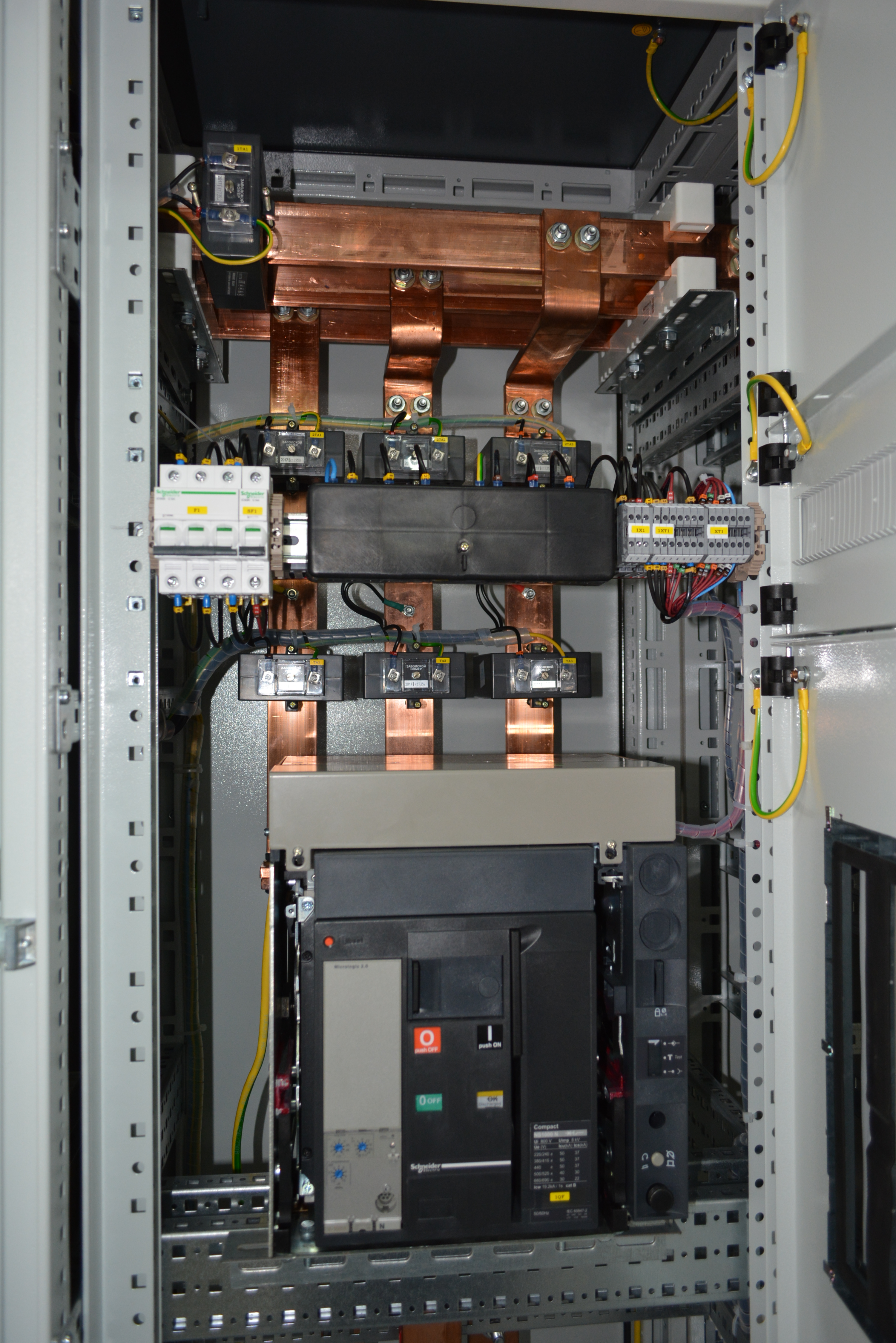

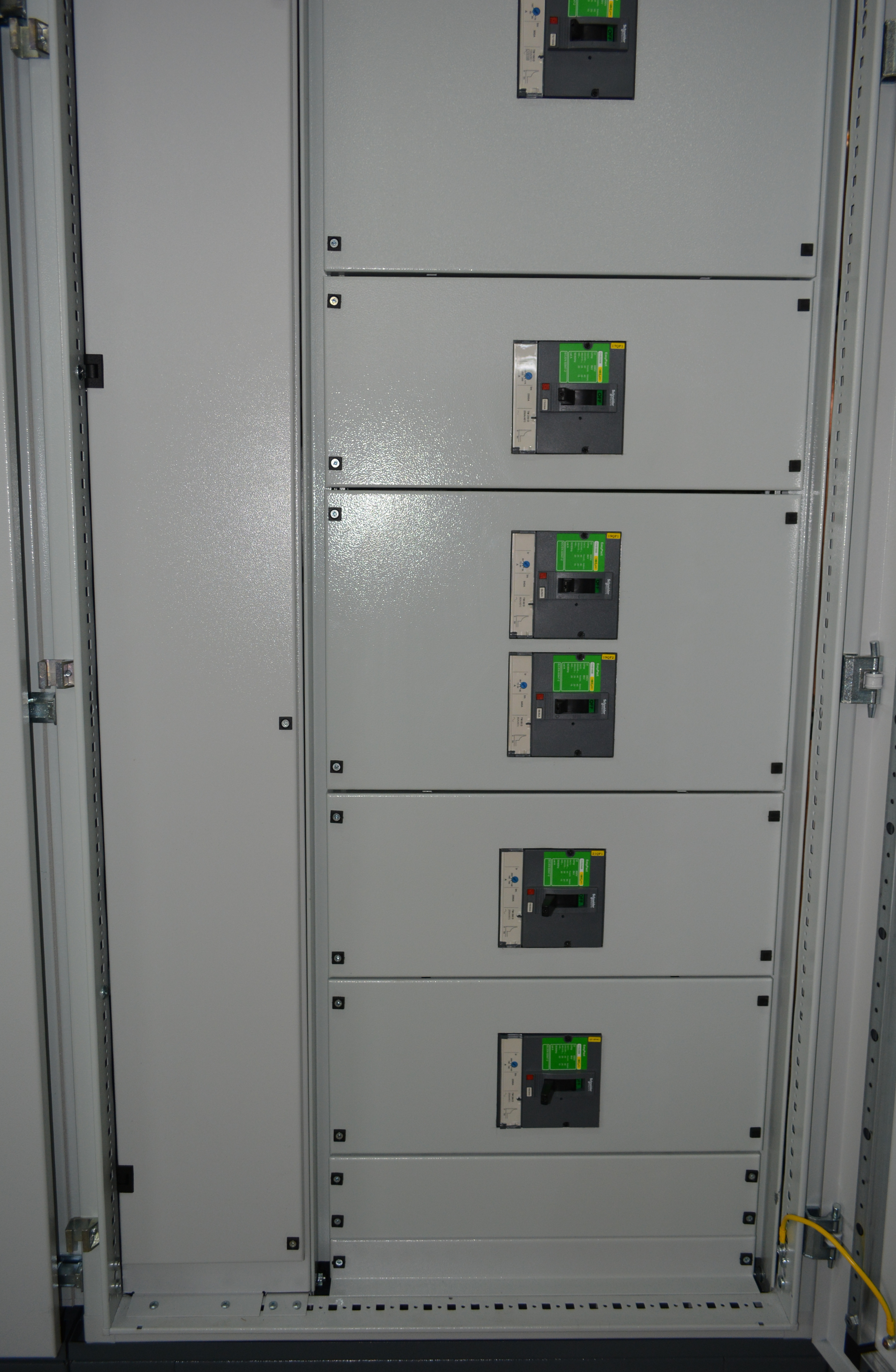

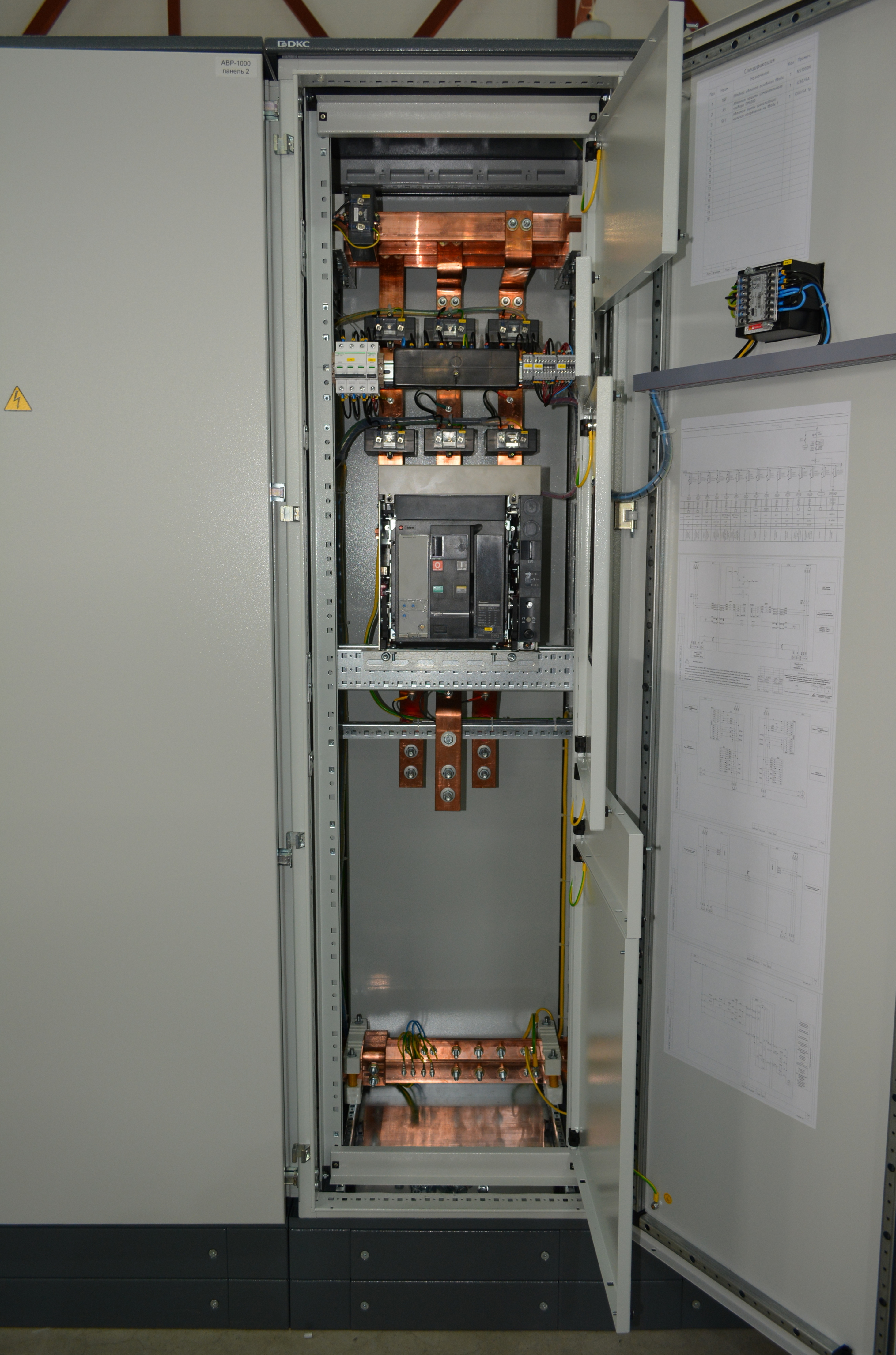

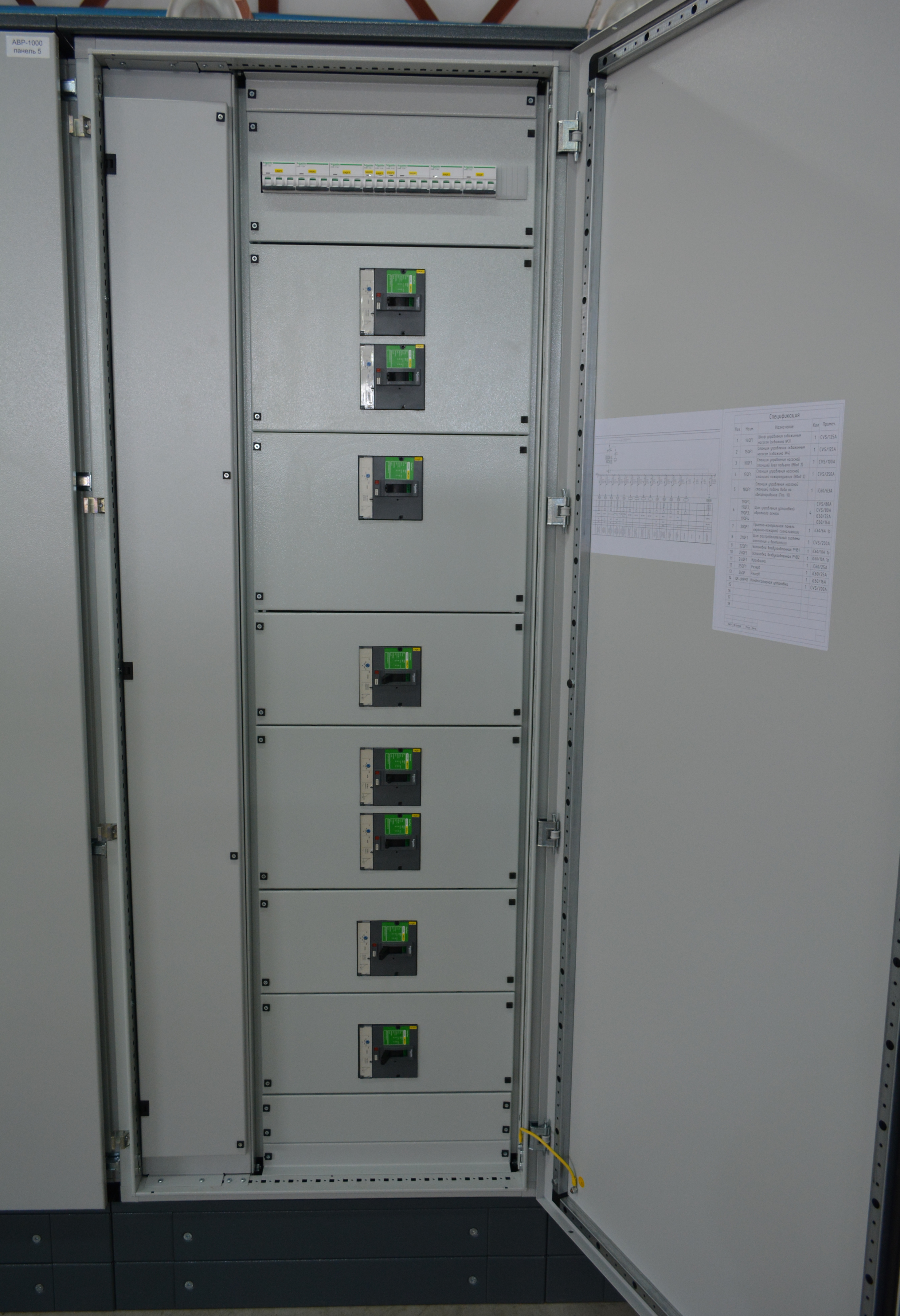

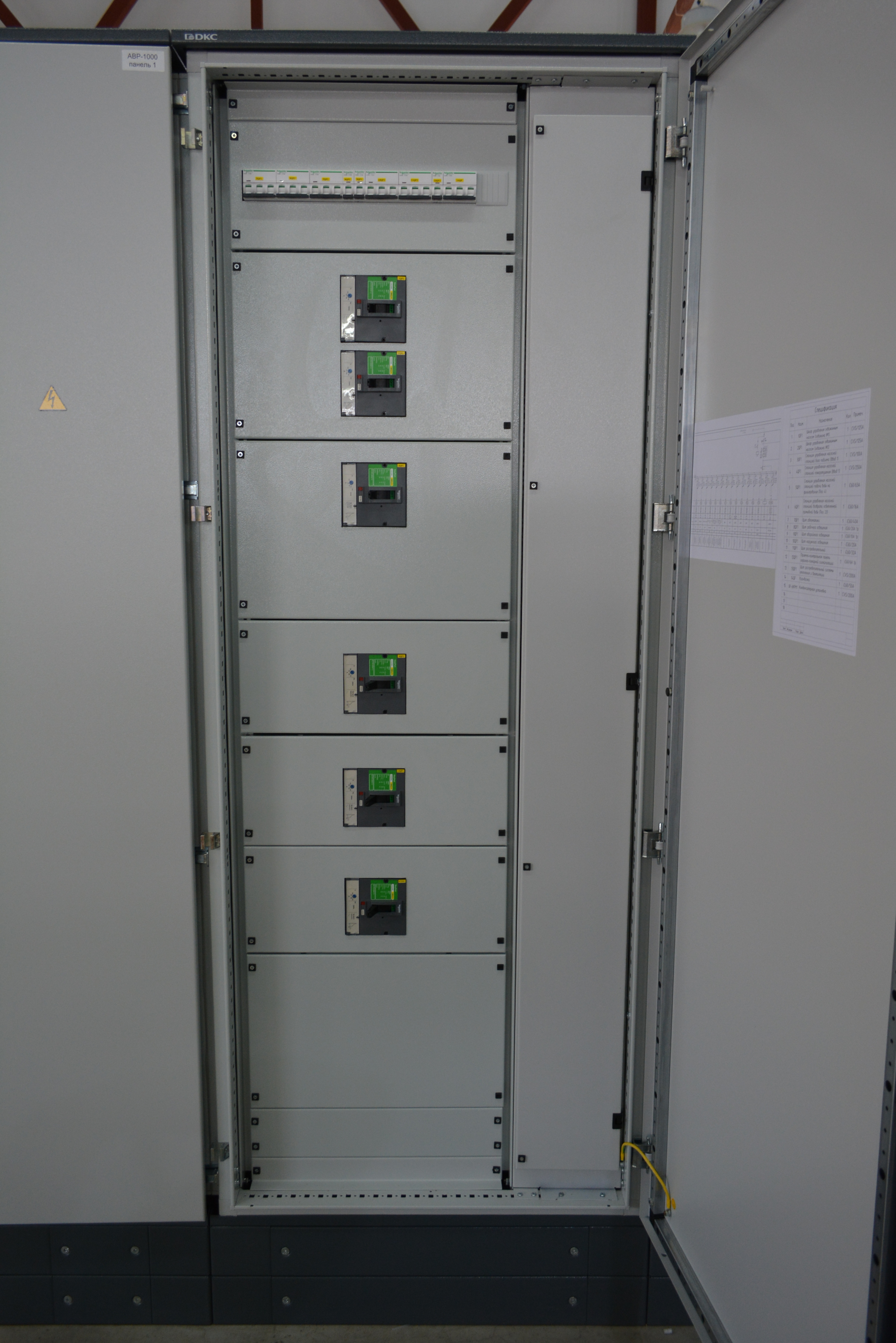

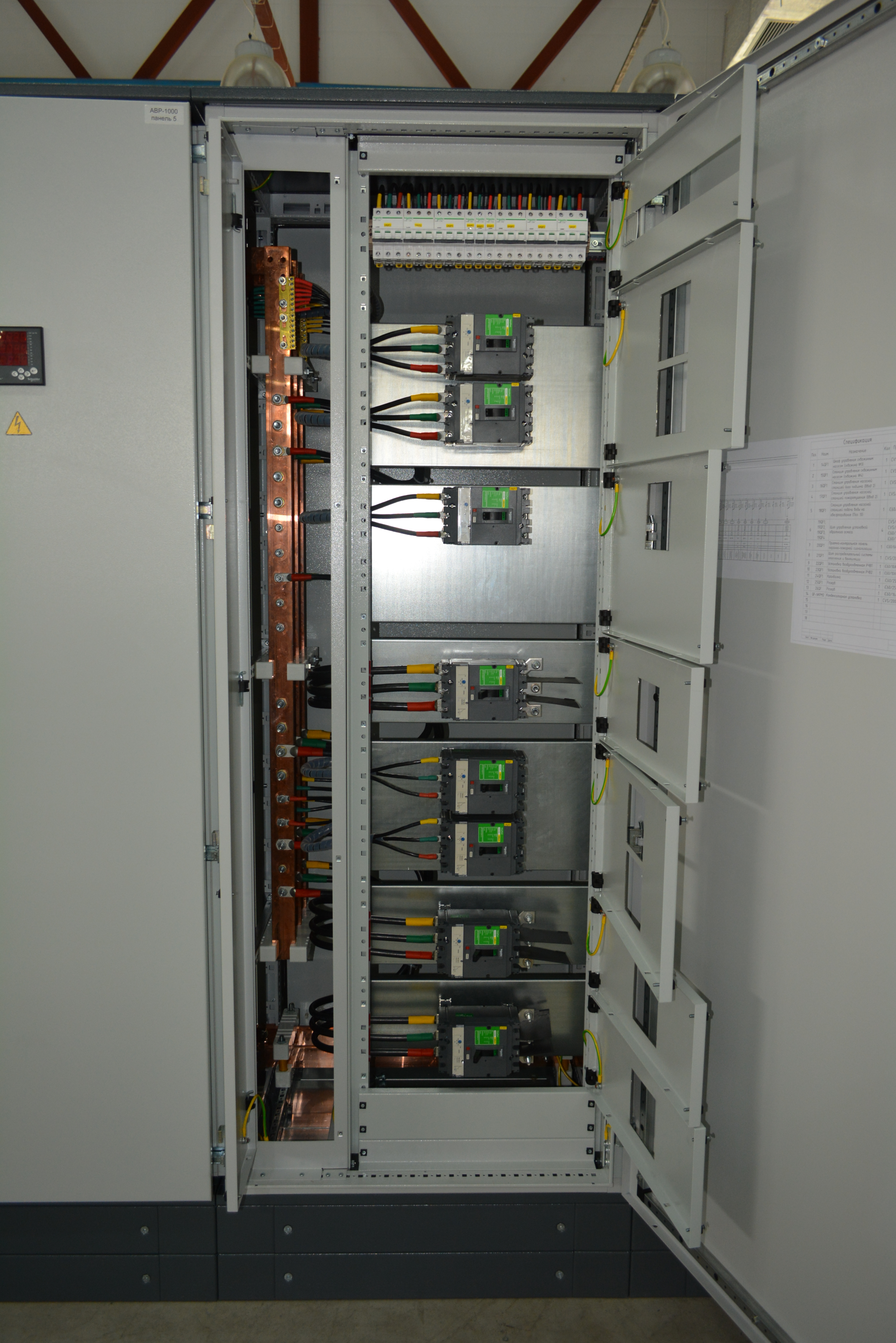

ГРЩ состоит из 2х вводных панелей, 2х распределительных панелей, секционной панели, и кабельных отсеков. Шинные мосты расположены вертикально для удобства монтажа и возможности последующего расширения. Аппараты расположены горизонтально, чтобы обеспечить максимально простое подключение для отходящих линий, посредством применения кабельных отсеков. В кабельном отсеке, шины N и PE расположены, также, вертикально. В секционной панели расположена панель АВР. На двери каждой вводной панели установлен многофункциональный измерительный прибор.

Проект реализован на следующем оборудовании:

  1. Корпуса: DKC

  2. Аппараты вводные и распределения: Schneider Electric

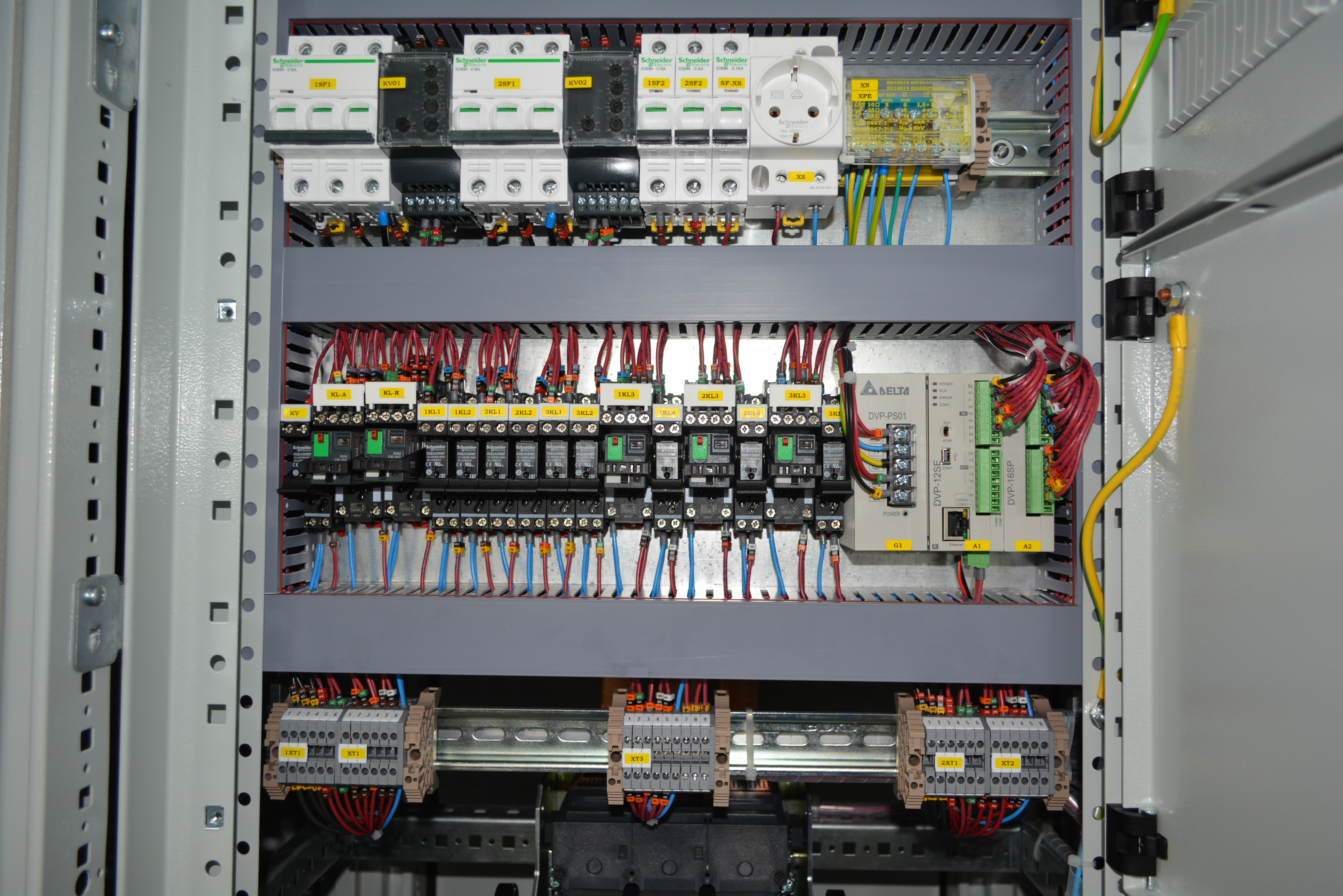

  3. Автоматический ввод резерва : релейные и цепи защиты, индикация и управление – Schneider Electric, ПЛК(программируемы логические контроллеры – Delta.
