Продуктовая сеть Дикси (ЩУ холодильными установками)
Дата
15.04.2015
Автор
РКМ Электро

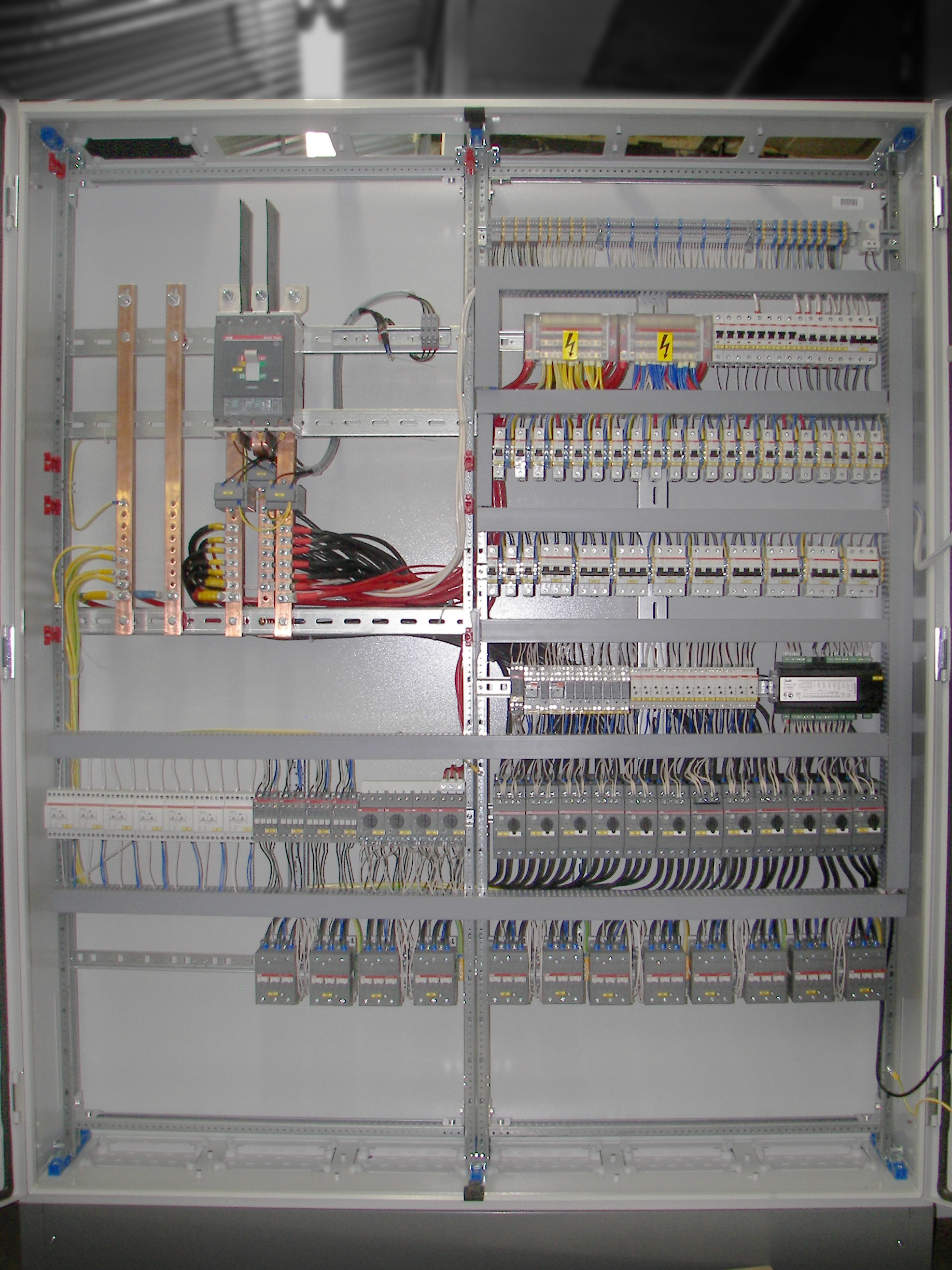

Двухдверные панели позволяют производить быстрый монтаж и обеспечивают удобный доступ для обслуживающего персонала.
В шкафах установлено силовое оборудование и аппараты защиты компании ABB и контроллеры фирмы Danfoss. Доступ к токоведущим частям закрывают пластроны из диэлектрического материала, что гарантирует безопасность эксплуатации.
Для защиты электрических двигателей используются специальные автоматы MS-450.

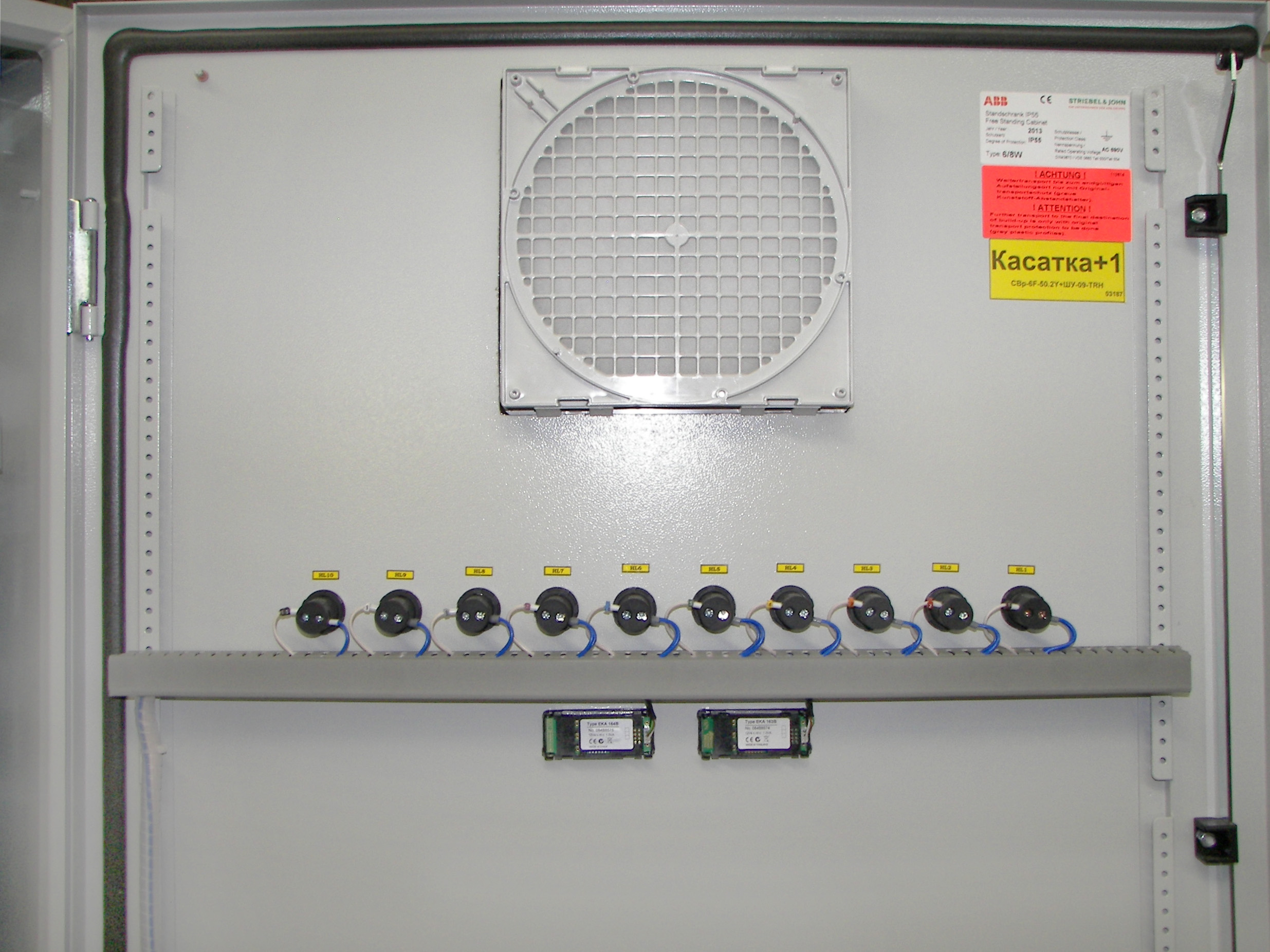

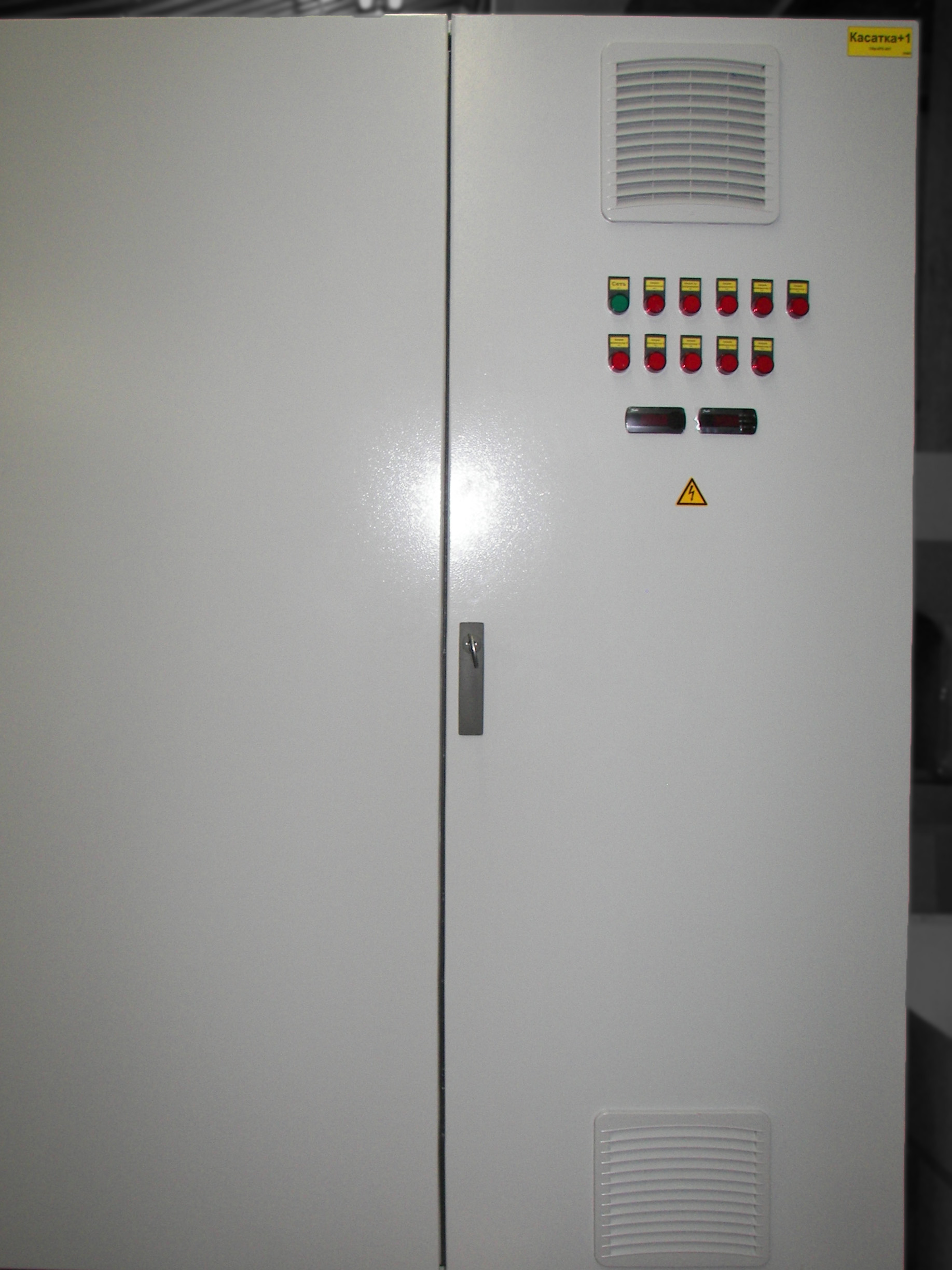

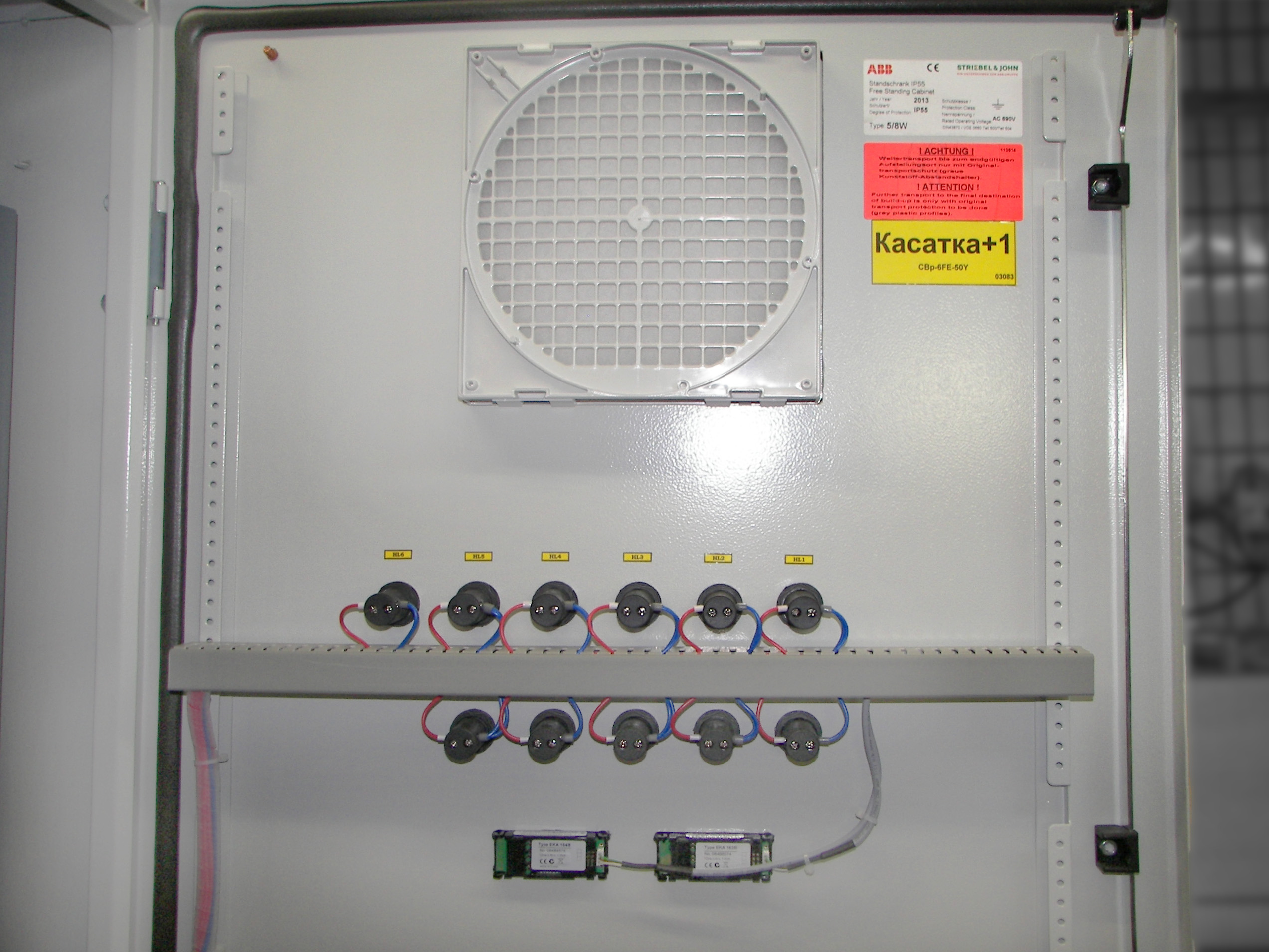

- На предприятии установлено два щита управления (ЩУ) холодильными установками на номинальные токи 400 и 600 А. Коммутационная и защитная аппаратура от компаний ABB, Danfoss. Исполнение шкафов: двухдверное. На внешнюю панель вынесены индикаторные лампы контроллеров и вентиляционные решетки для приточного вентилятора.

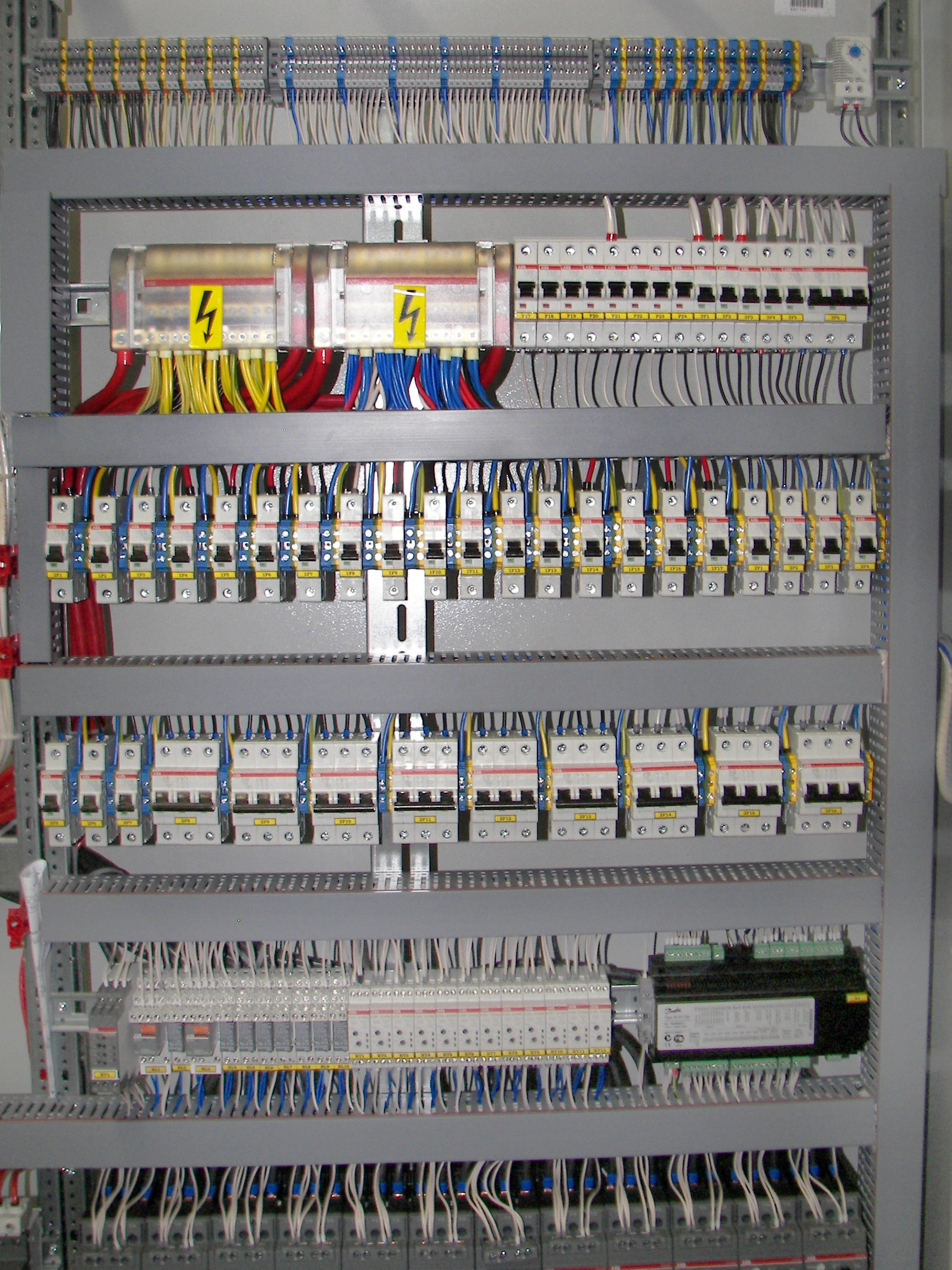

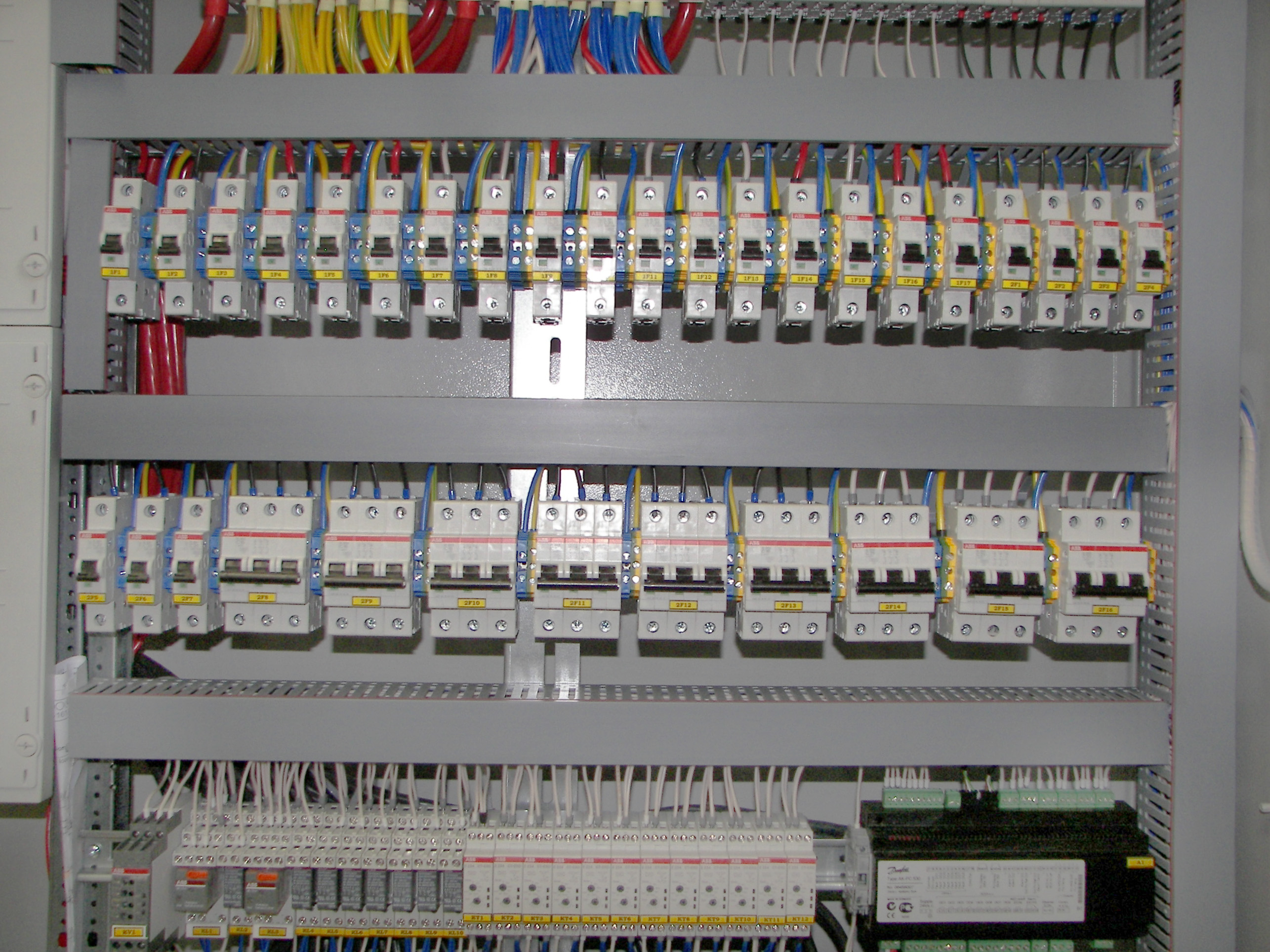

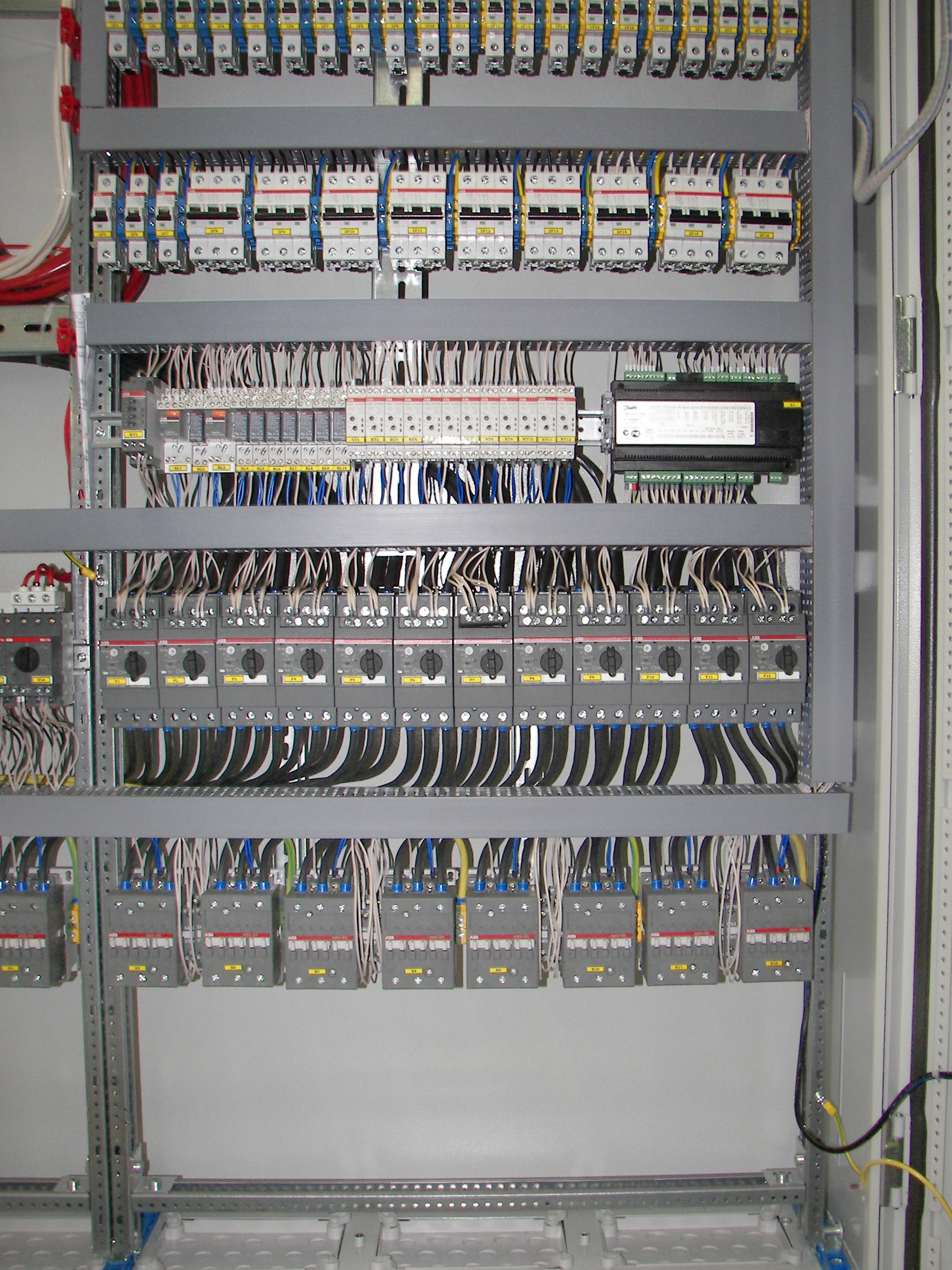

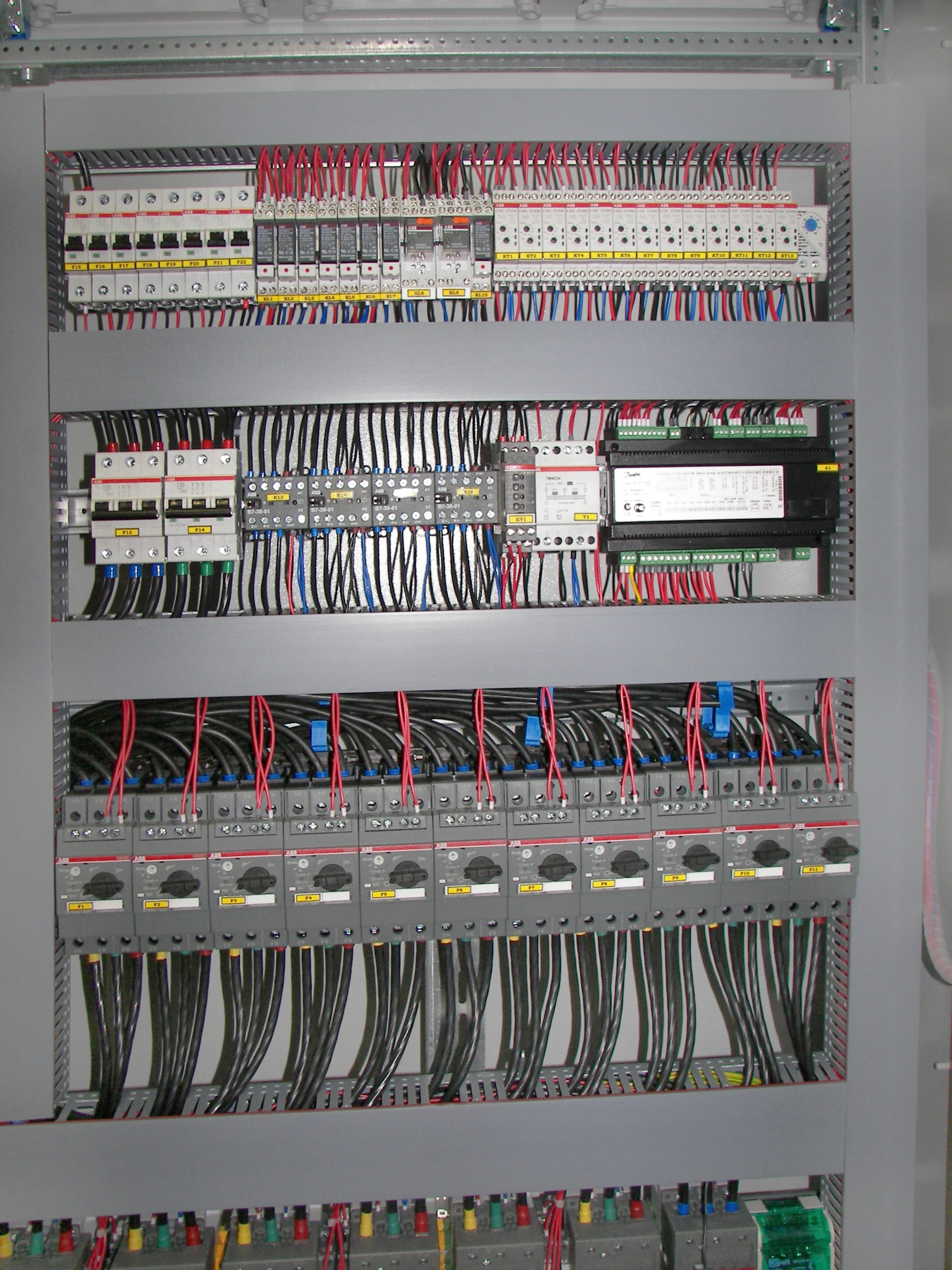

- Первый ЩУ предназначен для управления и защиты промышленных компрессоров. На вводе установлен автоматический выключатель (АВ) ABB номиналом 400 А. На отходящих фидерах: автоматы ABB S203, контакторы ABB B-7-40-00 и ABB А-63-30-00, контроллеры Danfoss, интерфейсные реле CR-M и CR-P. Доступ к силовым токоведущим частям закрыт пластронами.

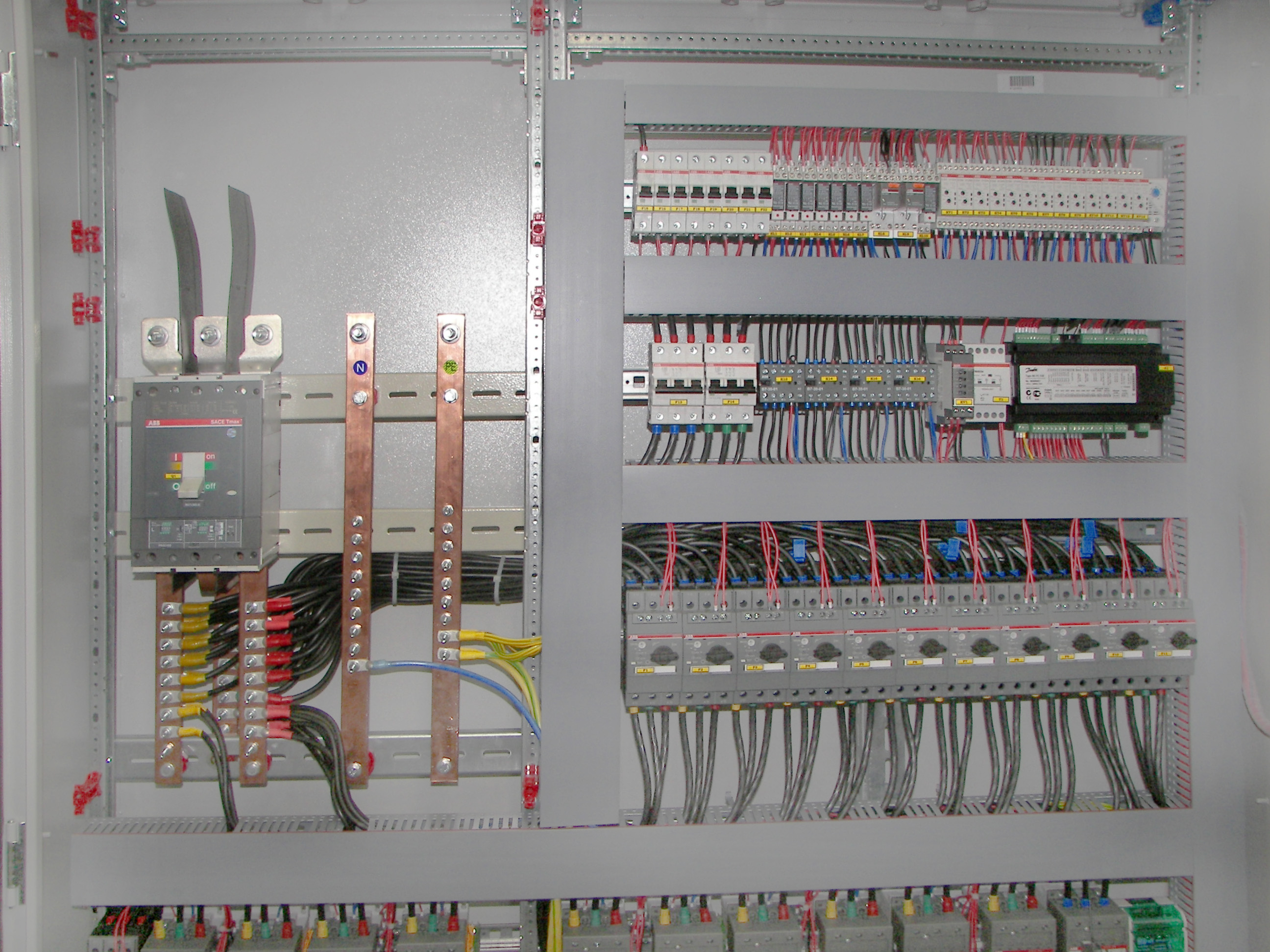

- От вводного автомата отходит шинный распределительный мост. Материал: медь. Для уменьшения нагрева токоведущих частей и увеличения пропускной способности по току силовые провода проложены вне кабель-каналов. Предусмотрены нулевая рабочая (N) и нулевая защитная (PE) шины (медь).

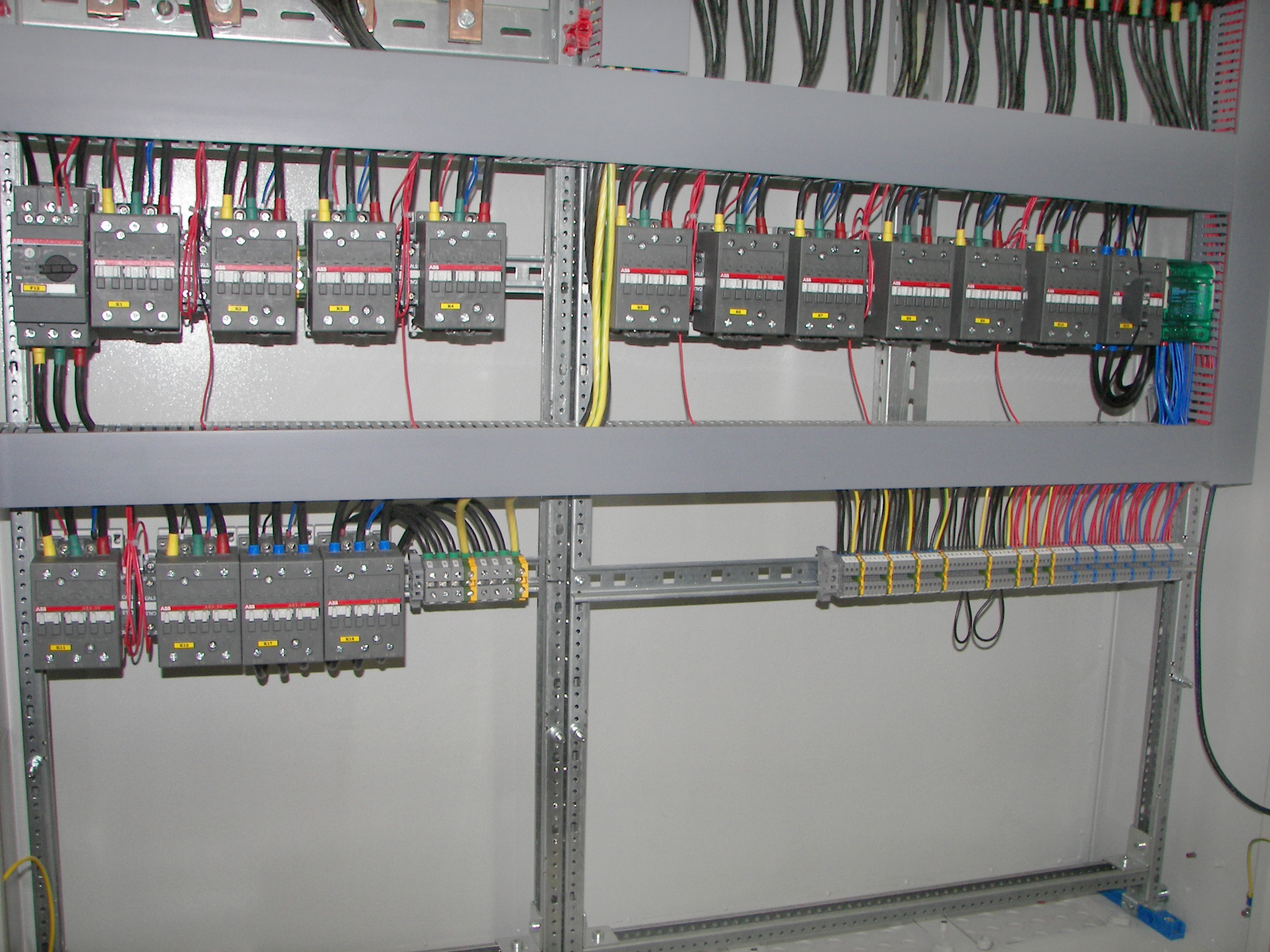

- Используется непосредственное подключение силовых потребителей через контакторы. Управляющие сигналы подключены на соответствующие клеммы. Цветовая маркировка фаз нанесена при помощи термоусадки.

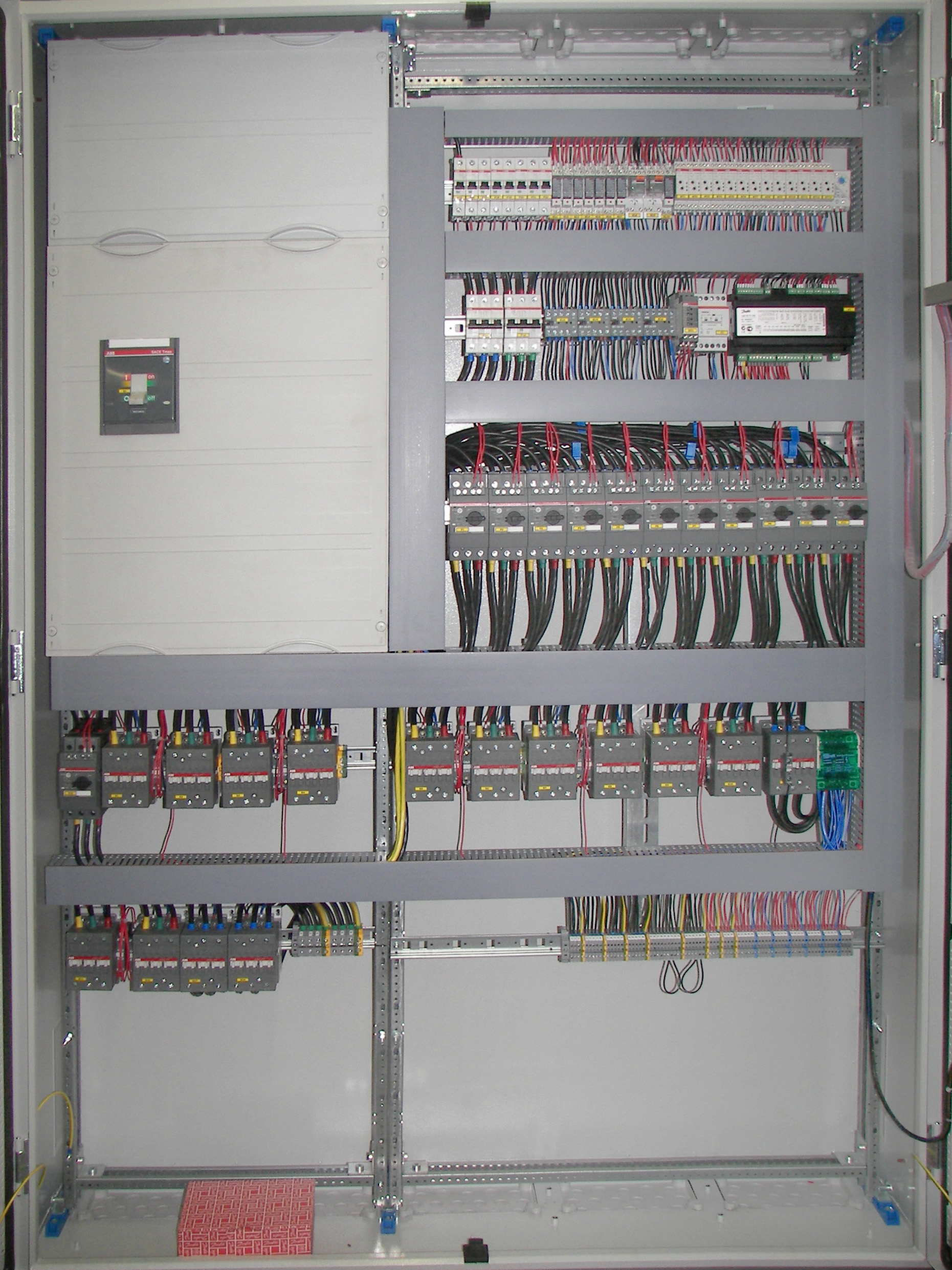

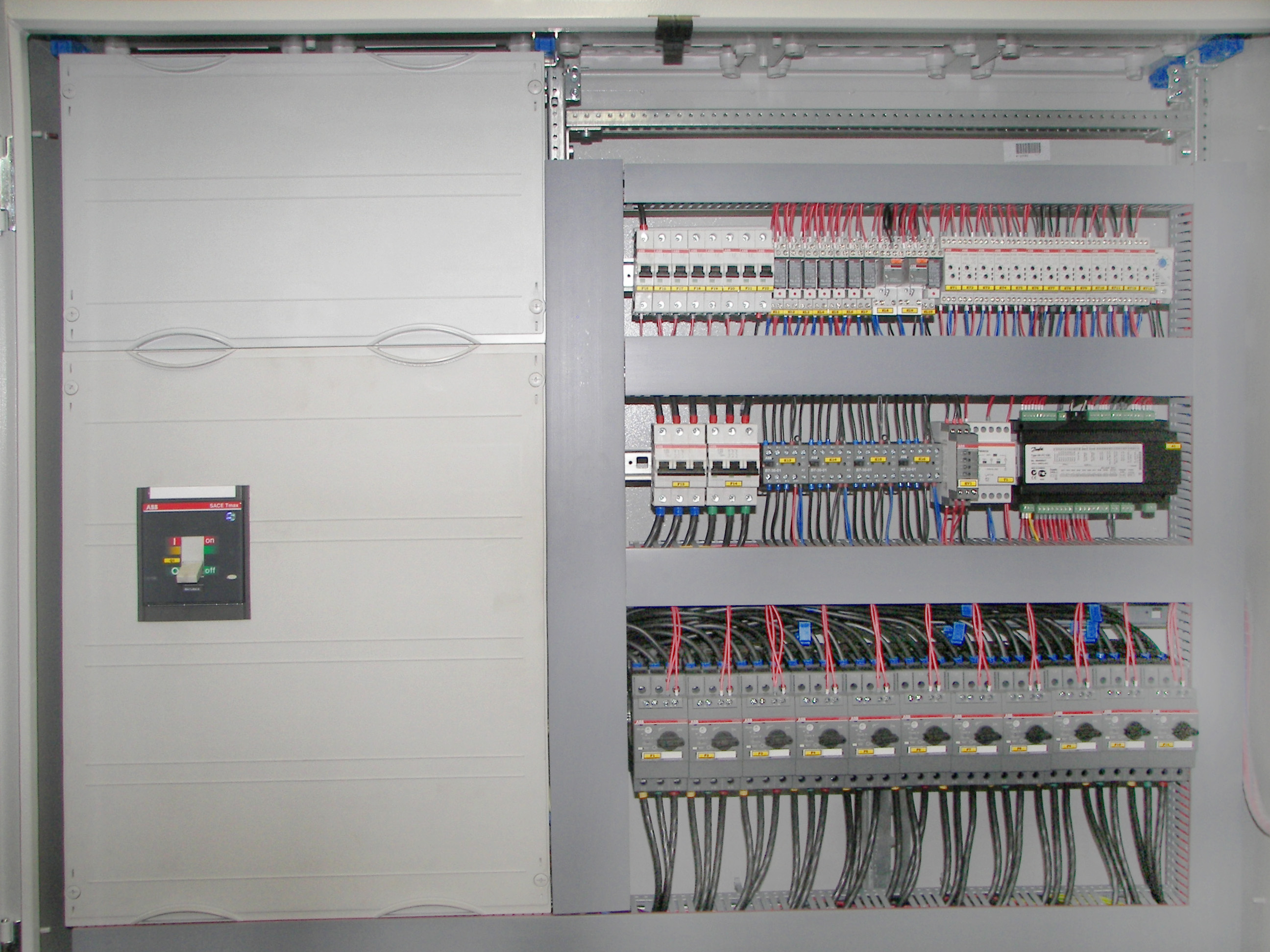

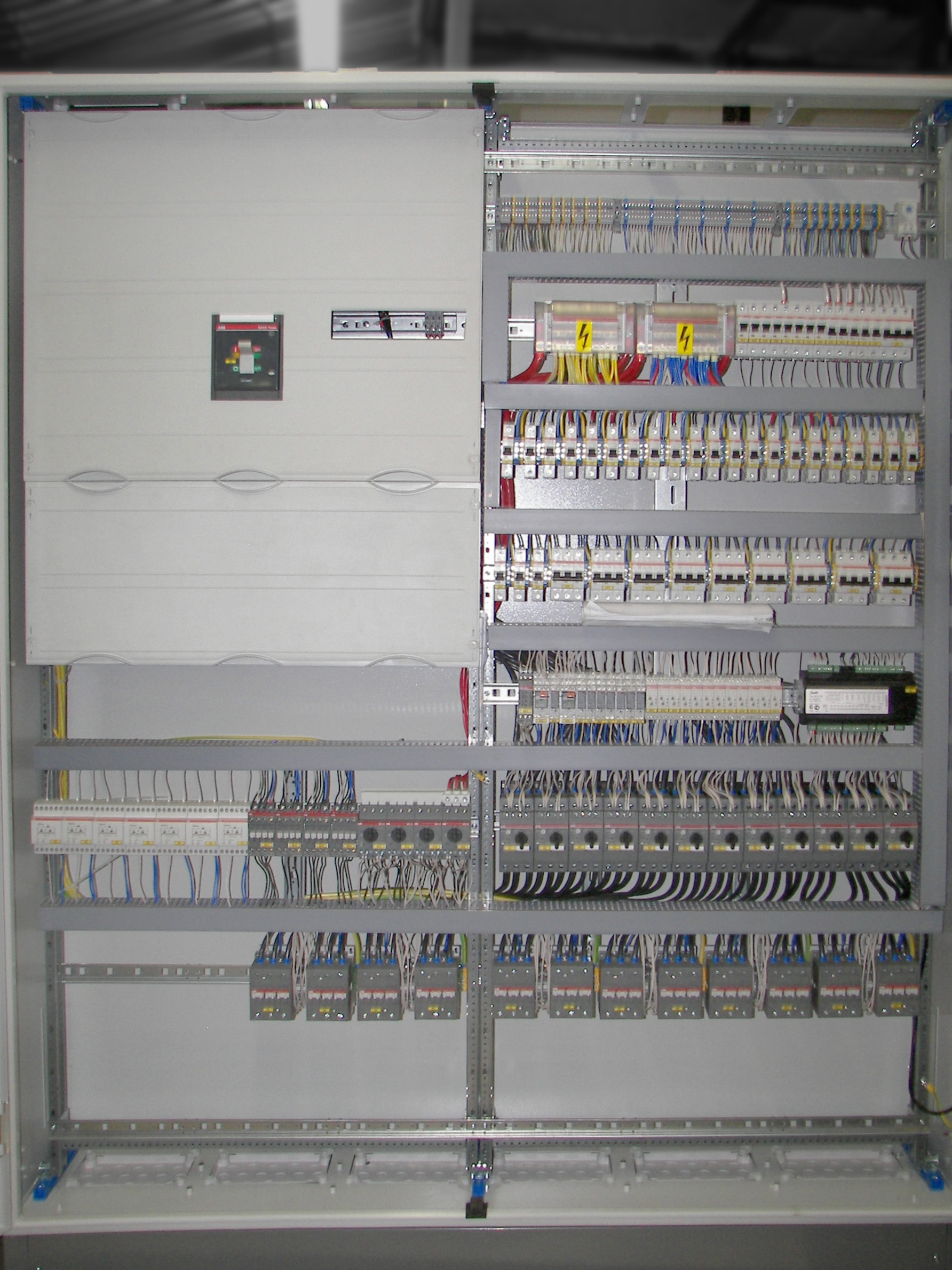

- Второй ЩУ предназначен для управления холодильными установками. Номинал: 630 А. Силовые контакторы ABB А-63-30-00, контроллеры Danfoss. Силовые токоведущие части закрыты пластронами.
-

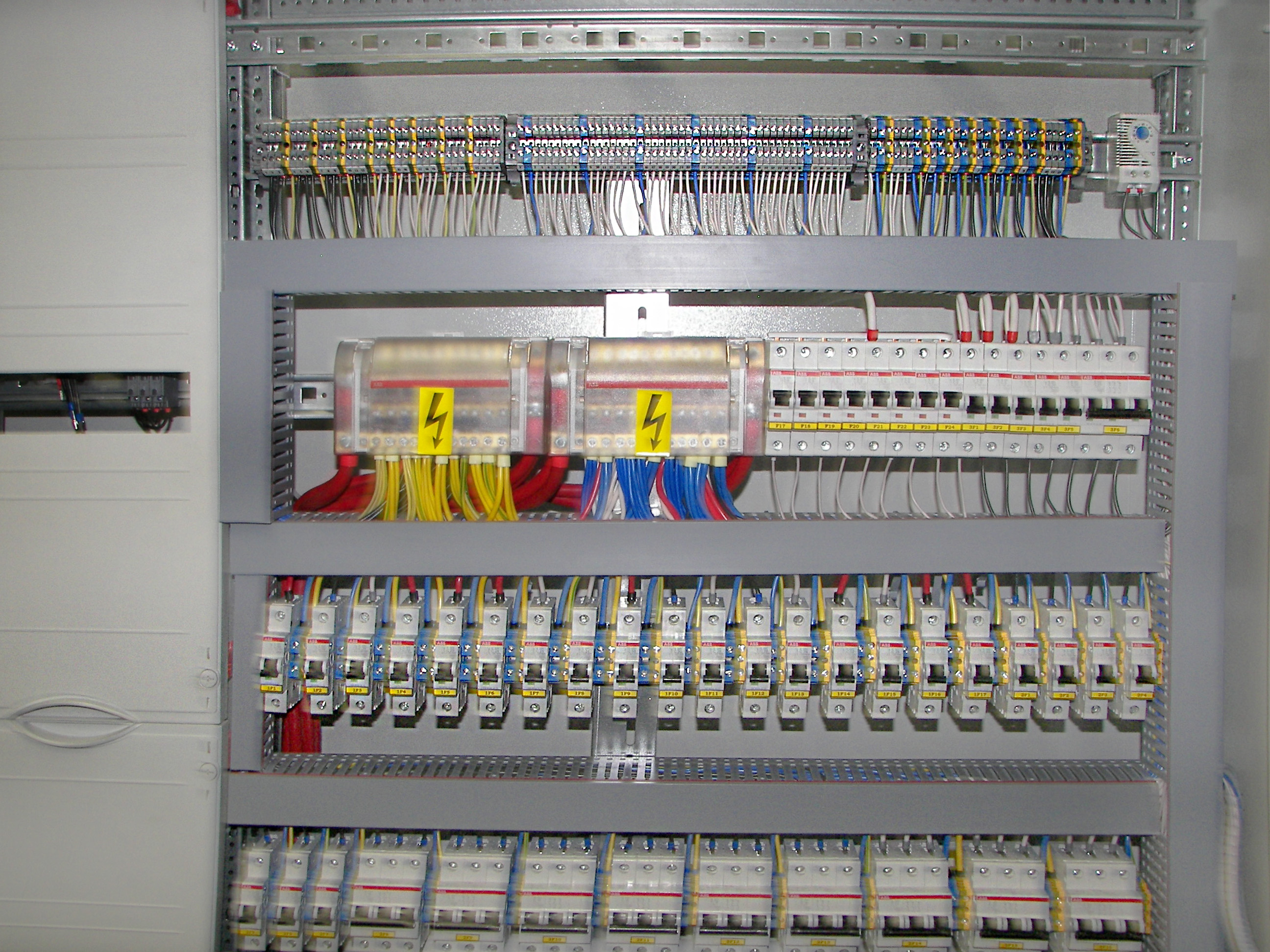

Разведение силовых проводников (фазные и нулевые провода) выполнено через кросс-модули BRT. Для облегчения разборки щита непосредственно возле автоматических выключателей установлены клеммы «N» и «PE».

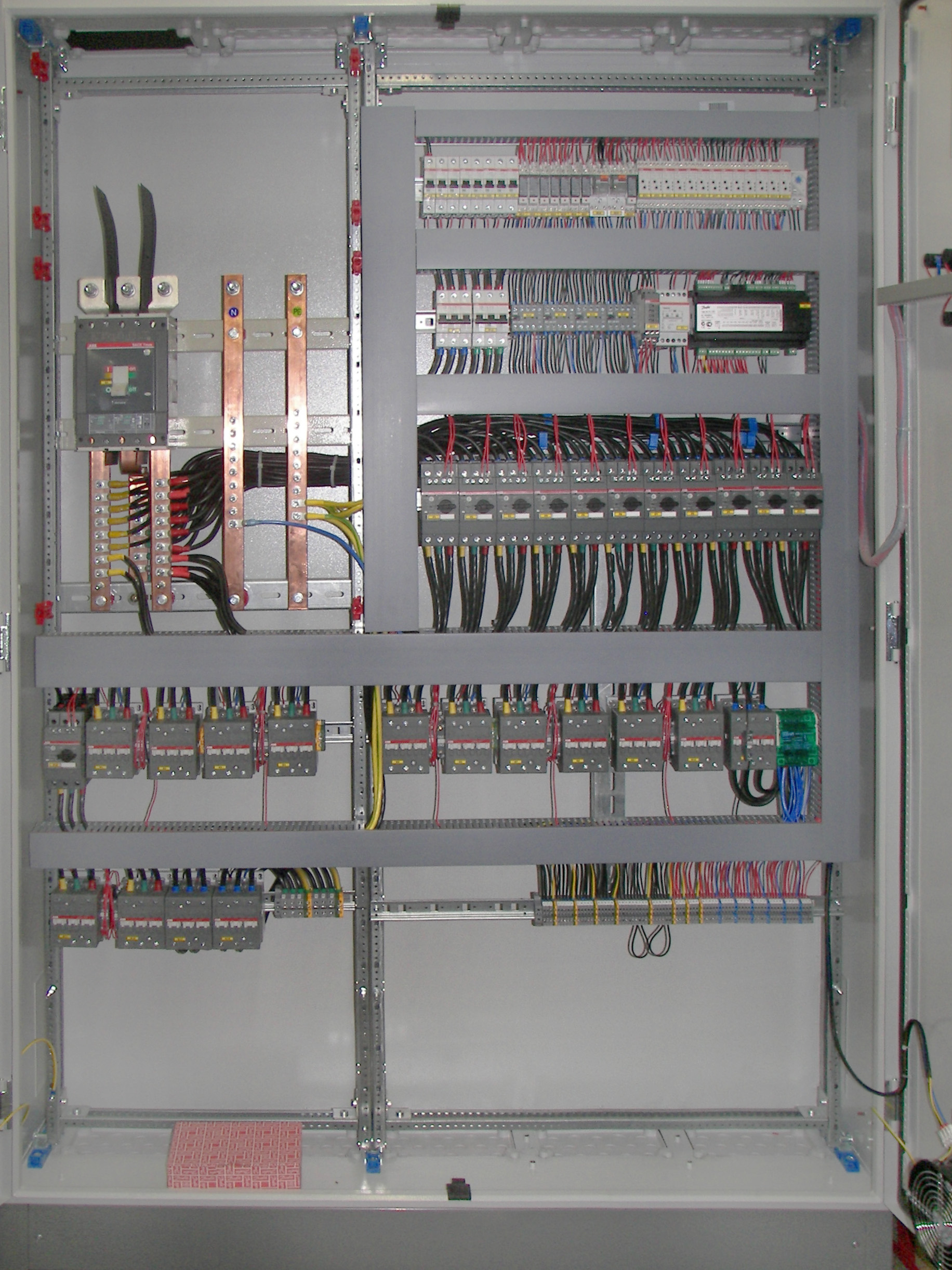

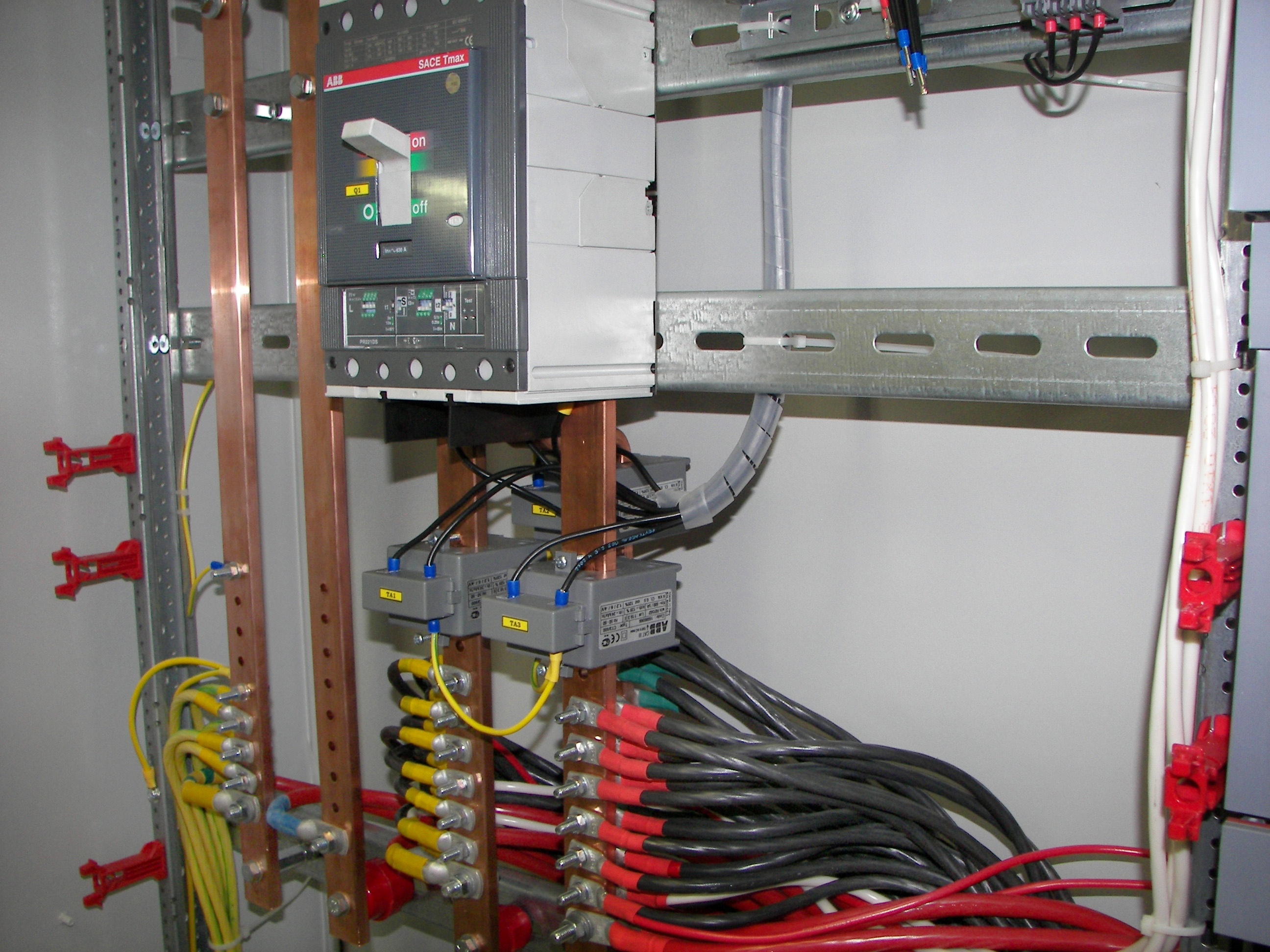

- От вводного АВ 630 А отходит жесткий шинный мост в медном исполнении. Подключение проводов осуществляется болтовыми наконечниками под опрессовку.

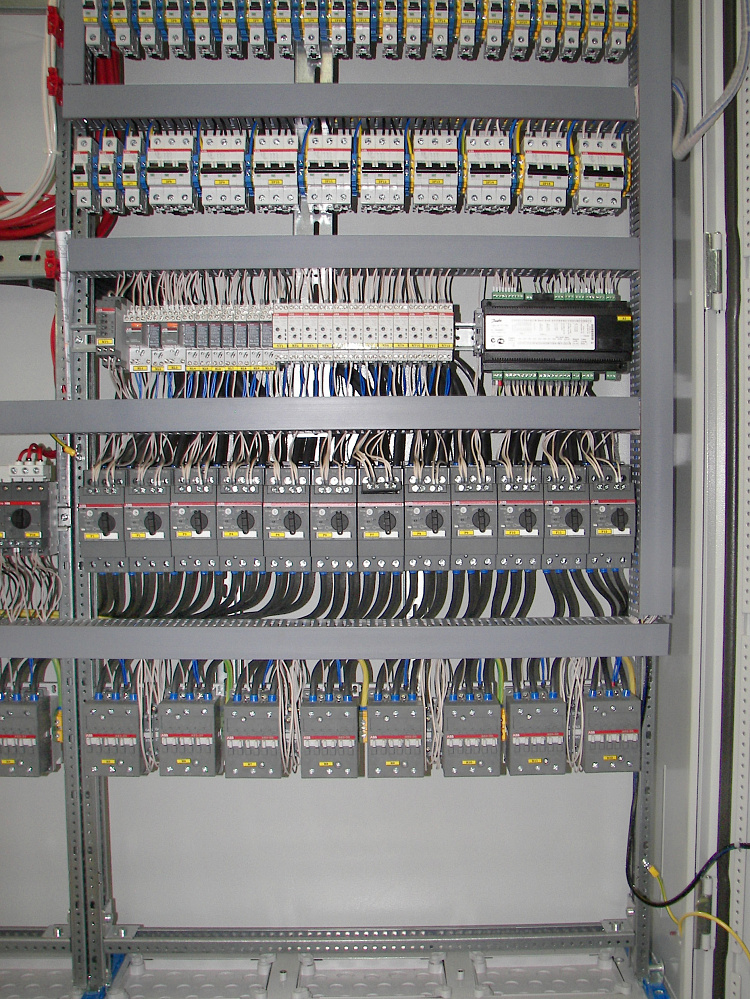

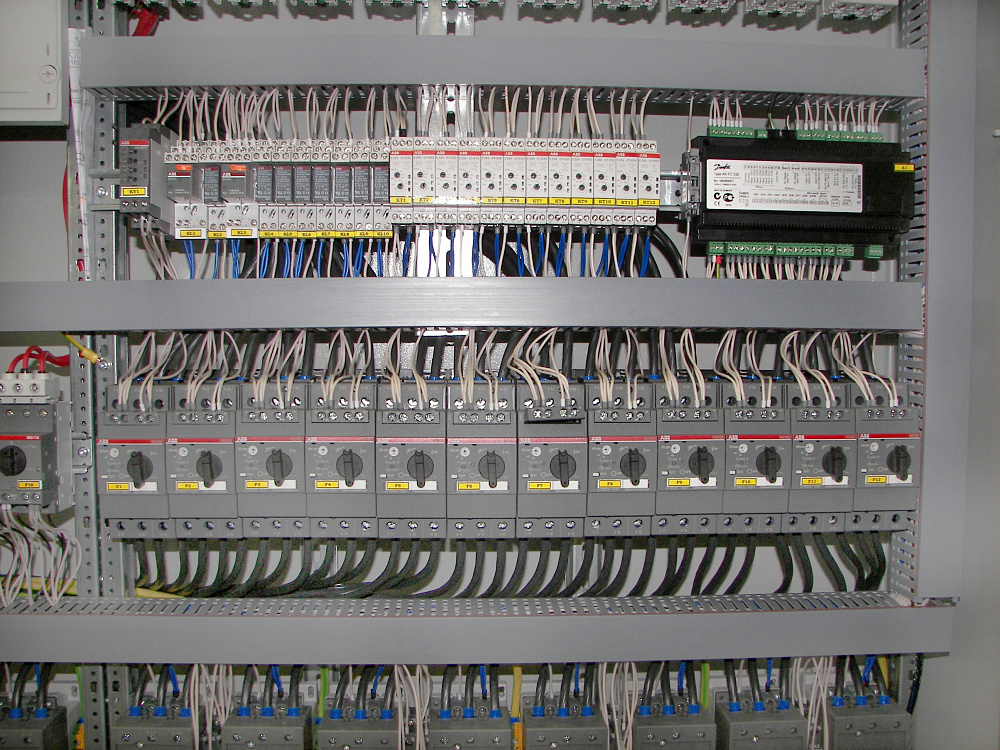

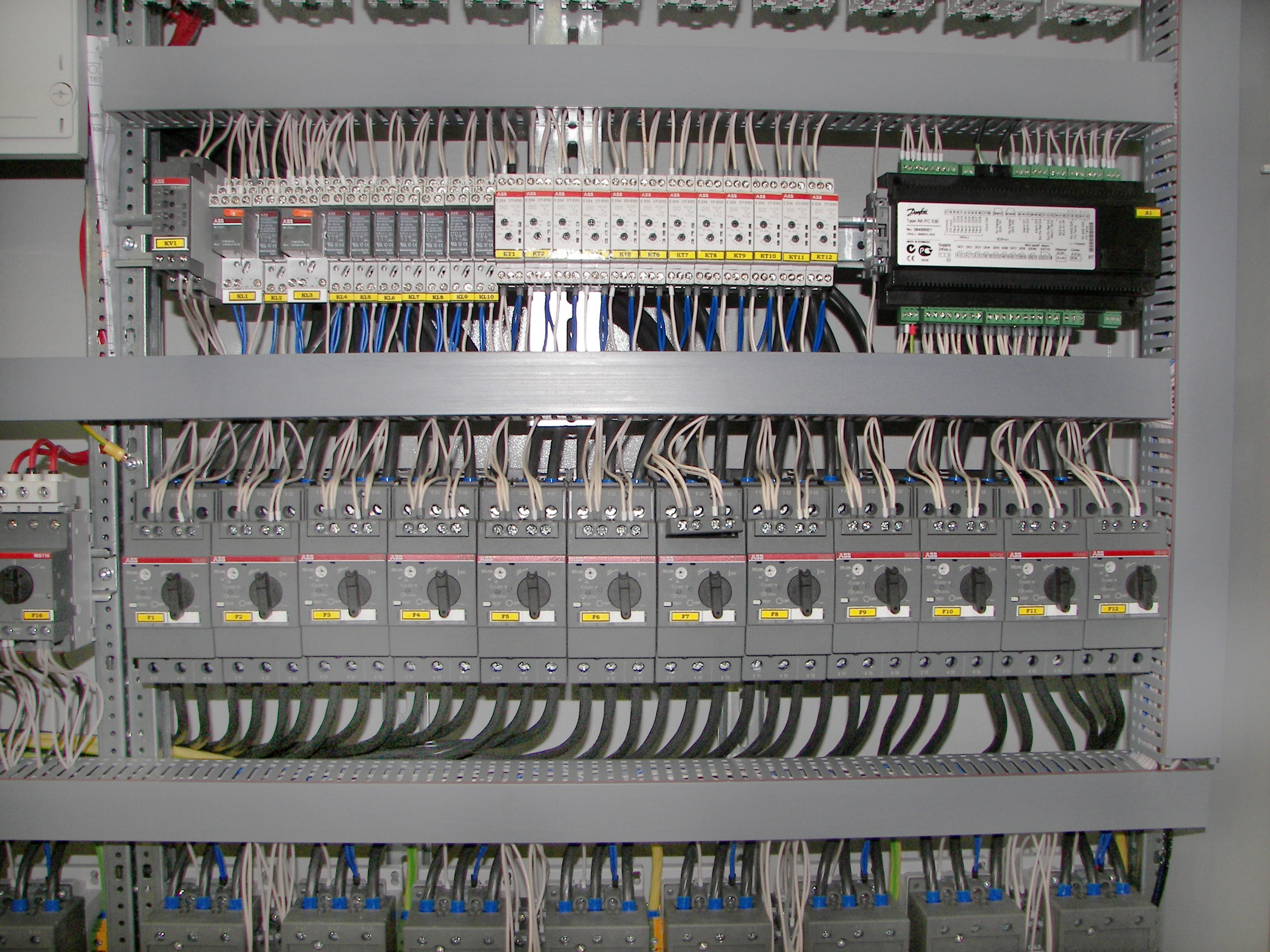

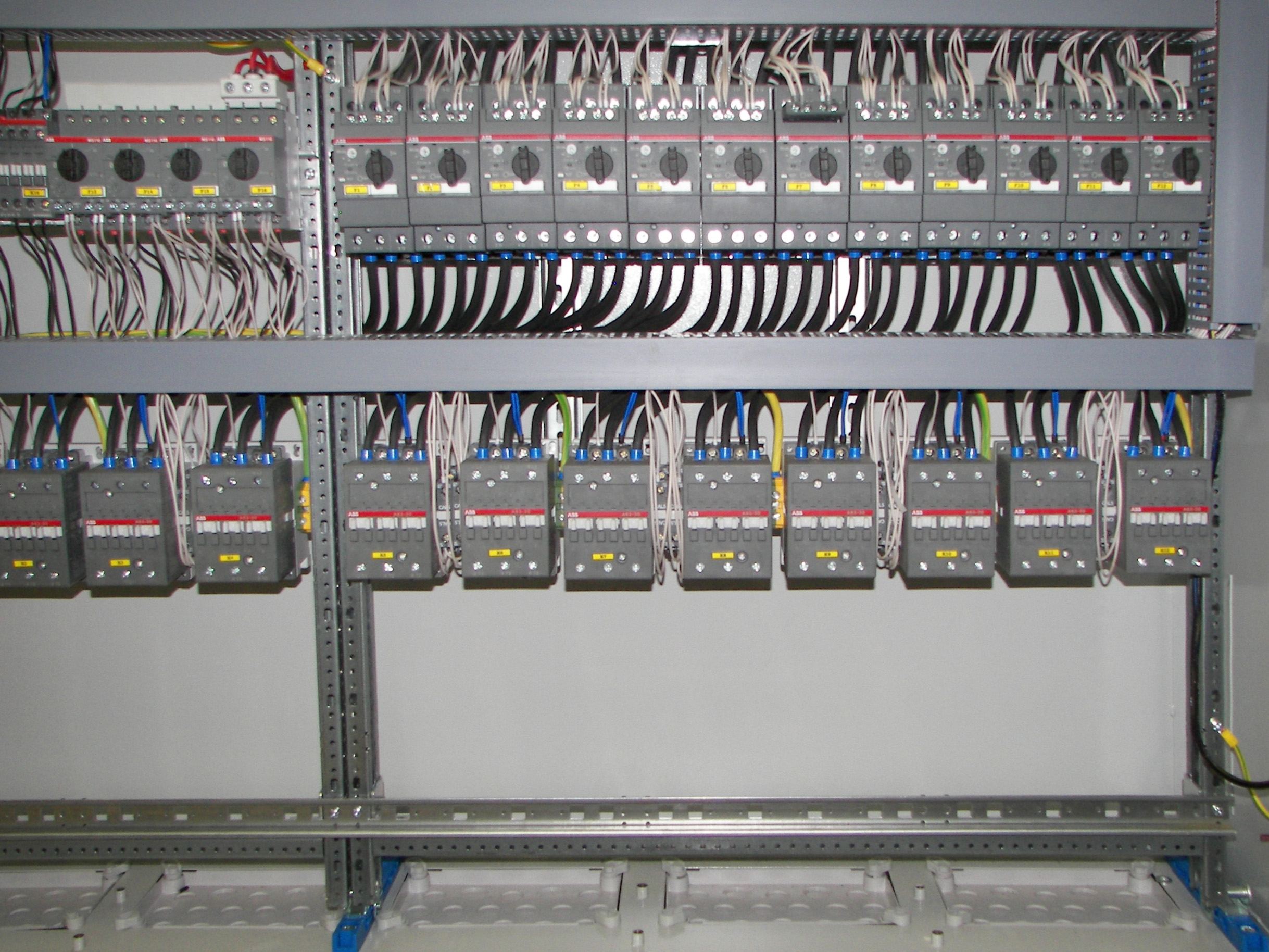

- Для защиты двигателей в обоих щитах использованы автоматы MS-450. Вспомогательные контакты и изоляционные барьеры не используются.
