Щиты газотурбинной установки в отделении производства не концентрированной азотной кислоты.
Газотурбинные установки (ГТУ) представляют собой единый, относительно компактный энергетический комплекс, в котором работают спаренные генератор и силовая турбина. В нашем случае ГТУ применяется в энергосистеме отделения производства неконцентрированной азотной кислоты. Пуск машины осуществляется от раздельного распредщита ЩС.

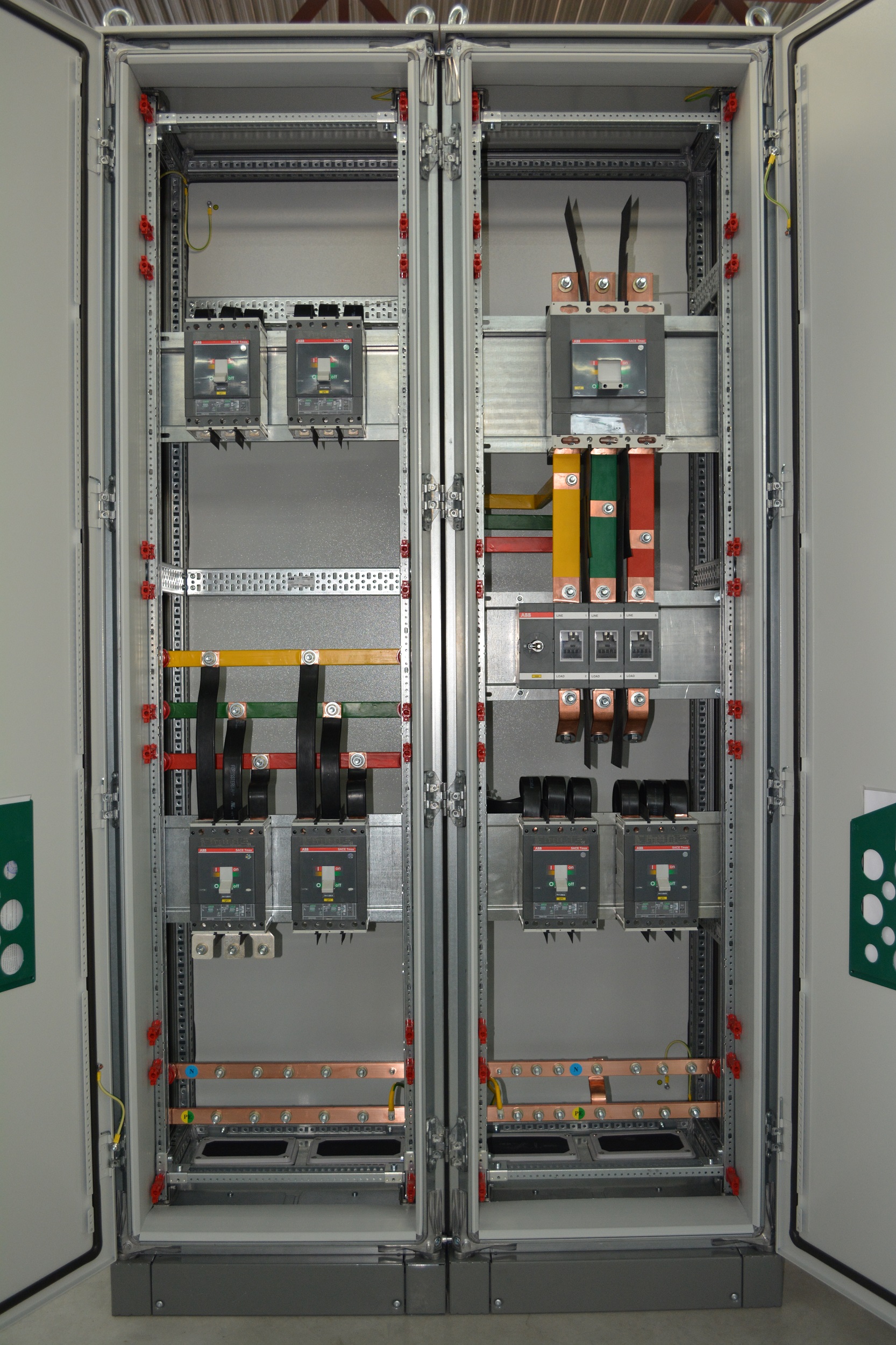

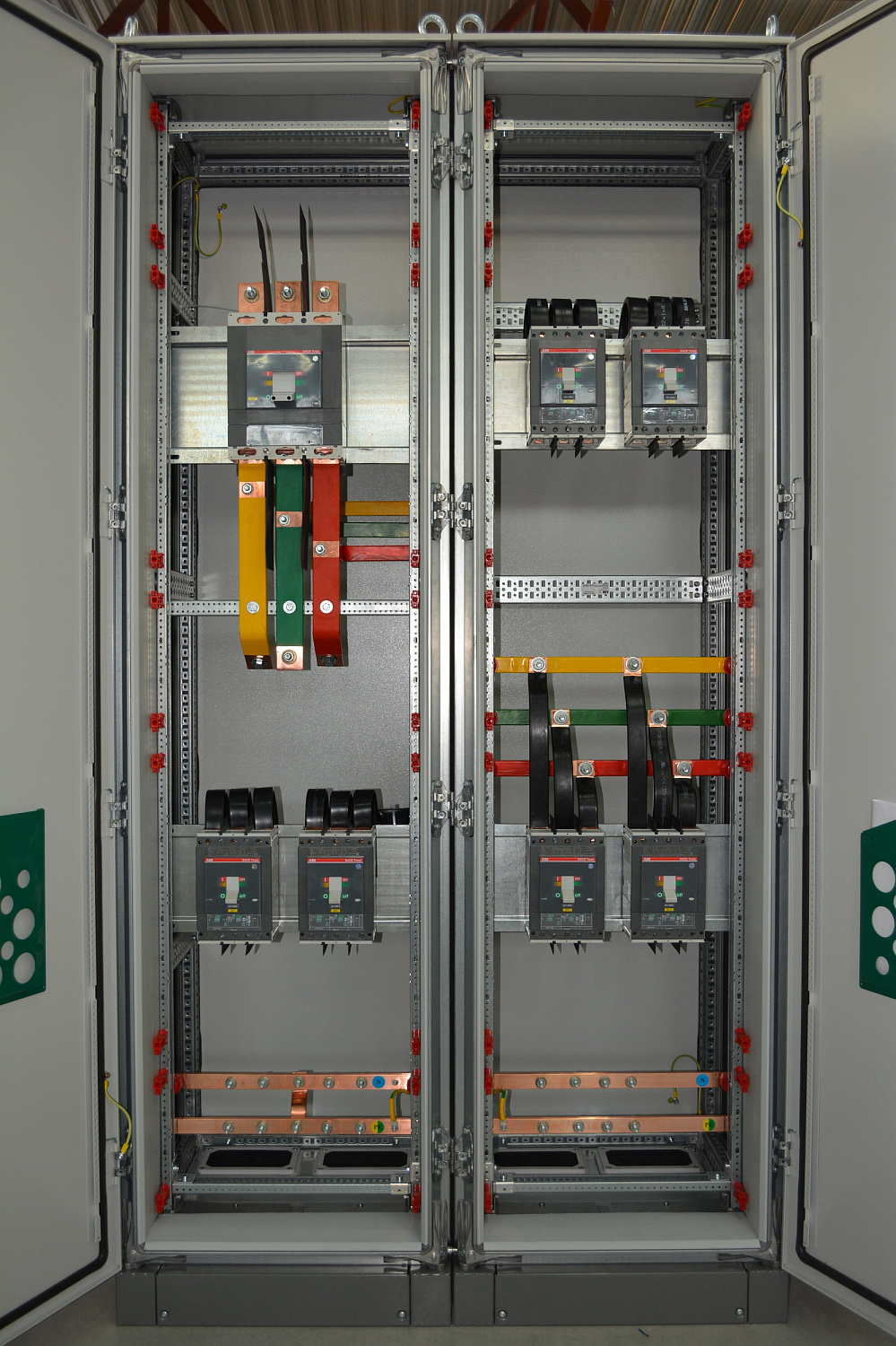

Электроснабжение оборудования 0,4 кВ, необходимого для безаварийной остановки производства (первая особая категория надежности), осуществляется от шкафа 5ЩСУ. Подключение щита выполнено по трехфидерной схеме. Питание предусмотрено от двух отдельных вводов и резервного дизель-генератора (ДГУ).
- Корпуса серии TriLine-R, а также все комплектующие, использующиеся в данных щитах, производства фирмы ABB;

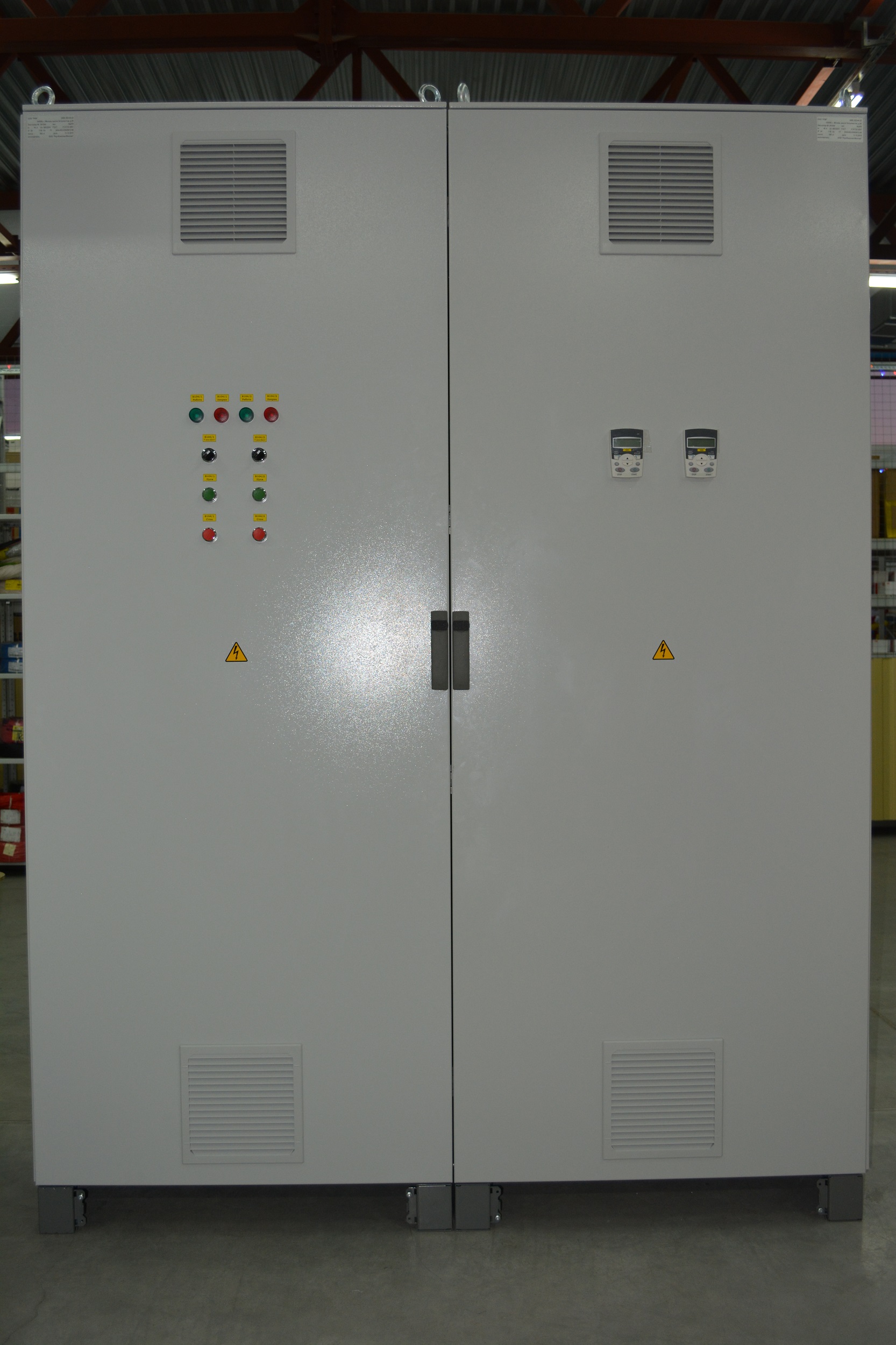

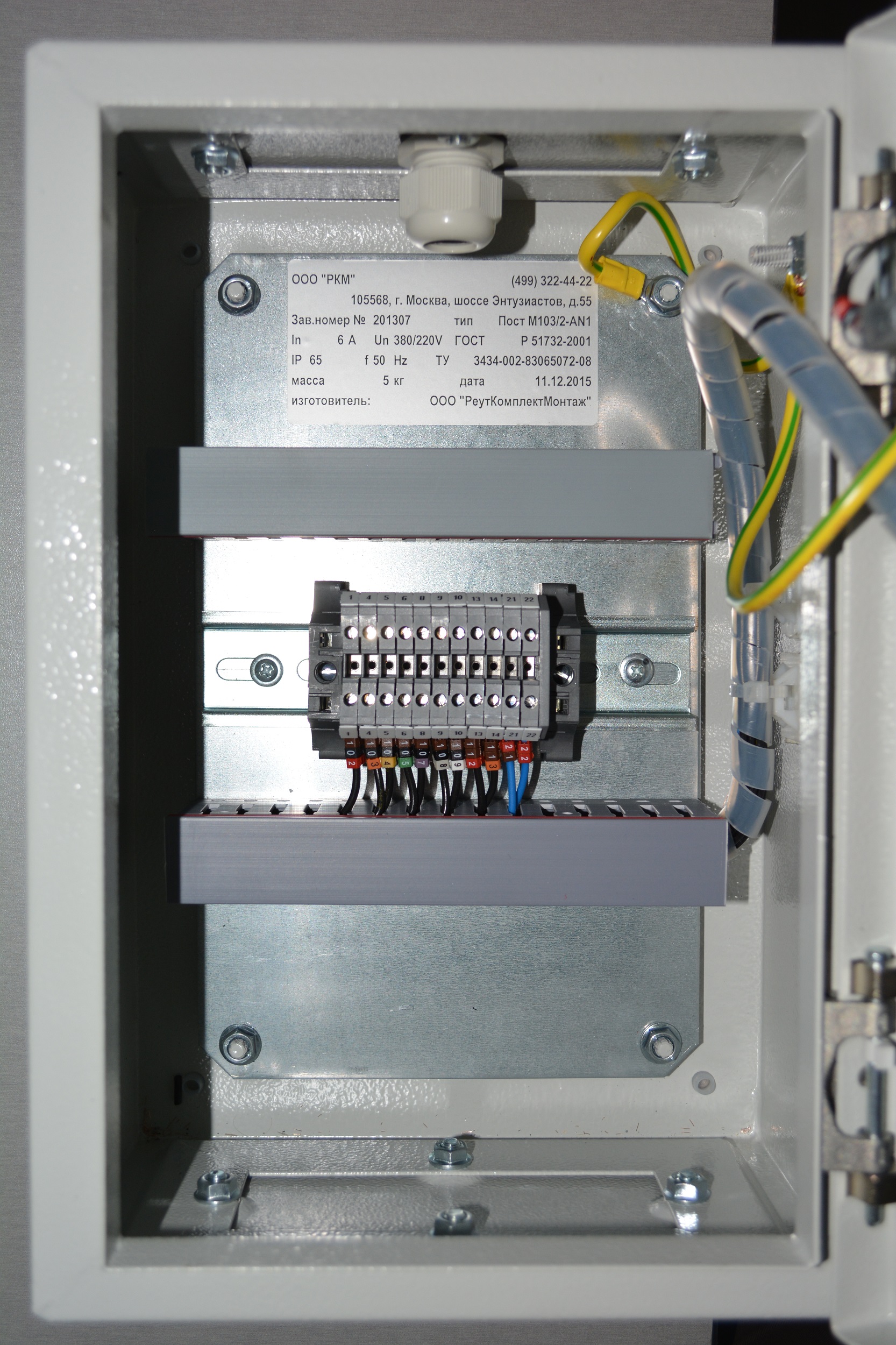

- Щит 5ЩРВ запитывает вентиляционное оборудование, а также служит для его управления. Сам электрический щит подключен по однофидерной схеме к щиту 5ЩСУ. В 5ЩРВ предусмотрено отключение вентиляции при возникновении пожара;

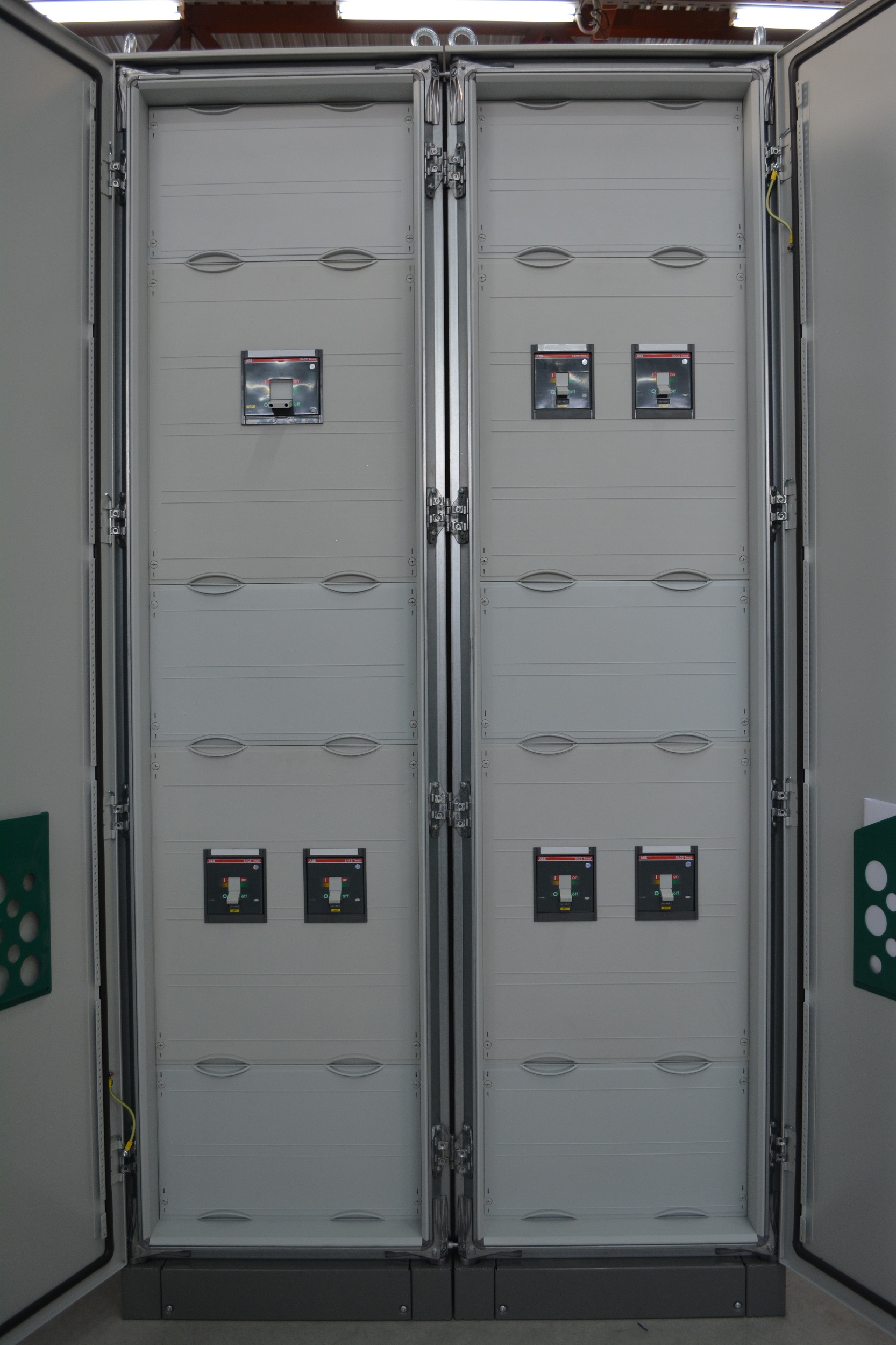

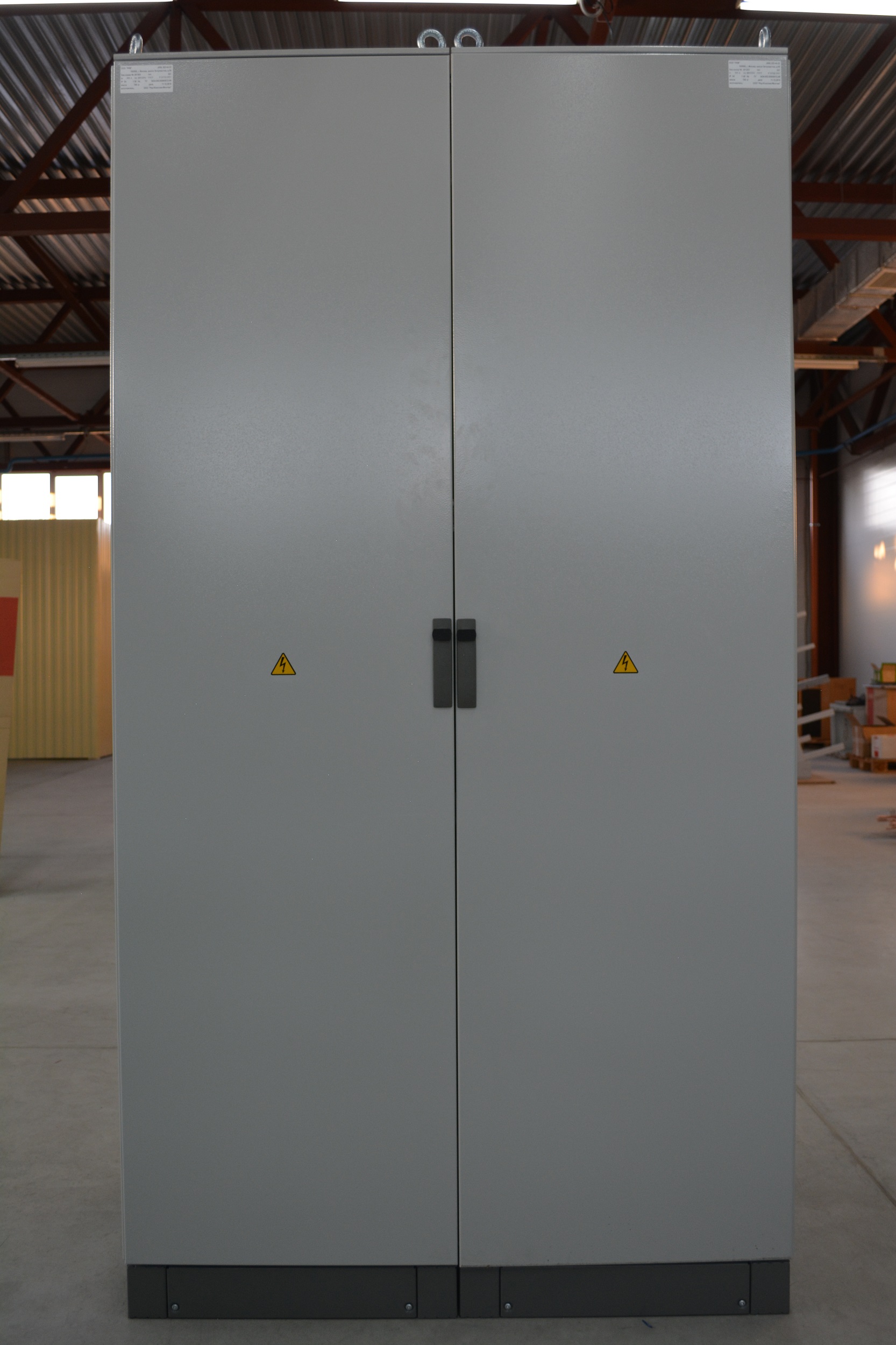

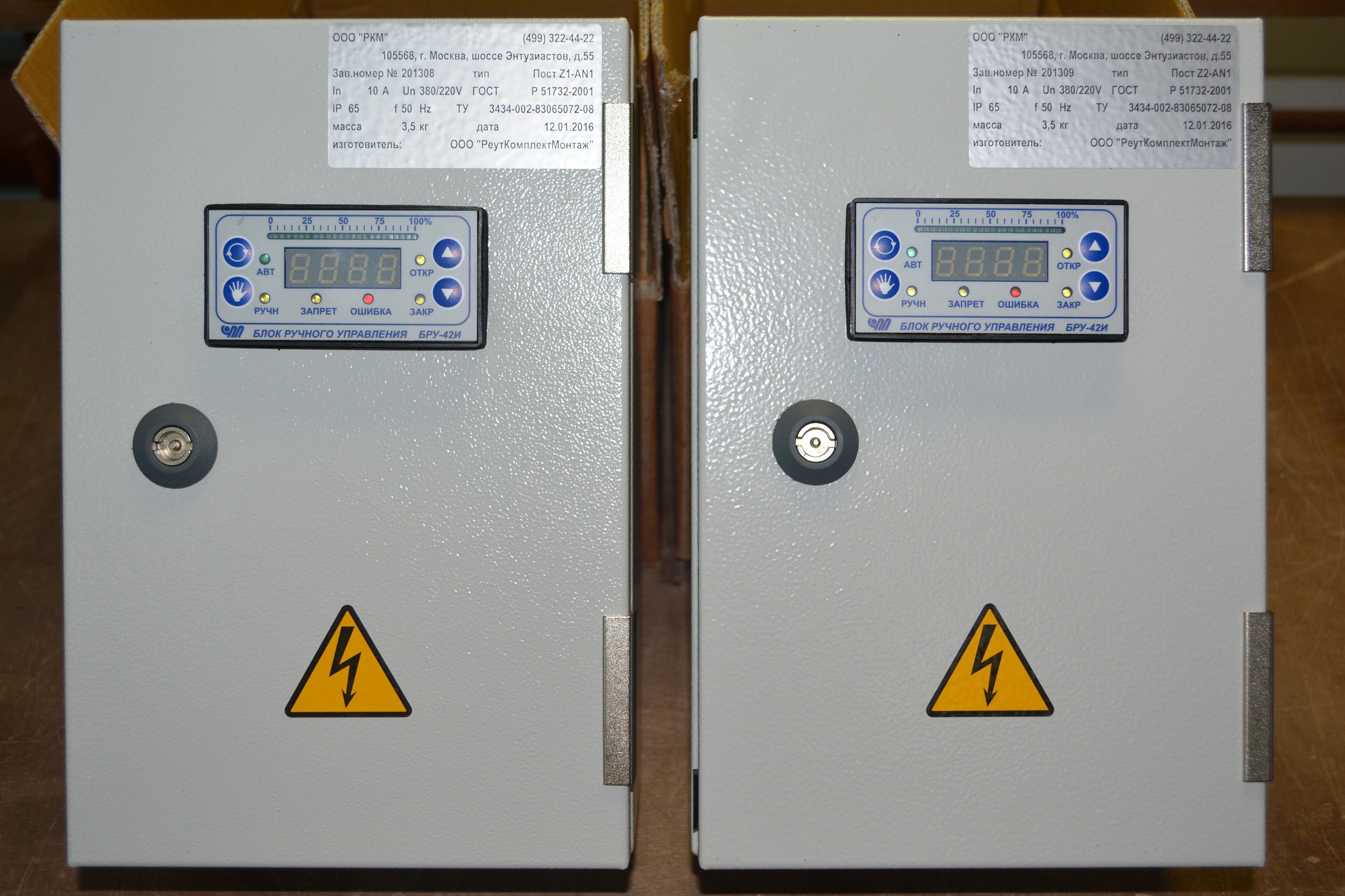

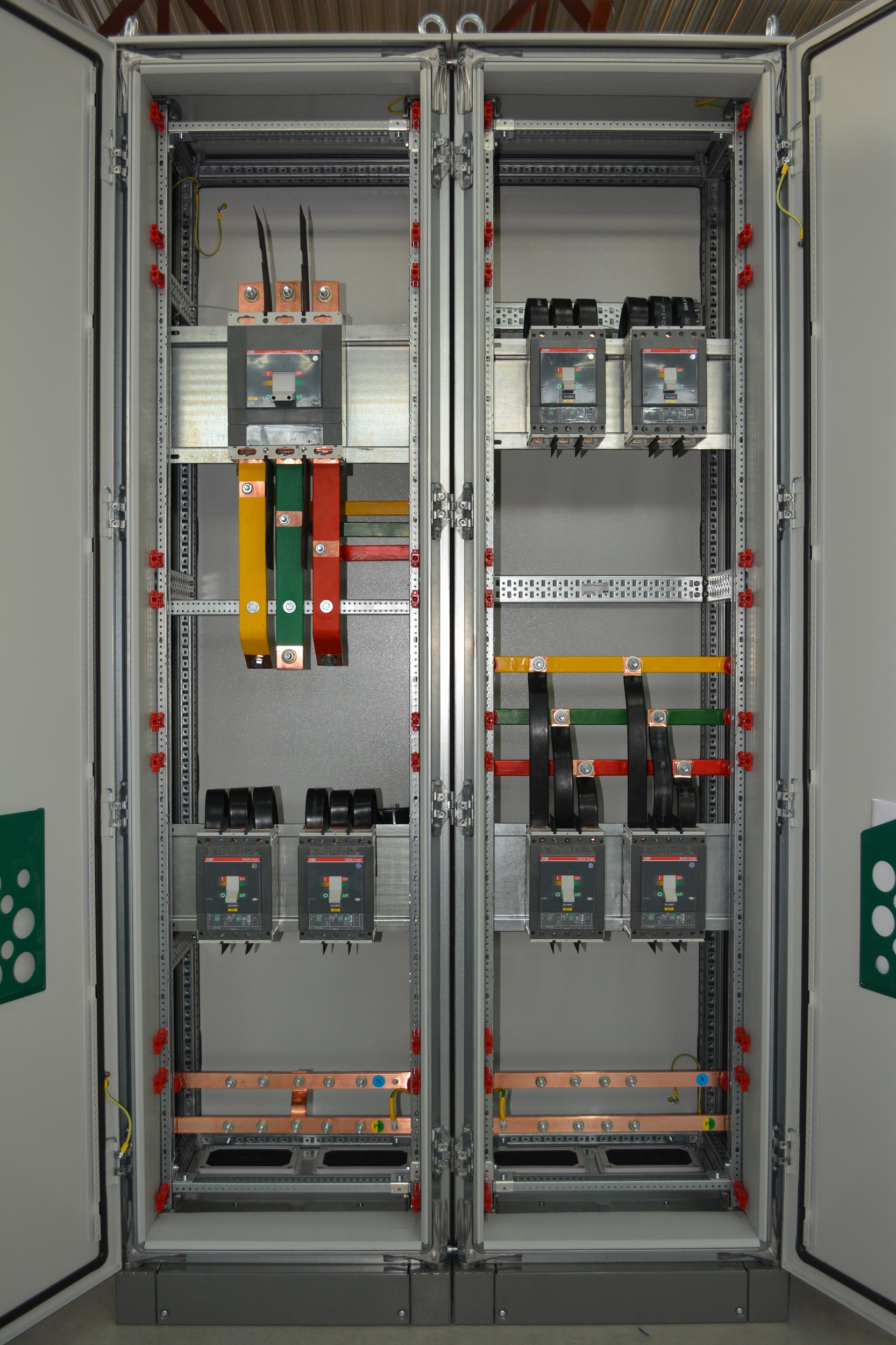

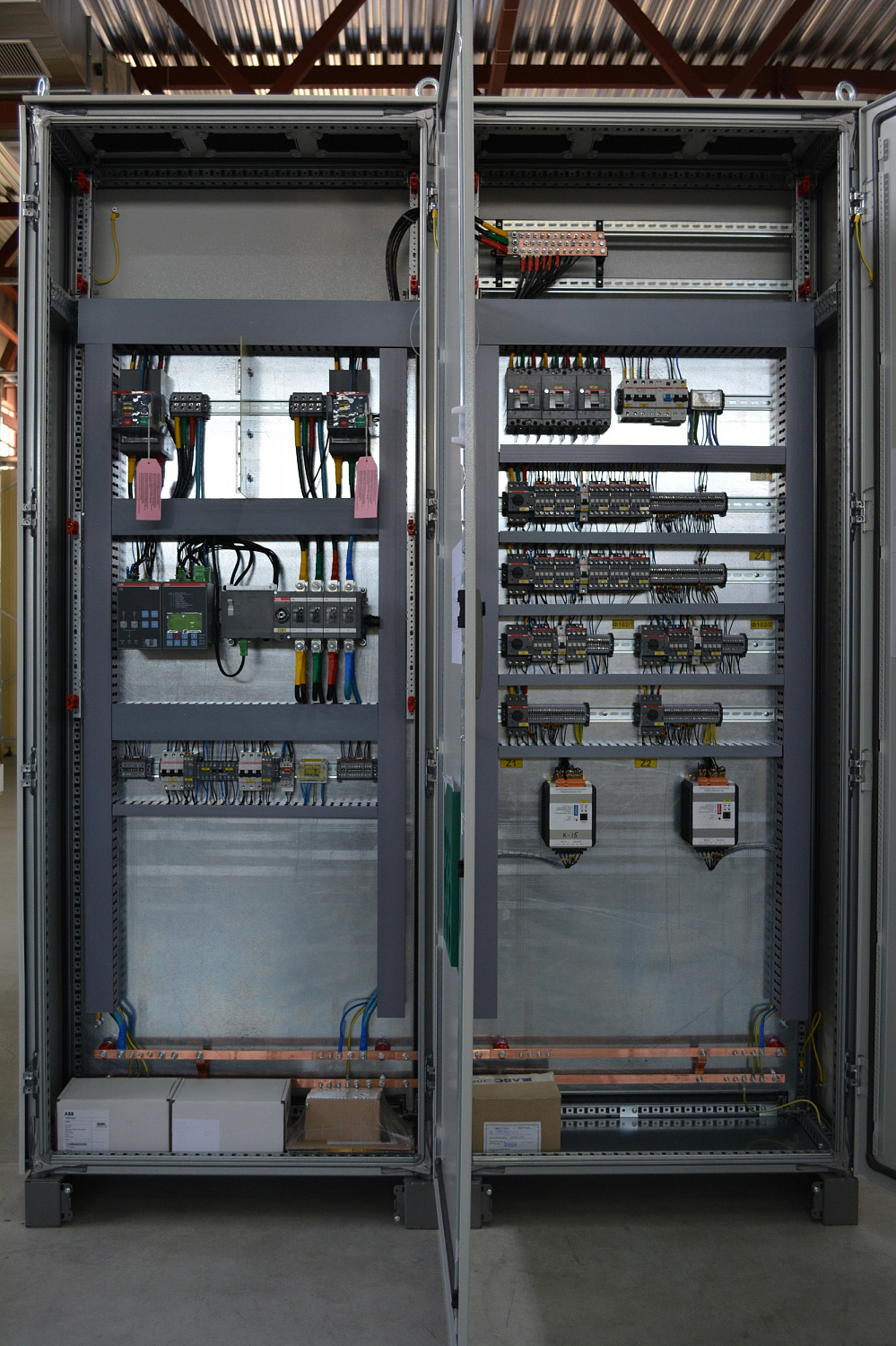

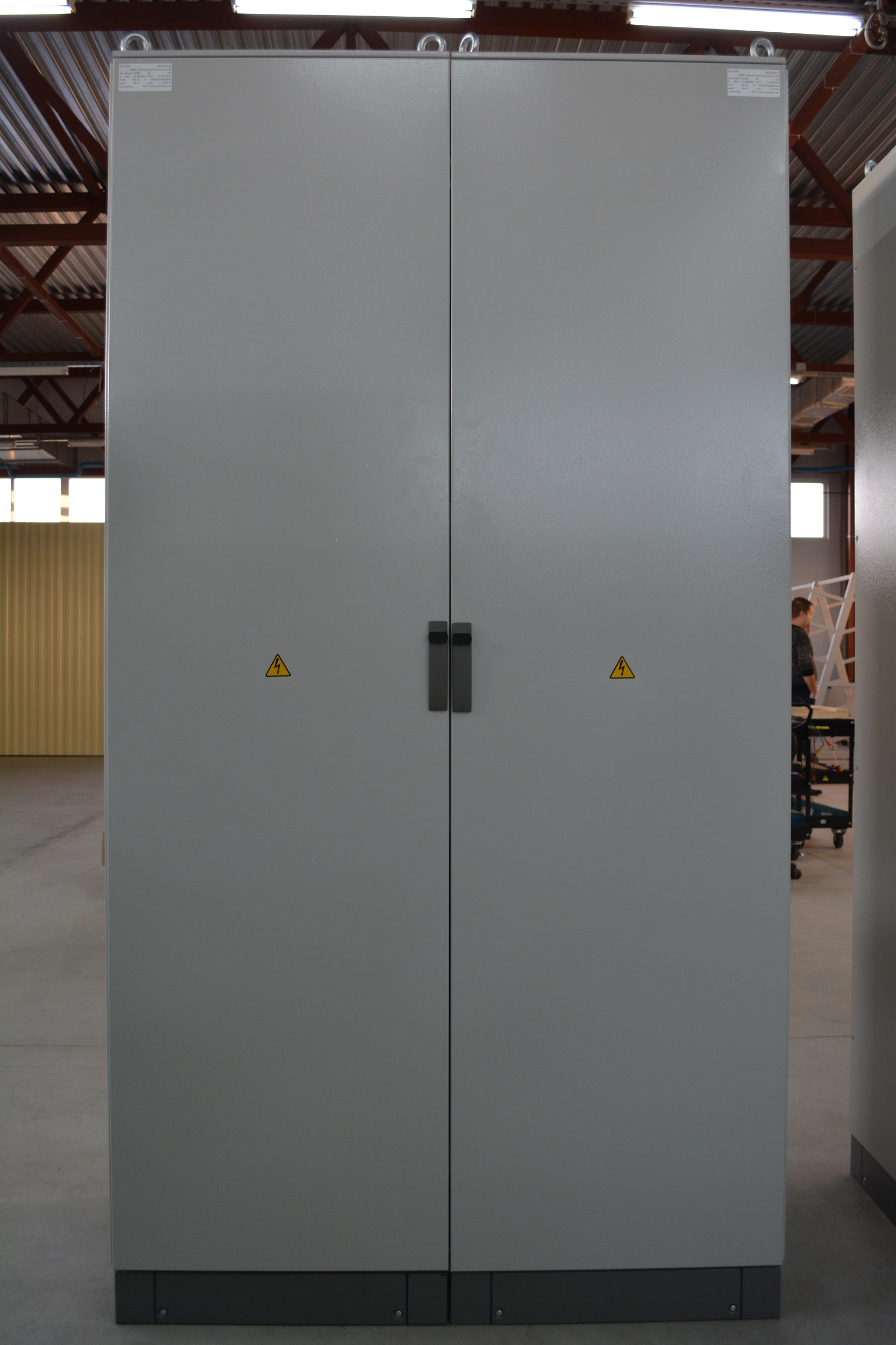

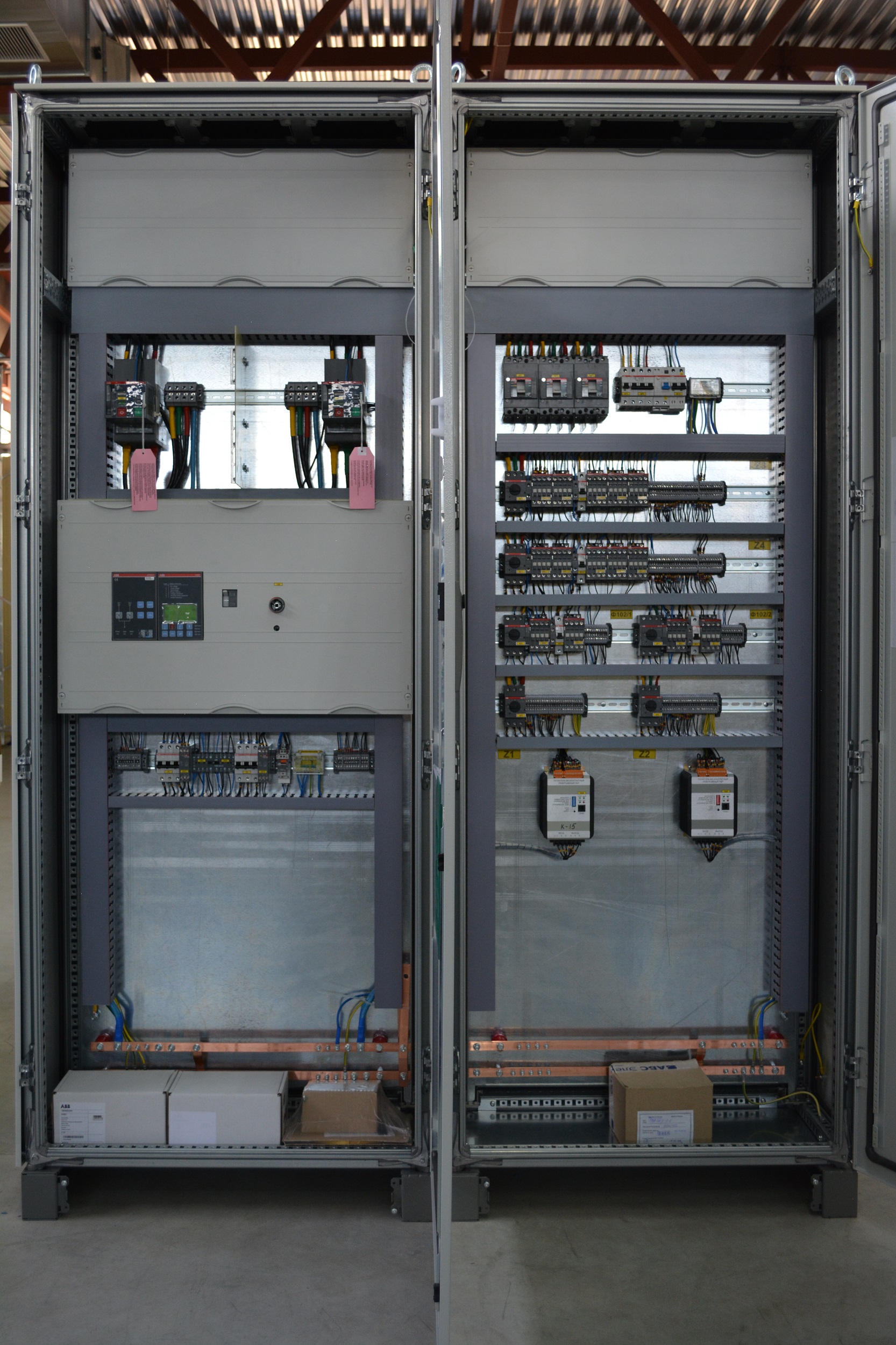

- Щит 5ЩСУ предусмотрен для электроснабжения оборудования 0,4кВ, выделенного в группу потребителей необходимых для безаварийной остановки производства. Электрощит подключен по трехфидерной схеме к I и II секции РУ-0,4кВ и к РП-0,4кВ ДГУ с применением 2 блоков автоматического включения резерва (АВР). 1й из которых - ATS022, переключает 2 ввода РУ-0,4кВ, а 2й - OMD800, подключенный у реверсивному рубильнику с мотороприводом, подключает ДГУ, в случае пропадания напряжения на вводах от РУ-0,4кВ. Щит также используется для управления фильтрами воды и для регулирования положения задвижек с применением блоков ПБР-3И-9;

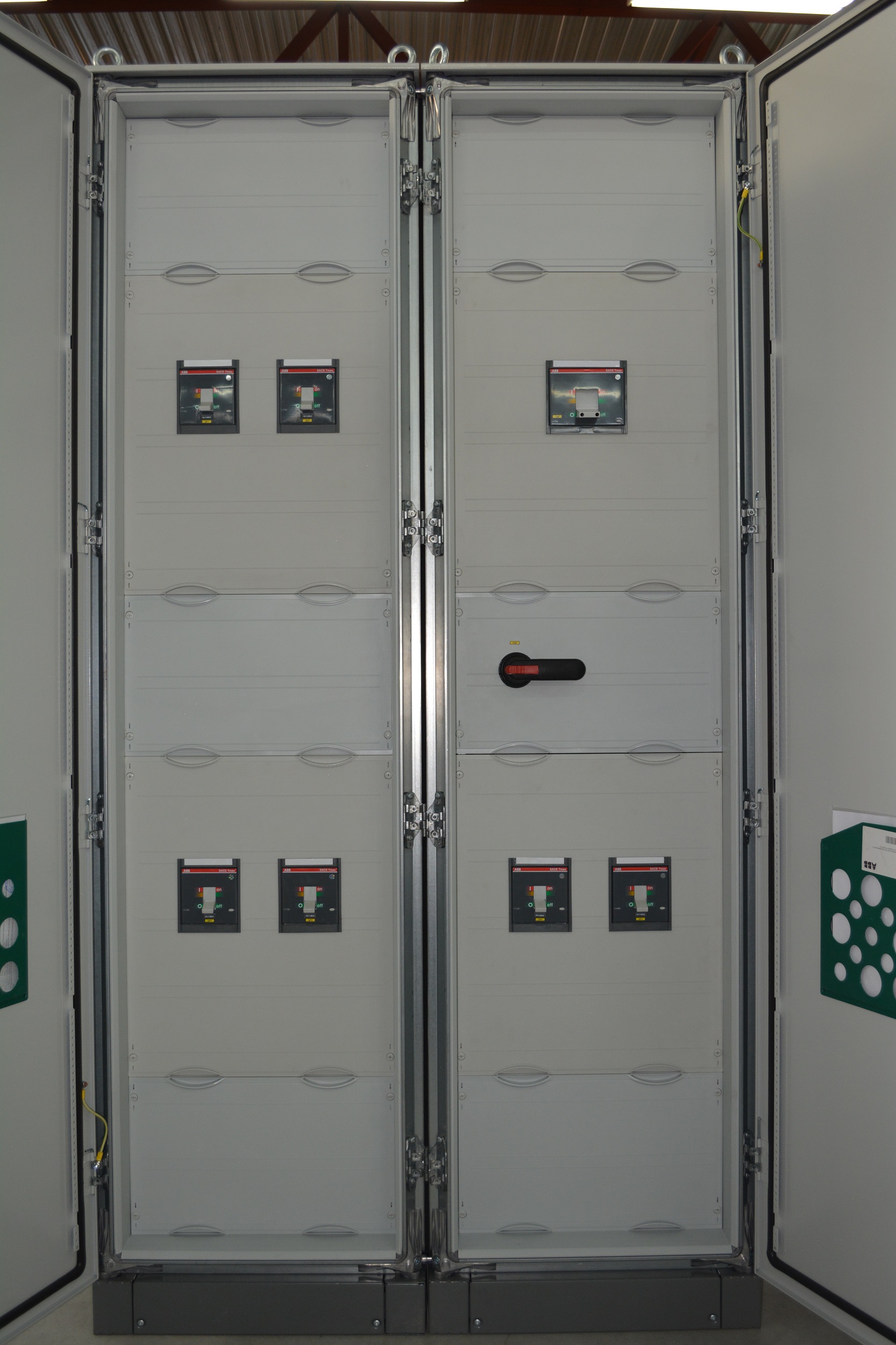

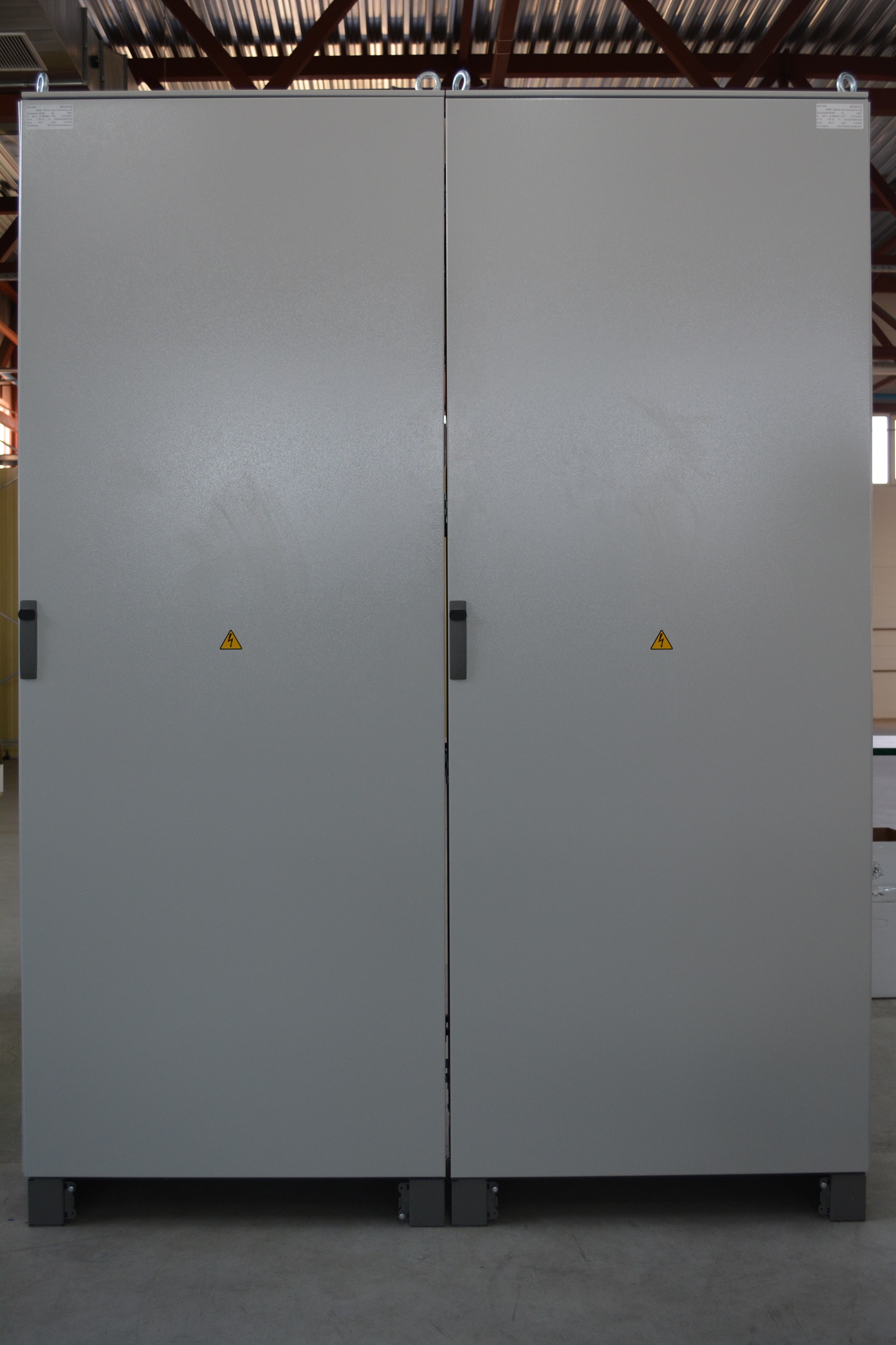

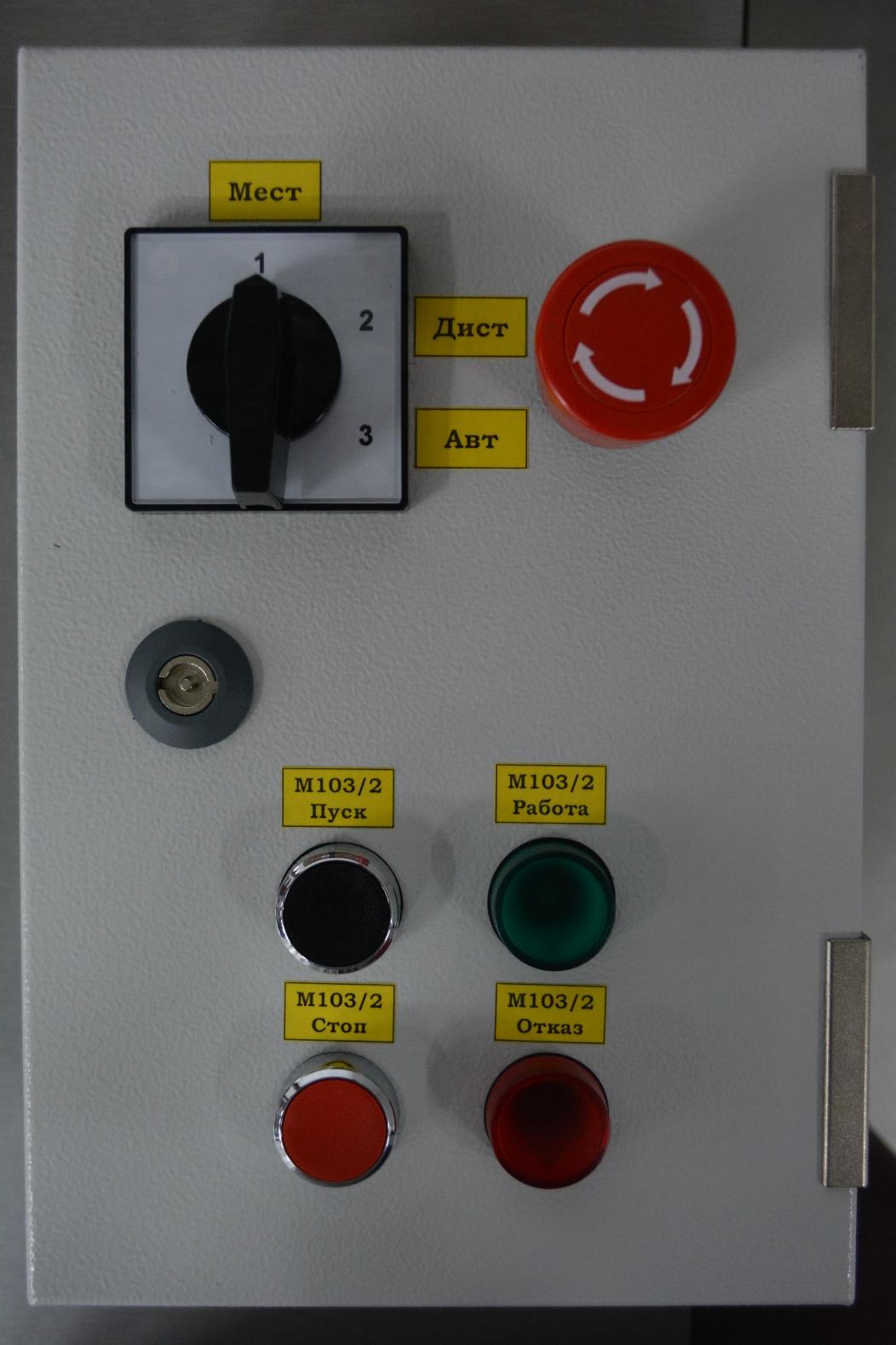

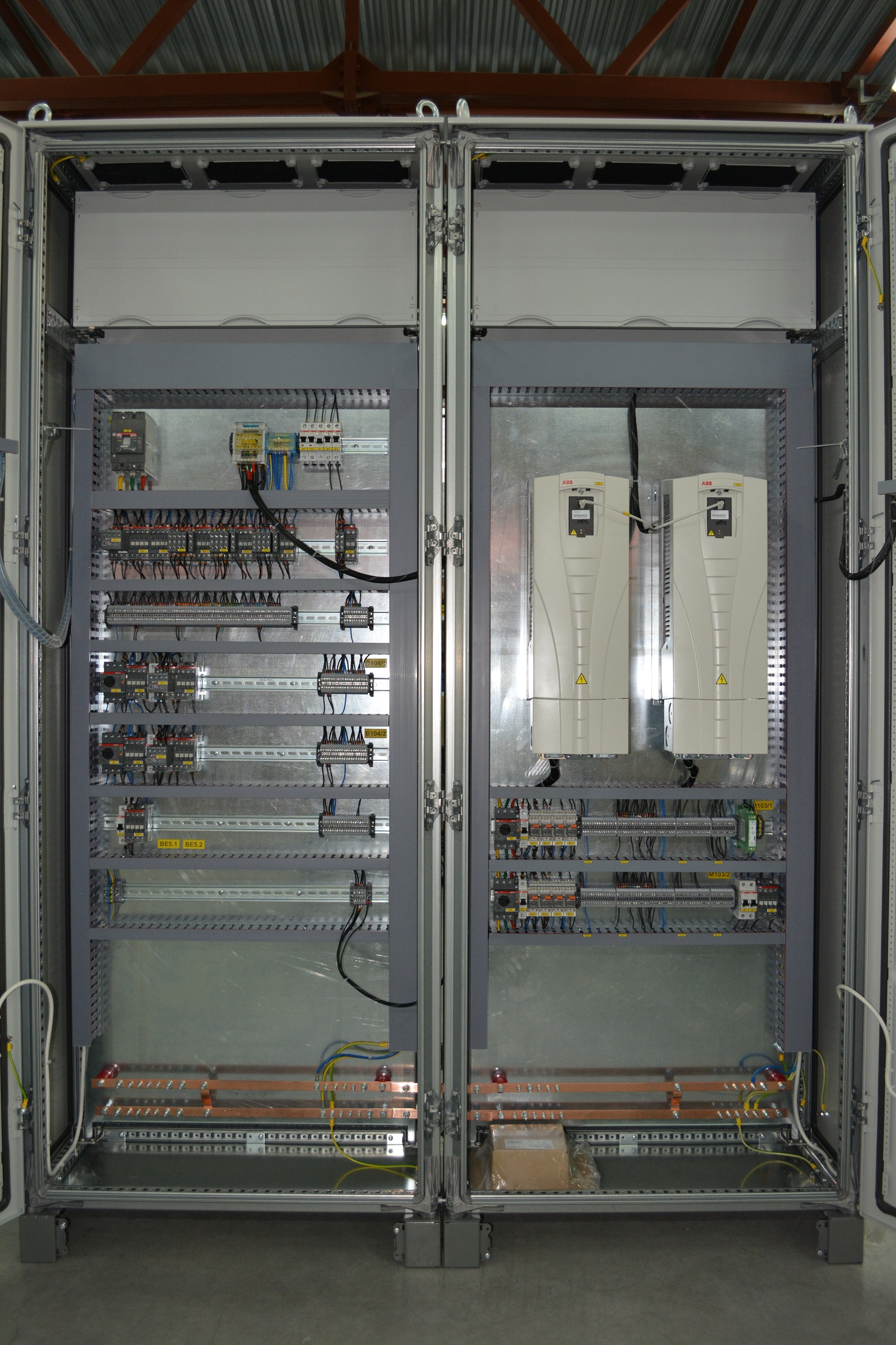

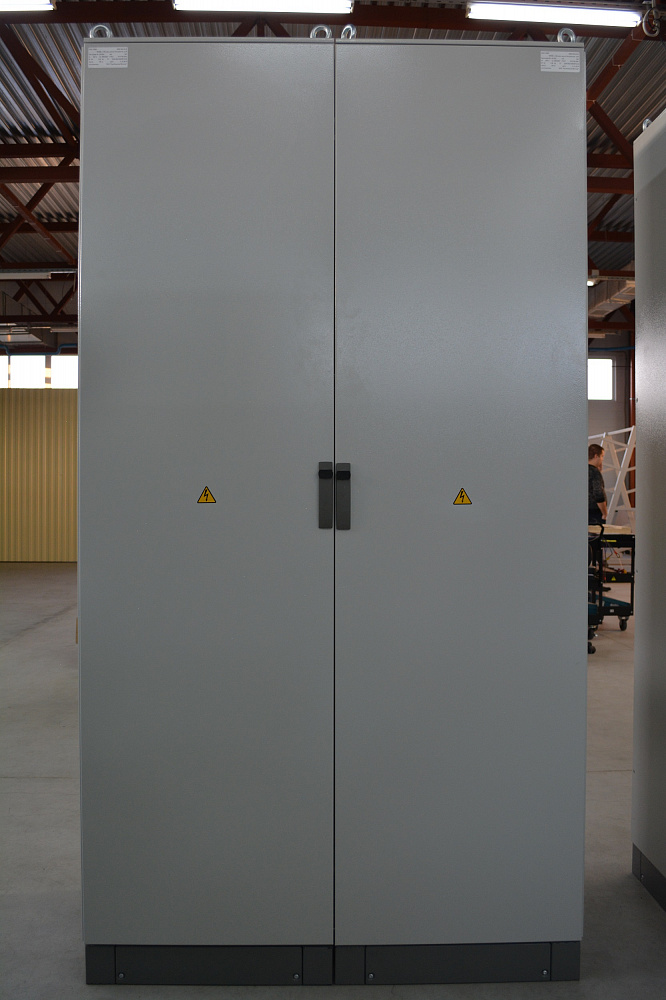

- Щит распределительный ЩС выполнен из двух раздельных шкафов, соединяющихся между собой кабельной секционной перемычкой, по причине ограниченного свободного пространства. Щит используется для запуска газотурбинных установок
|
