Щиты управления насосами с преобразователями частоты мощностью 55 кВт и 15 кВт

Щиты управления насосами изготовлены в количестве 32шт. и будут использованы в помещении ТЭЦ на полуострове Крым.

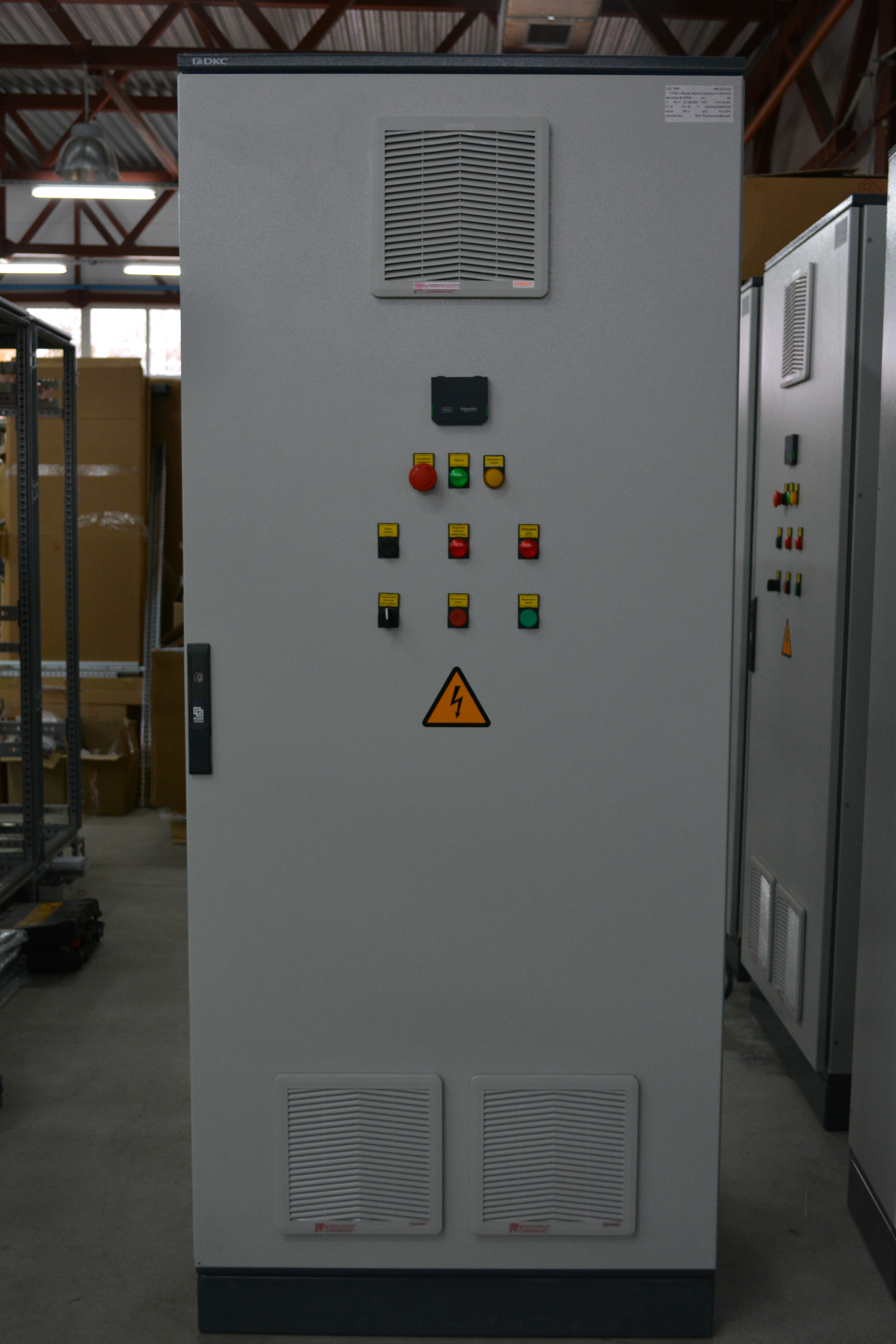

• Комплектный щит собран на базе шкафа DKC с применением дополнительного сейсмического комплекта и поставлен на сейсмоустойчивый цоколь, обеспечивающие сейсмостойкость до 9 баллов 10 метров по шкале MSK 64. Степень защиты оболочки IP55.

• Оборудование управления и коммутационные аппараты производства Schneider Electric и ABB.

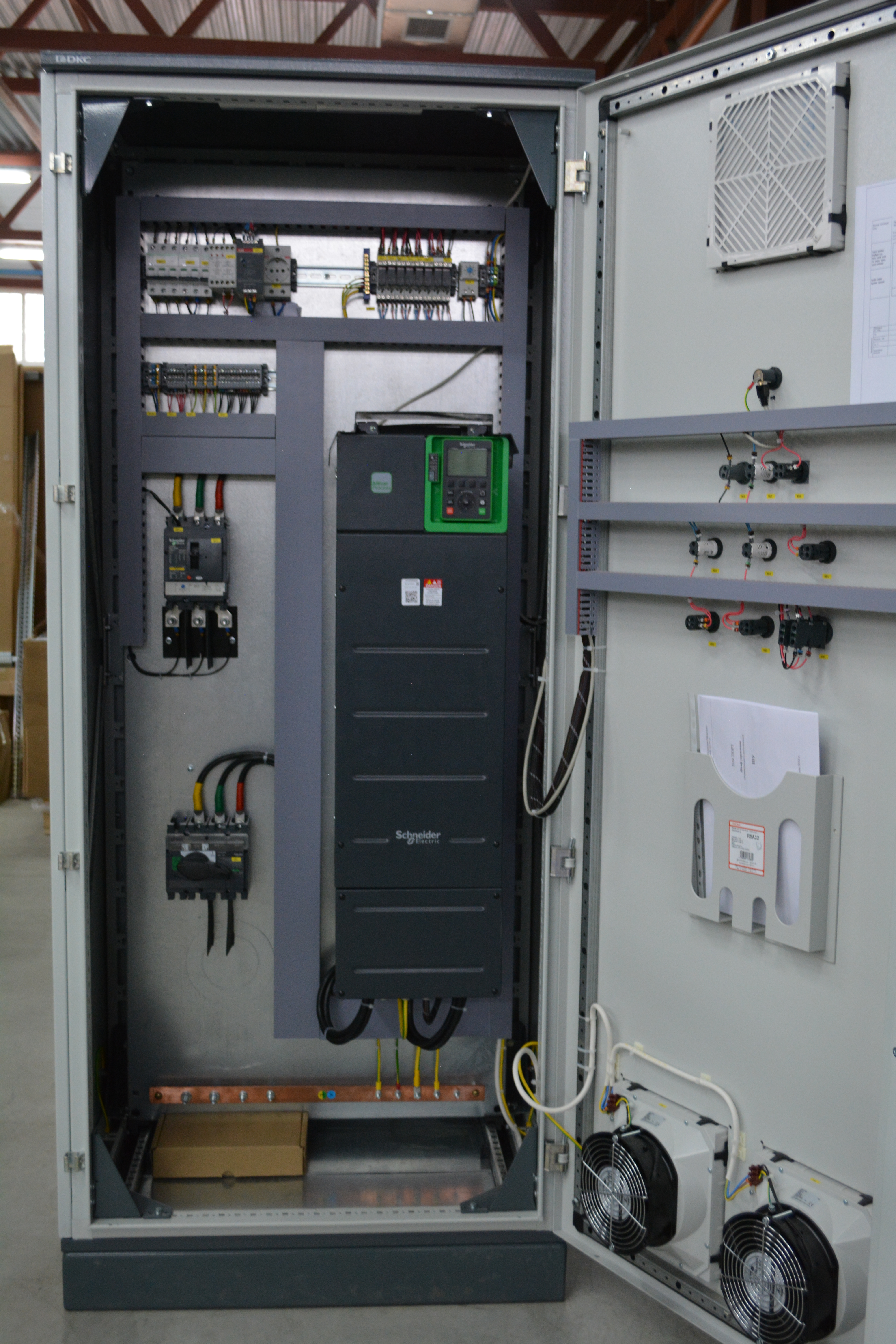

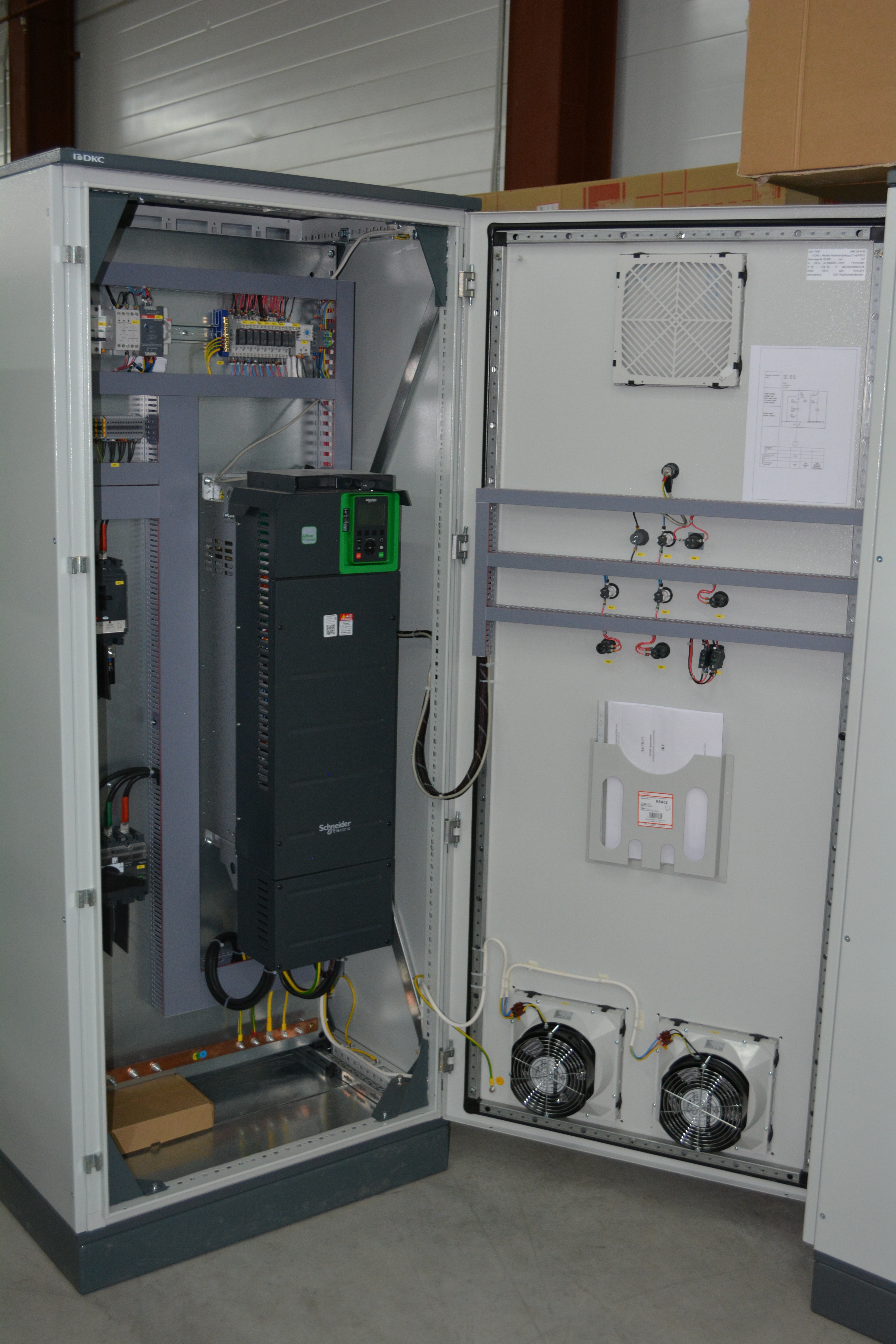

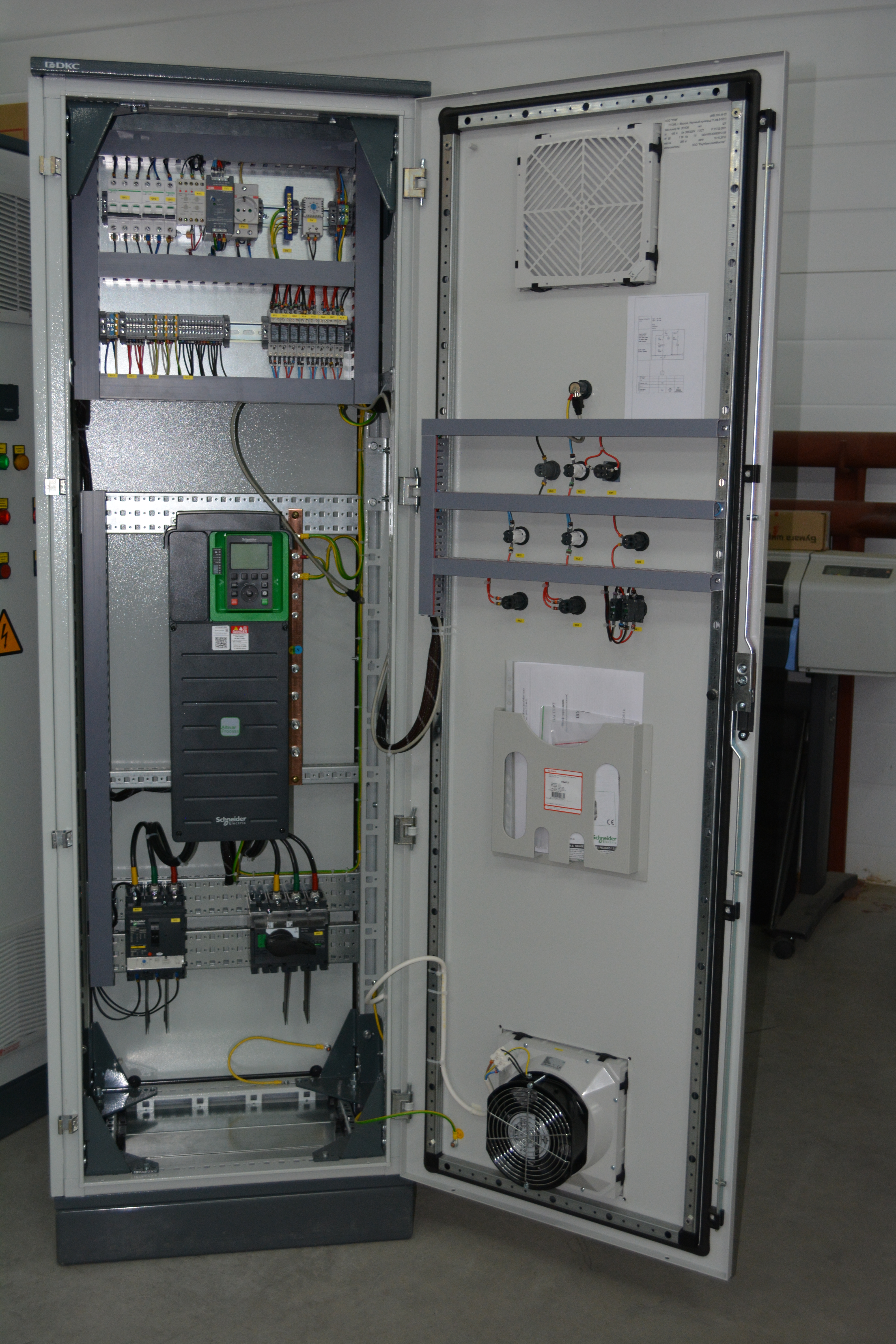

• Ввод и вывод в щите располагаются снизу с разделением питания и управления. Питающее напряжение приходит на автомат серии NS160 производства Schneider Electric и через Преобразователь частоты Altivar ATV630 производства Schneider Electric уходит на рубильник серии Inv160 производства Schneider Electric.

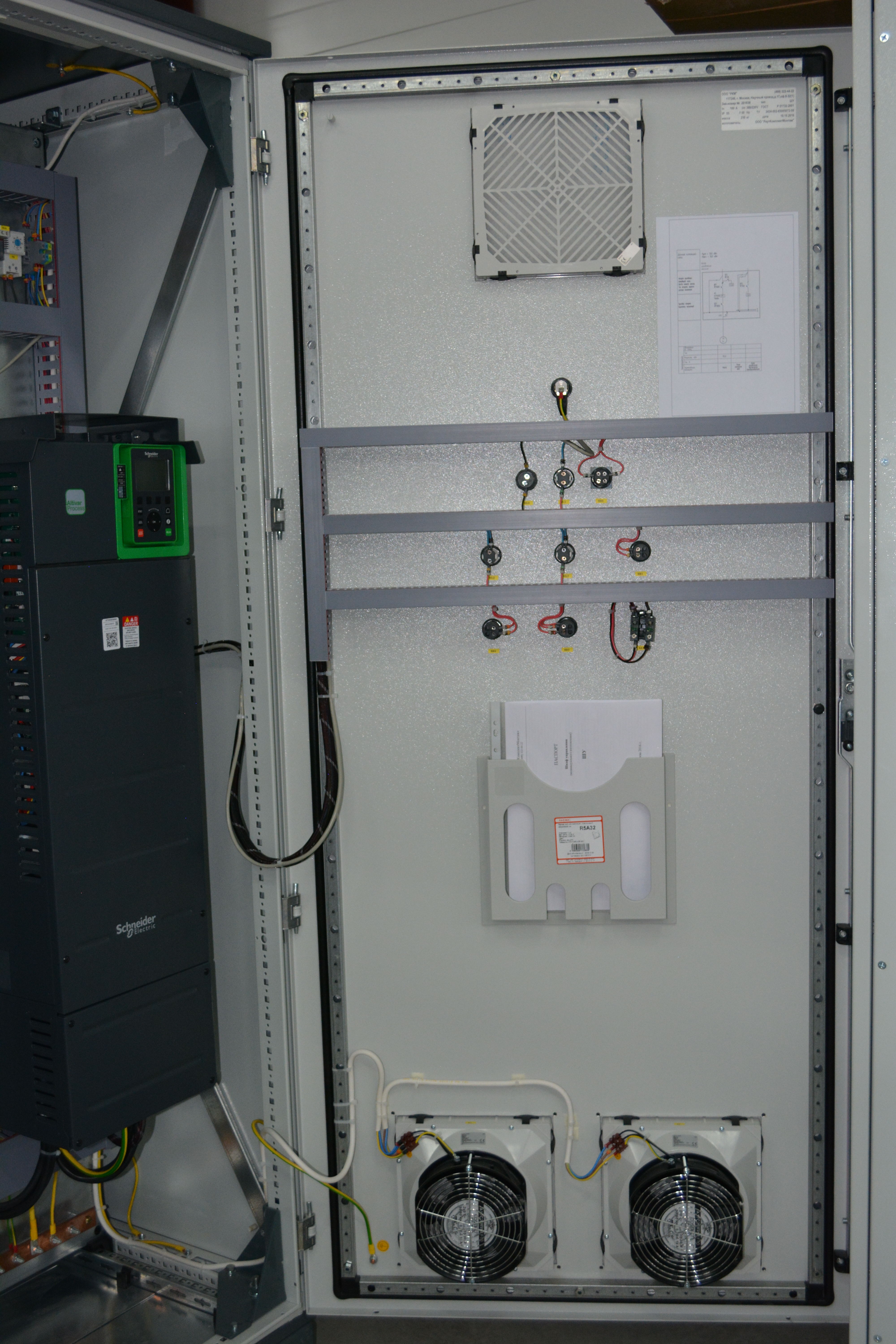

• Питание цепей управления выведены на отдельный клеммный ряд. Рабочее напряжение цепей управления 24 В постоянного тока. Для преобразования напряжения используется блок питания серии CP-E производства ABB. Логика управления организована на интерфейсных реле серии CR-P производства ABB.
