Система оперативного постоянного тока. Объект: аэродром

Система оперативного постоянного тока. Объект: аэродром

Дата реализации: ноябрь 2017

  • Поставка шкафов оперативного тока в количестве 2шт.
  • Шкафы оперативного тока предназначены для питания шкафов защиты линии и автоматики управления выключателями 110кВ
  • Каждый шкаф имеет две распределительных секции, которые запитываются с разных вводов, а также могут соединяться между собой секционным рубильником

 Монтаж в шкафу выполнен таким образом, чтобы была возможность двухстороннего обслуживания:

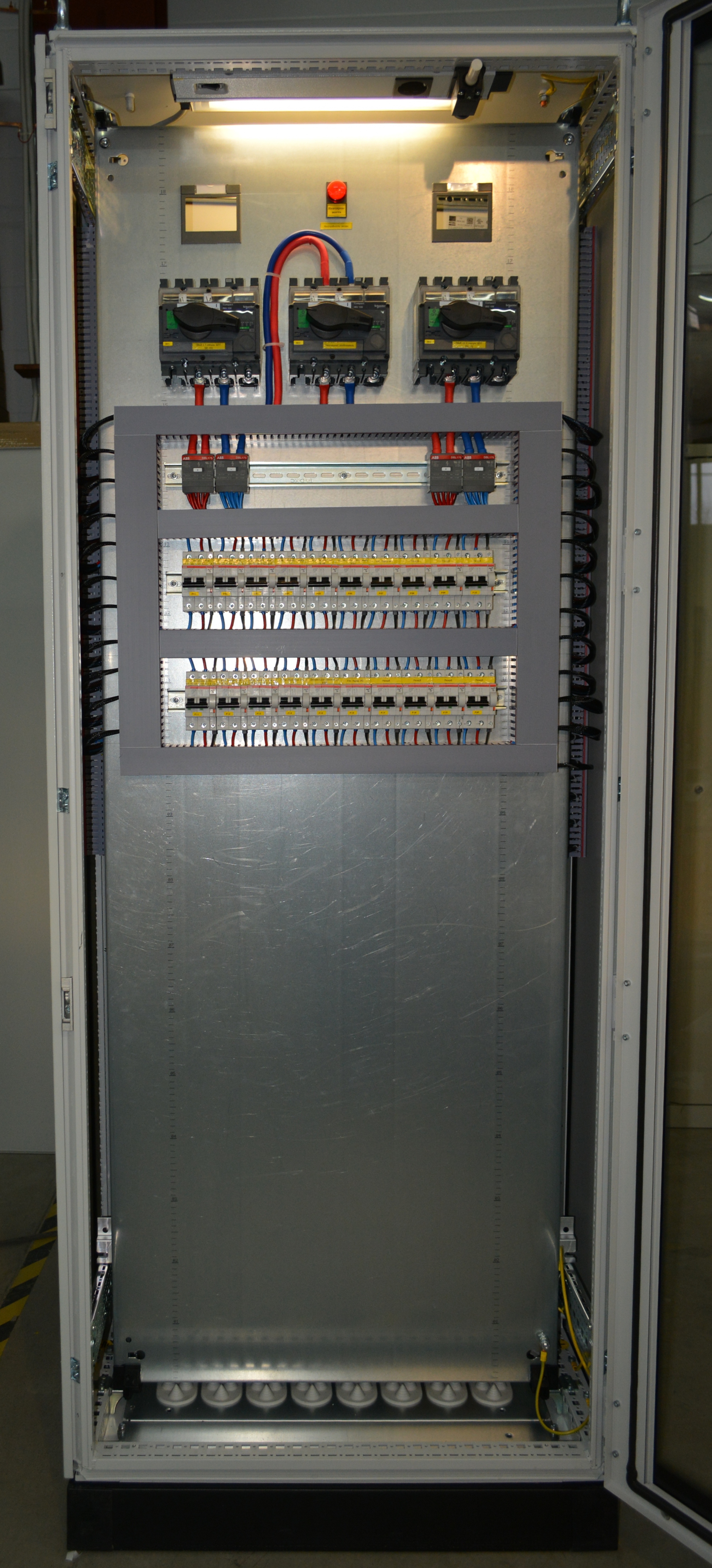

  1. На передней панели выполнен монтаж коммутационных аппаратов: вводных и секционных рубильников, отходящих автоматов постоянного тока

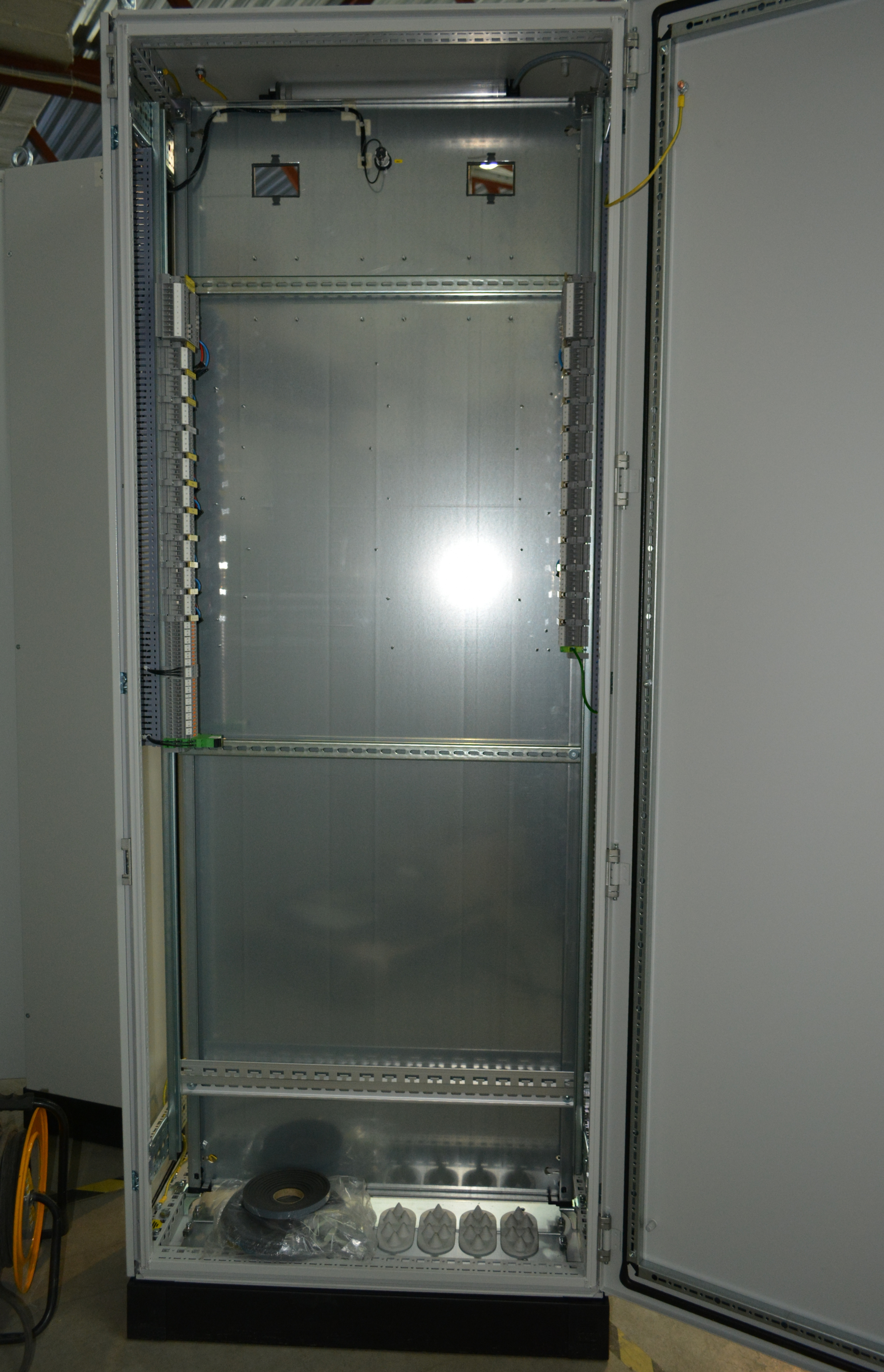

  2. На задней части щита по бокам вертикально расположены клеммы для подключения нагрузки и цепей управления
Для контроля состояния коммутационных аппаратов обслуживающим персоналом спереди установлена обзорная дверь выполненная из закаленного стекла

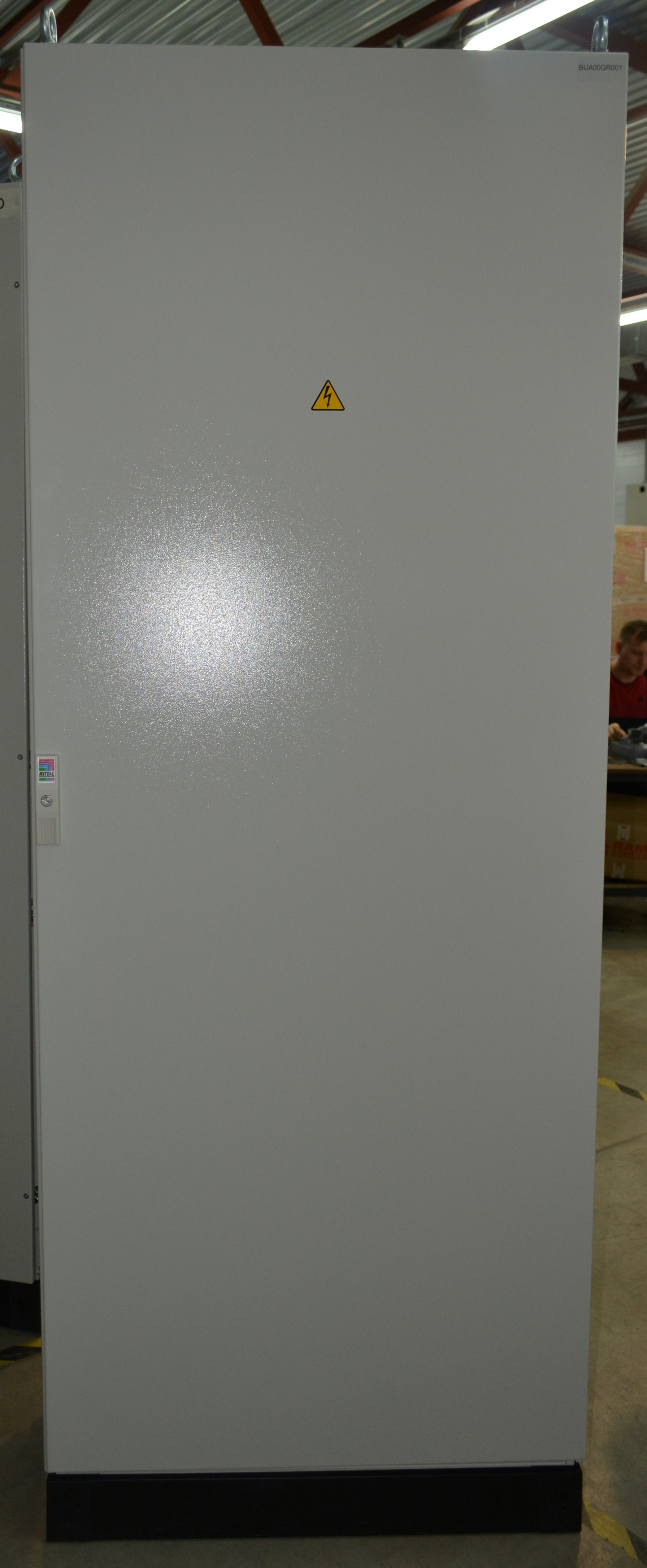

Габарит одного шкафа 2100х800х400 (ВхШхГ)мм.

 Проект реализован на следующем оборудовании:
  1. Вводные рубильники, секционный – Schneider Electric
  2. Автоматы защиты – ABB
  3. Корпуса и комплектующие – Rittal
  4. Клеммы, реле – Phoenix Contact
