Типография газеты Комсомольская правда (ВРУ)

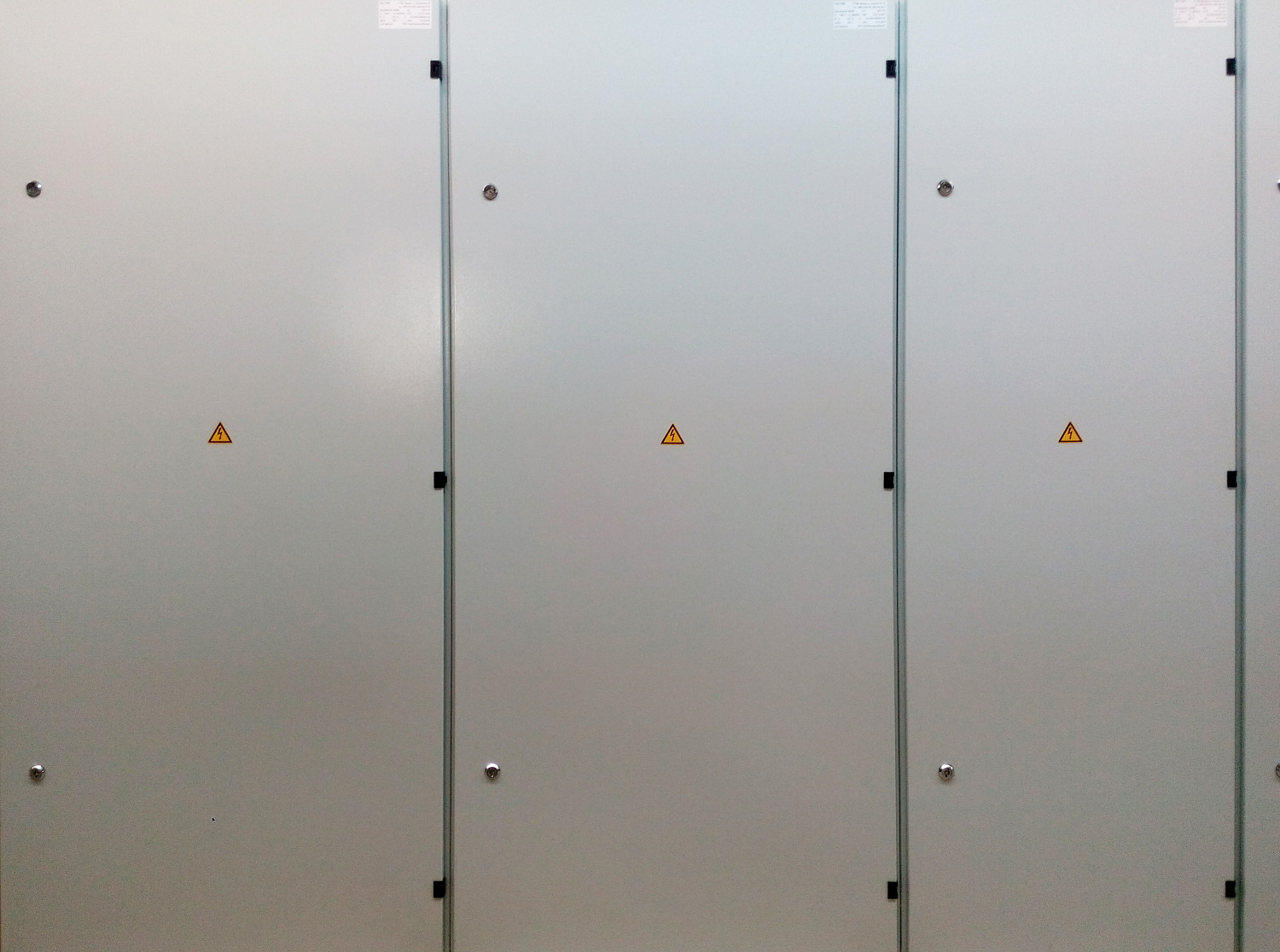

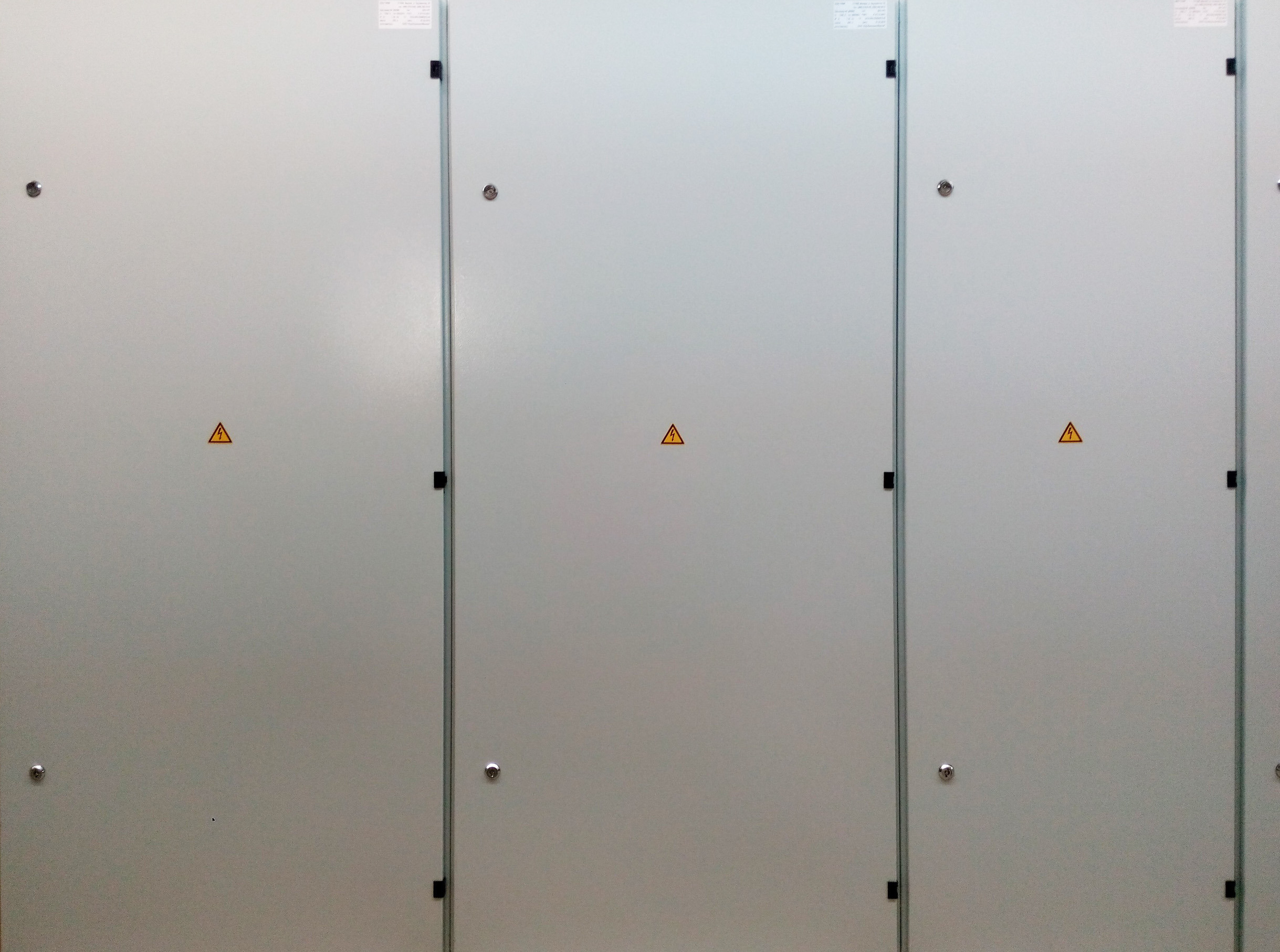

В помещении электрощитовой установлены ячейки от российского производителя «Мэтел». Верхние профили с нанесенным изнутри слоем губчатого материала обеспечивают высокую степень защиты (до ІР 54).
Вводно-распределительное устройство 0,4 кВ рассчитано на номинальный ток 1,25 кА и состоит из 5 панелей. Питание осуществляется по двум вводам (ячейки № 2 и № 4). Для защиты от тепловых перегрузок по току и коротких замыканий предусмотрены плавкие предохранители ППН-39 и автоматические выключатели от компании IEK.
В панели № 3 установлены приборы коммерческого учета – счетчики активной/реактивной электроэнергии типа Mercury 230 ART-03 CN непрямого включения (через измерительные трансформаторы тока).

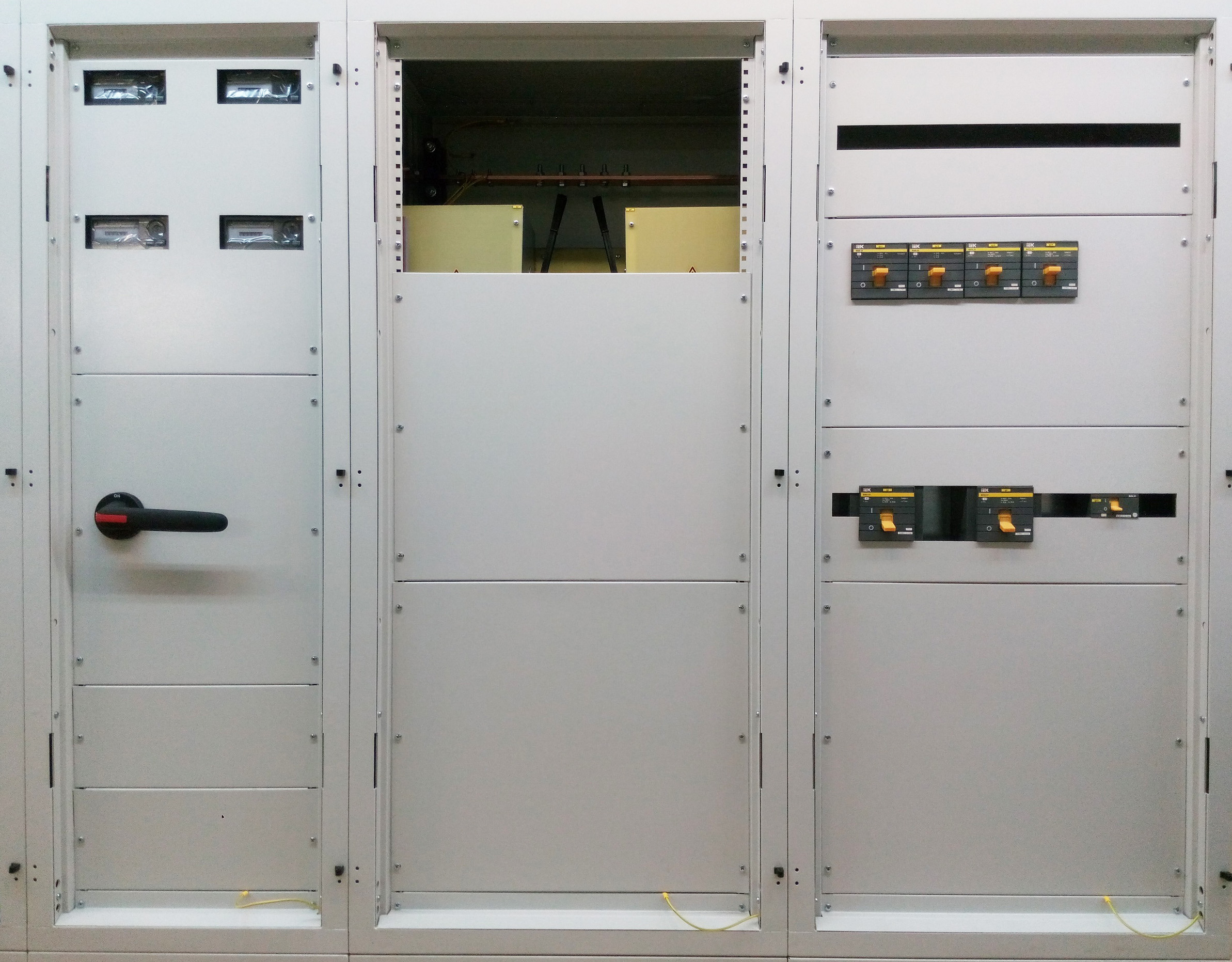

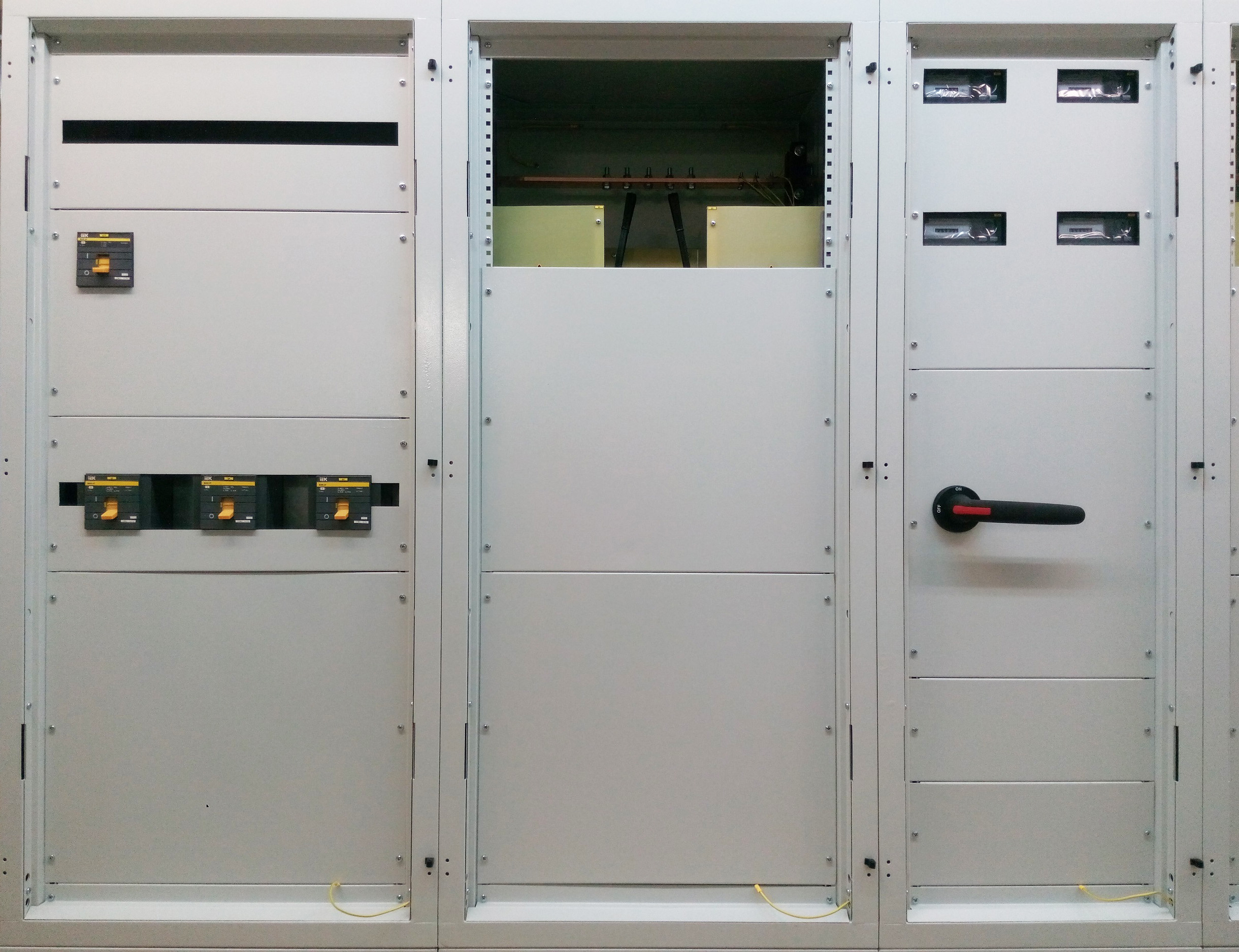

- Вводно-распределительное устройство 0,4 кВ используется в качестве вводных, секционных и фидерных ячеек. Оно рассчитано на номинальный ток 1250 А и имеет в своем составе 5 панелей. Корпуса производятся компанией «Метэл» (Россия). Доступ к токоведущим частям и схемам учета электроэнергии закрыт пластронами.

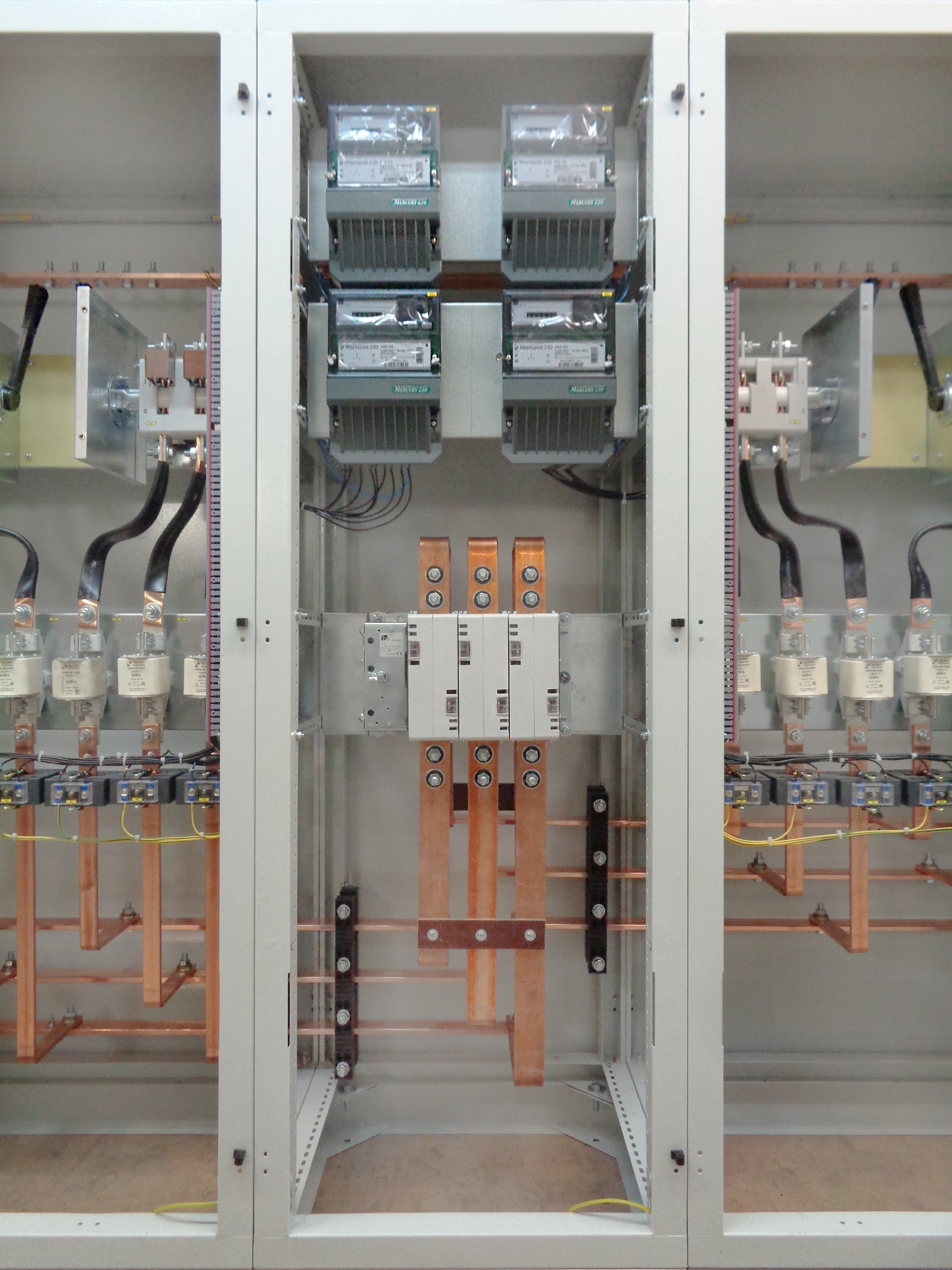

- Приборы коммерческого учета установлены на четырех отходящих фидерах. Счетчики активной/реактивной электроэнергии типа Mercury 230 ART-03 CN подключены через измерительные трансформаторы тока. Схема косвенного (трансформаторного) подключения выполнена через переходную испытательную коробку (КИП). Для считывания показаний приборов учета в защитных кожухах предусмотрены соответствующие окошки.

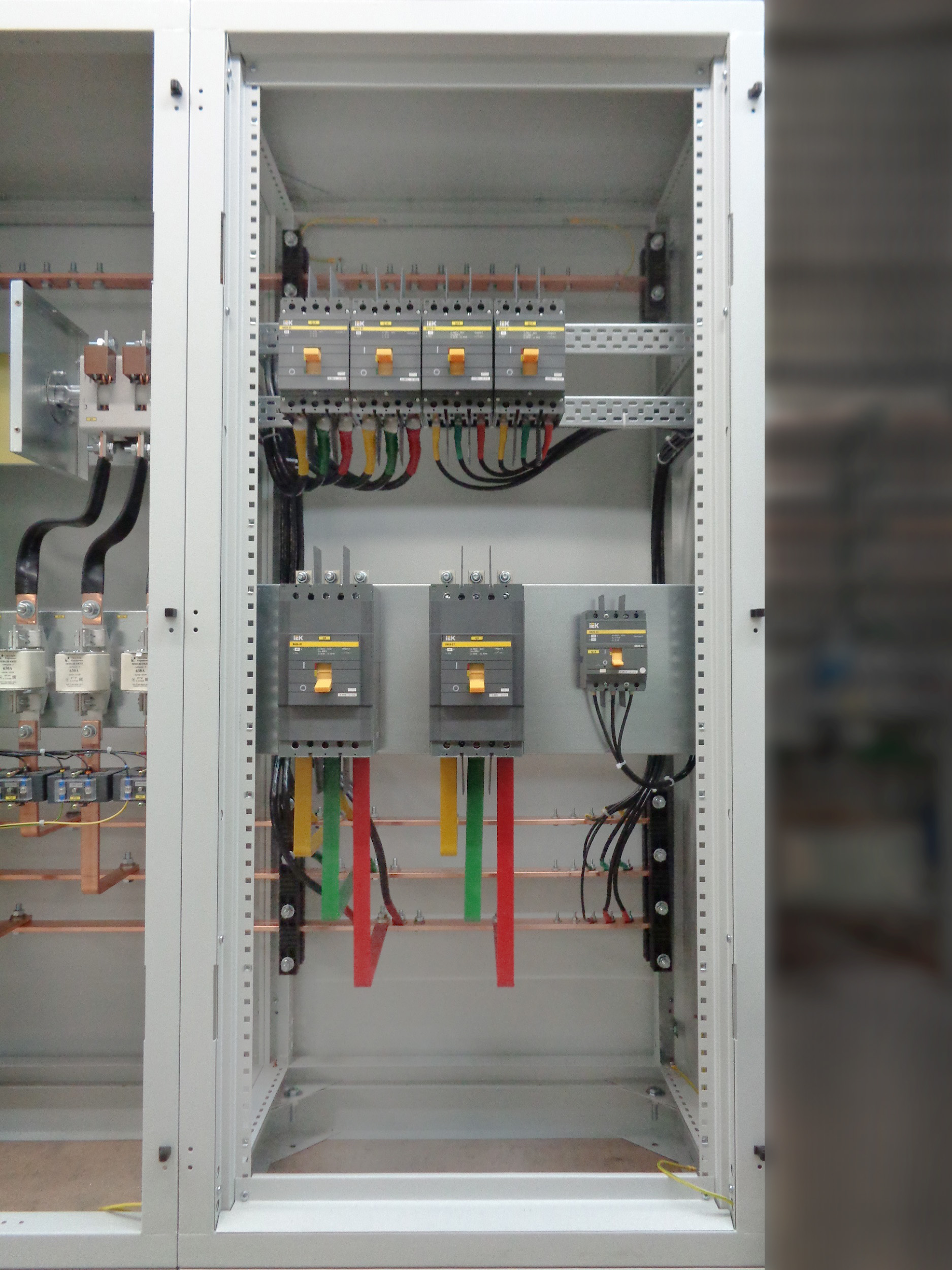

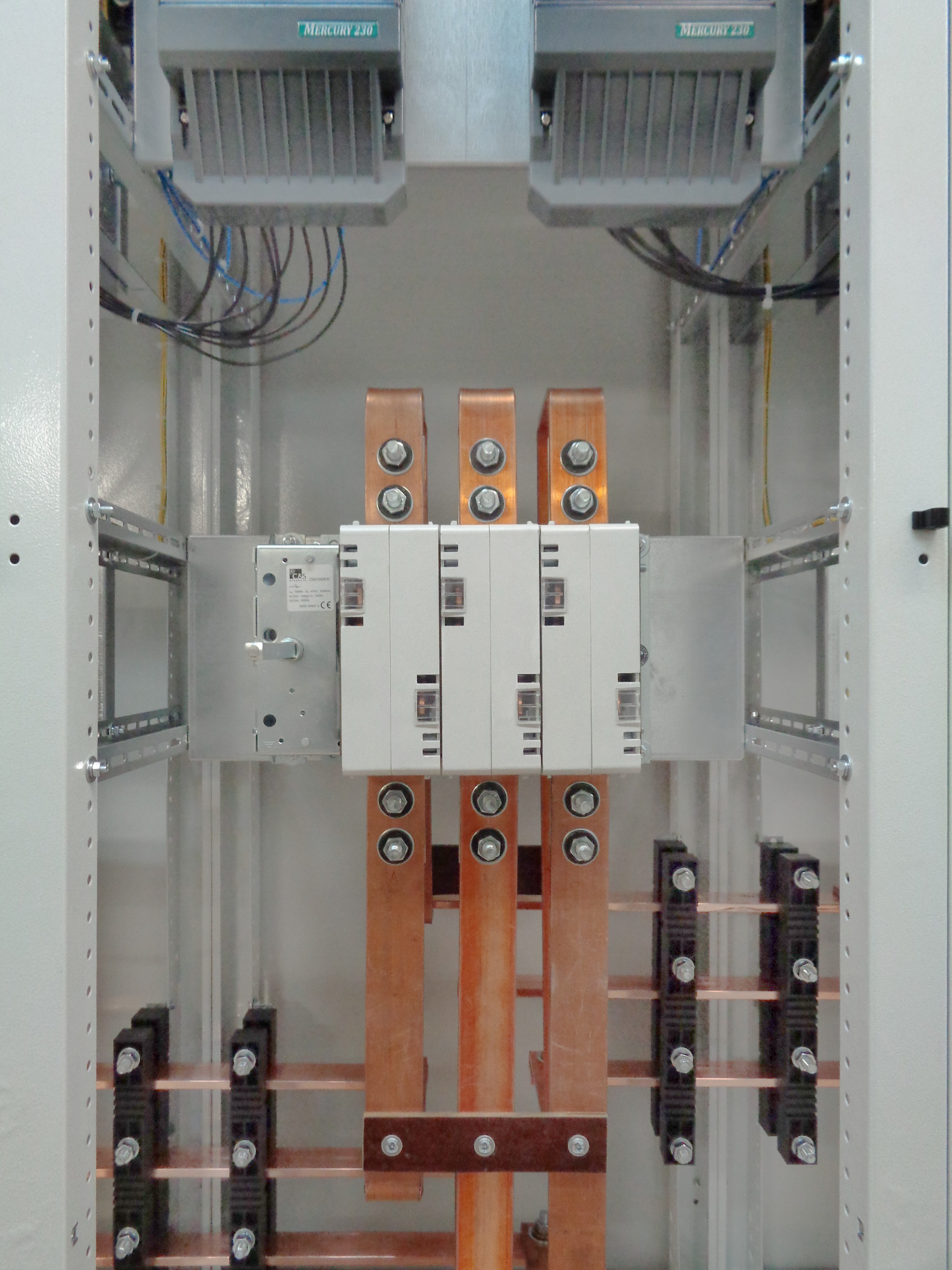

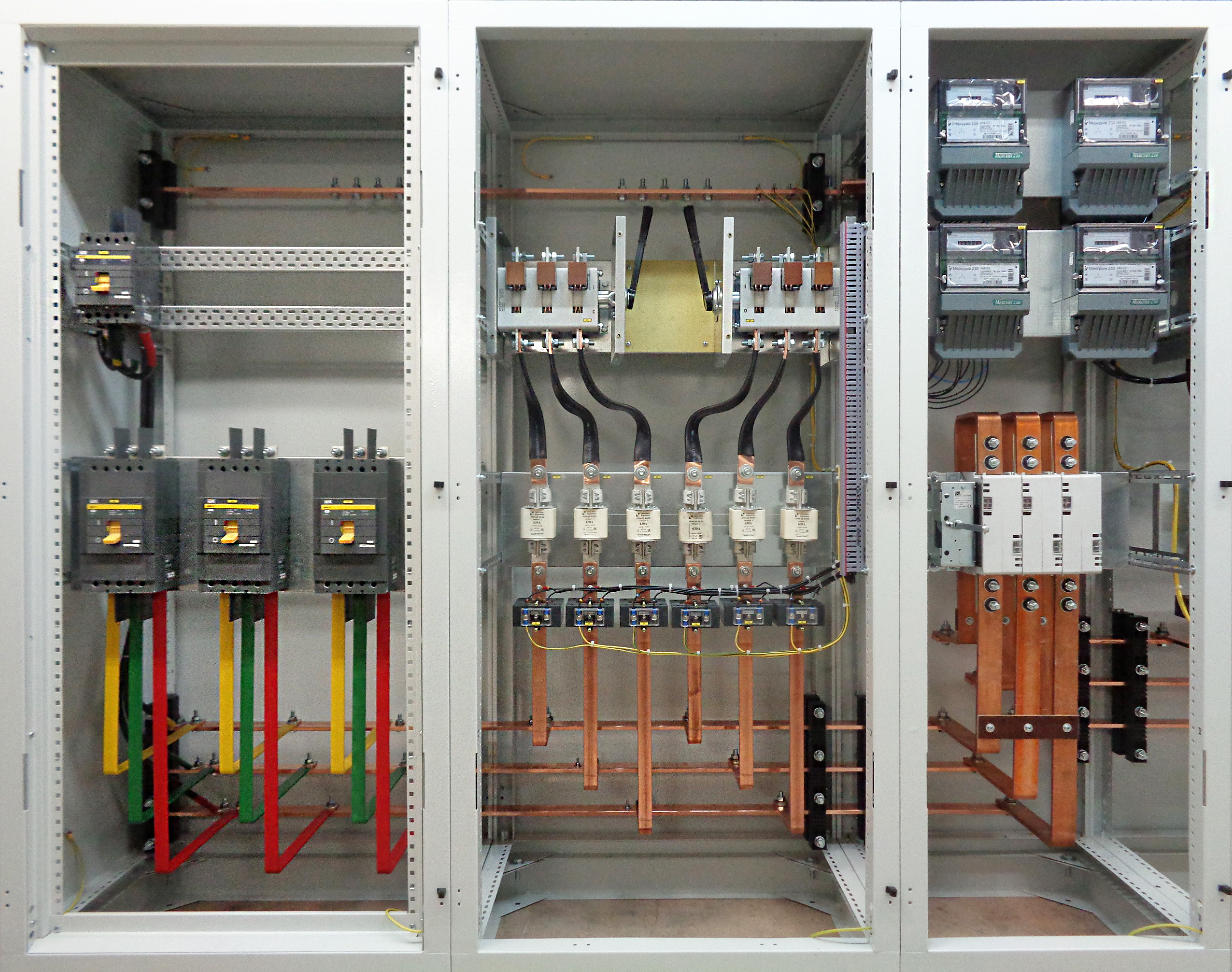

- Панель №1 – распределительная. Ошиновка отходящих автоматических выключателей производства IEK выполнена твердой медной шиной. Крепление защитных АВ – усиленное. В ячейке № 3 установлен секционный рубильник 1250 А с многоуровневой медной ошиновкой.

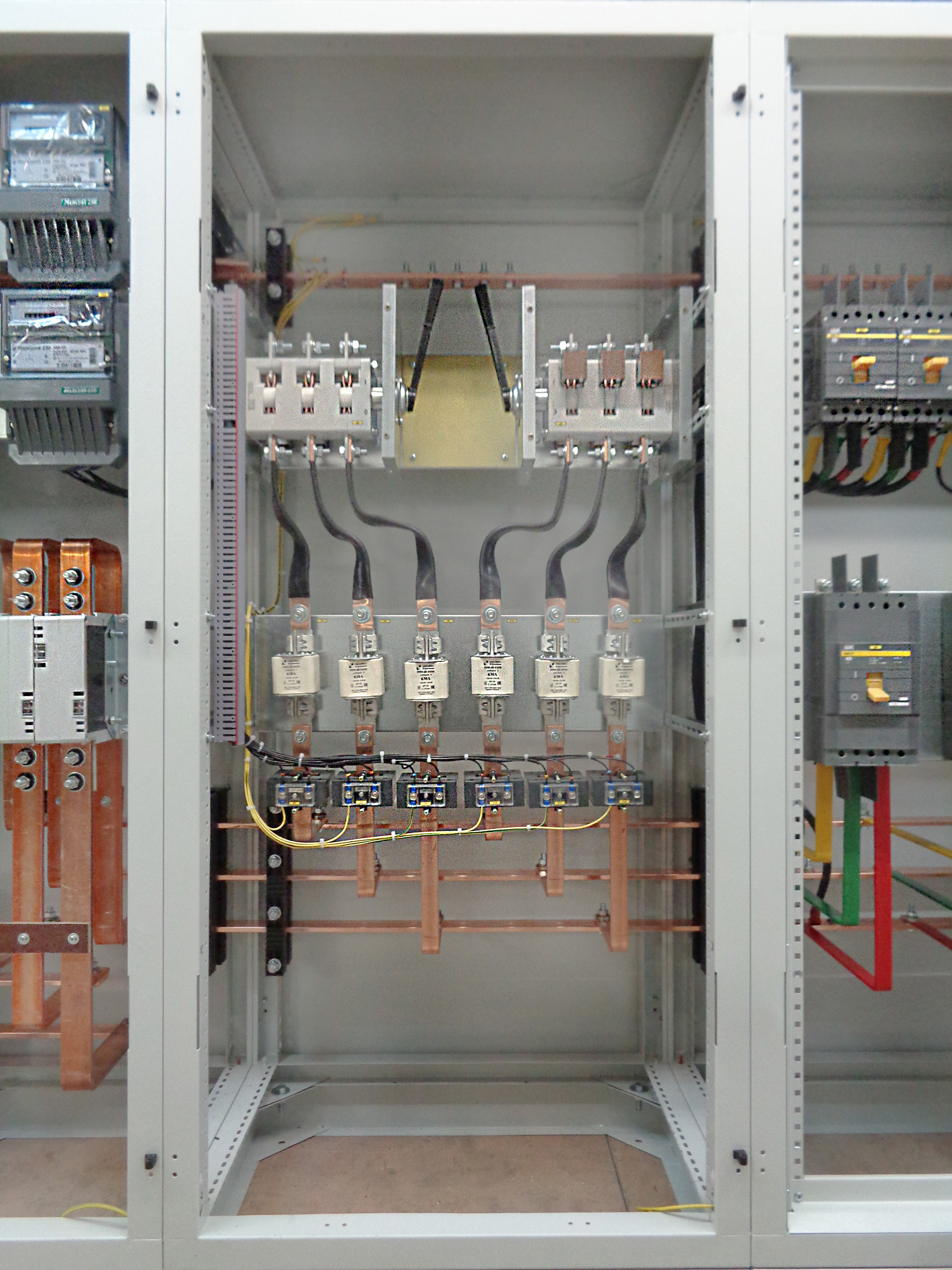

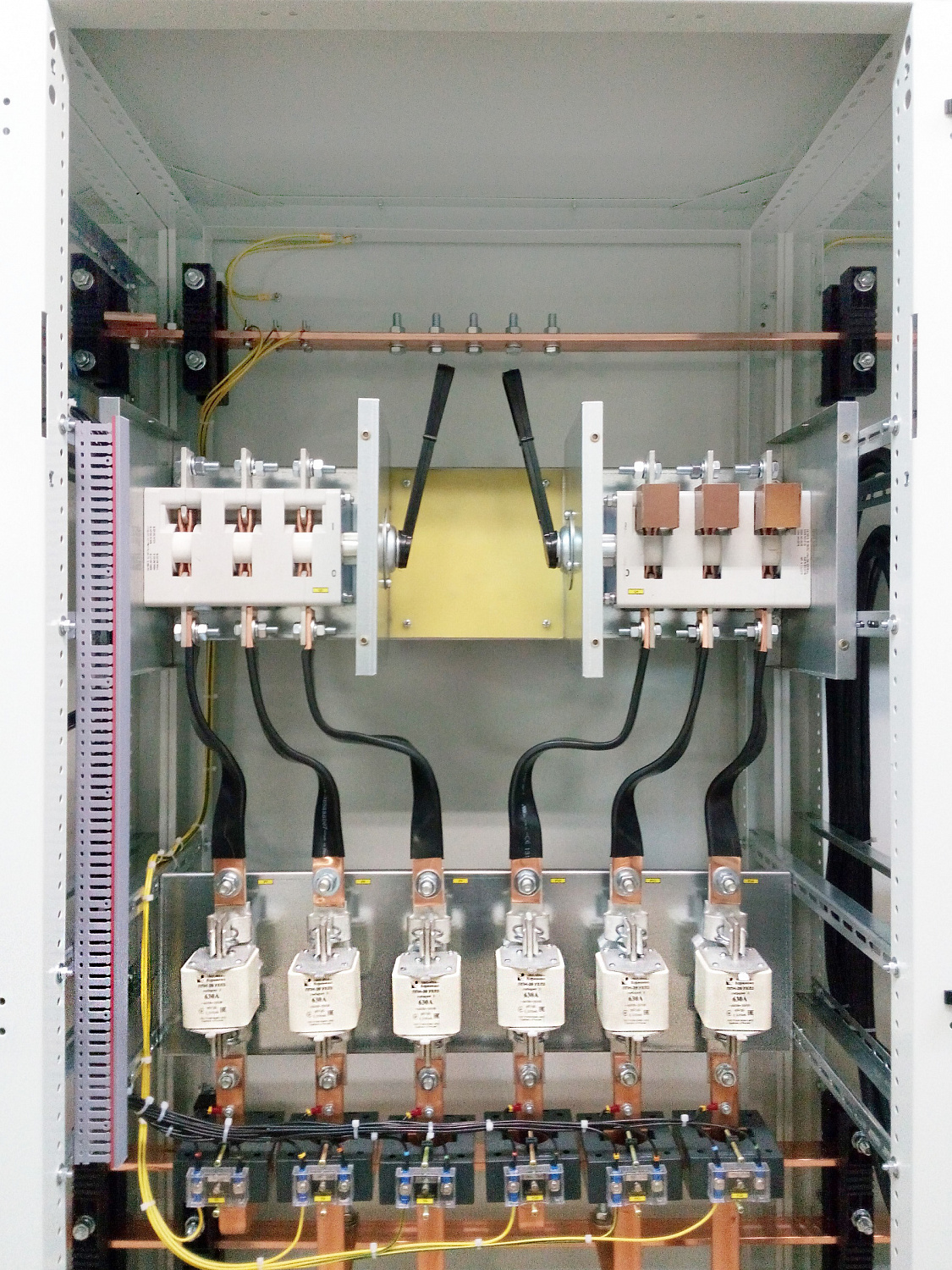

- Панели № 2 (ввод 2) и № 4 (ввод 1) – вводные. Подача напряжения осуществляется через рубильники. От рубильников к плавким предохранителям ППН-39 отходят гибкие медные шины в ПВХ-изоляции.

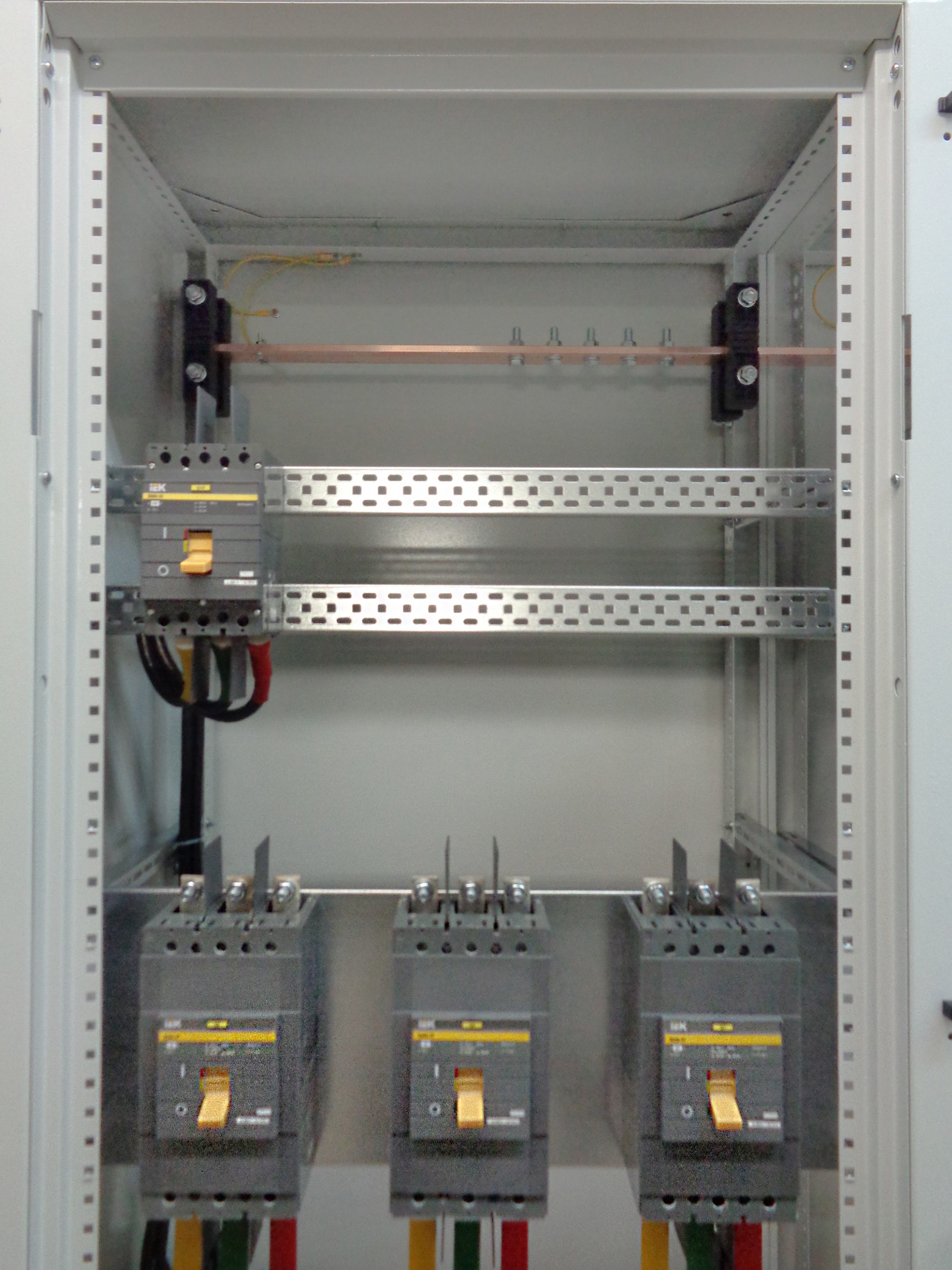

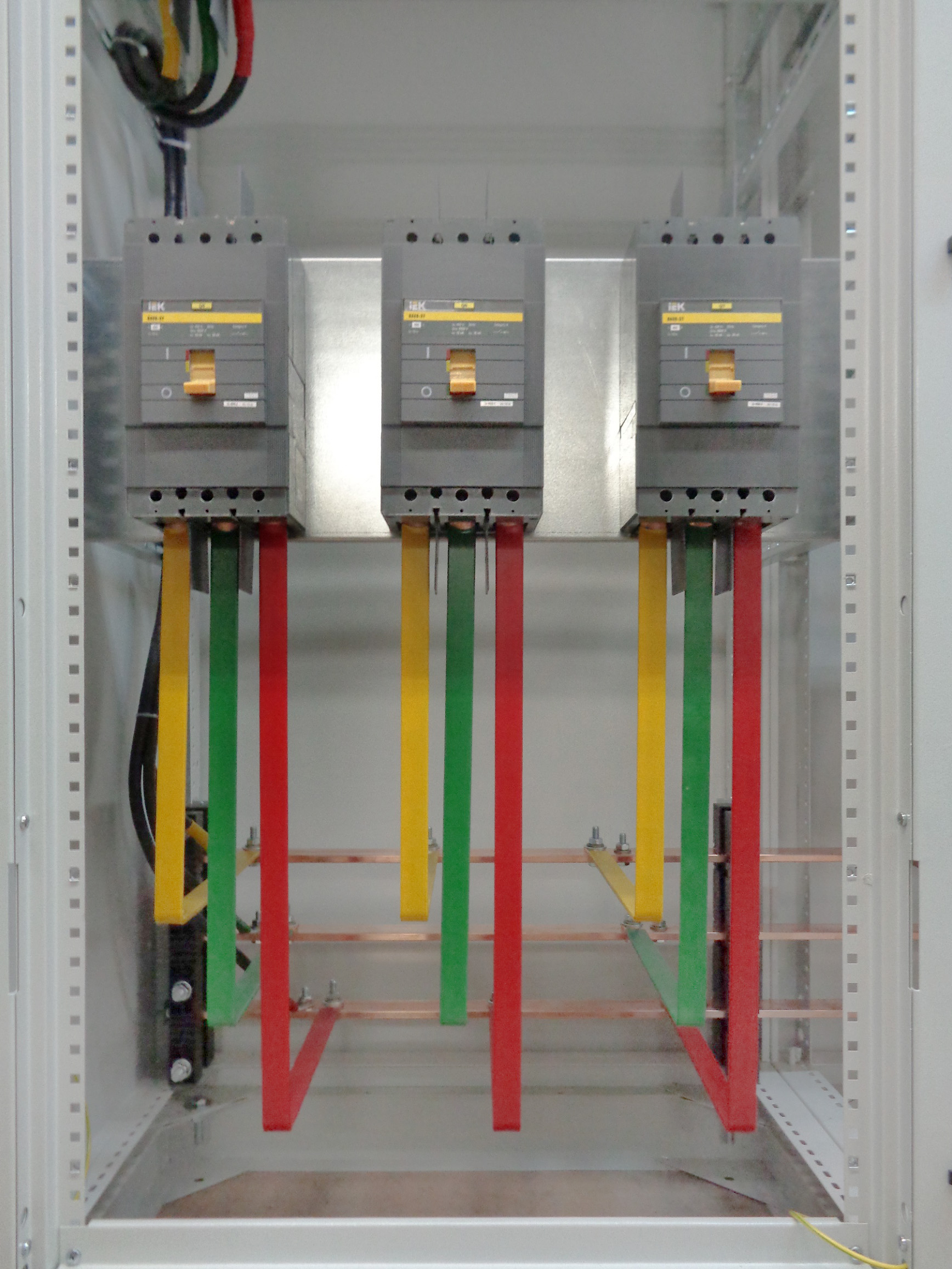

- Панель № 5 – распределительная. На отходящих фидерах установлены автоматические выключатели. Крепление на DIN-рейке.
