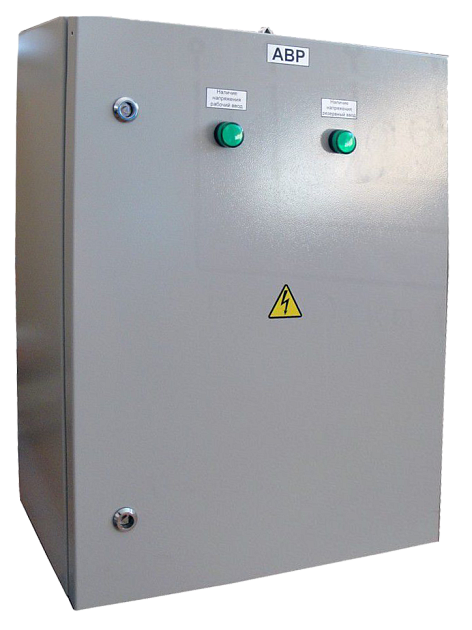

Шкаф автоматического включения резерва (ШАВР)

Шкаф автоматического включения резерва очень широко распространен в системах гарантированного включения резерва номиналом от 10 А до 4000 А. ШАВР как правило - это не типовое комплектное изделие и часто встречается с двумя и тремя вводами, с секционным выключателем и без него.

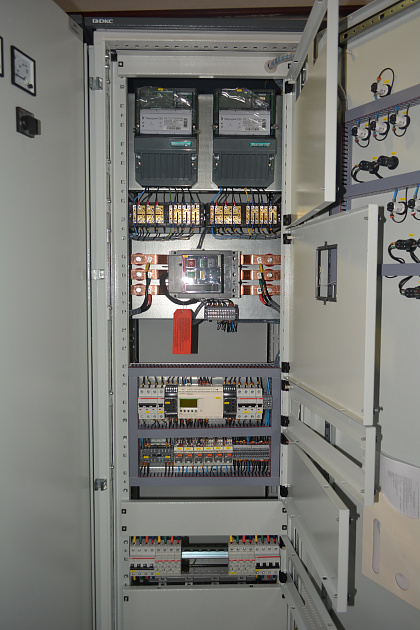

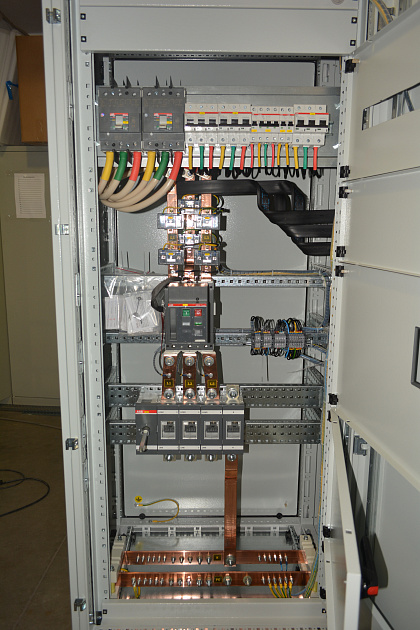

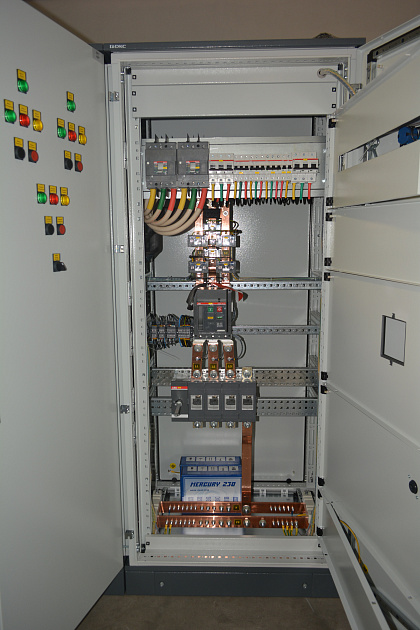

На вводах устанавливается автоматический выключатель с моторным приводом на токи от 400 А до 4000 А, а при меньших токах применяется ЩАП с диапазоном работы от 10А до 250 А. В схемах АВР 400 А на два и более вводов используются секционные автоматические выключатели с моторным приводом, которые при потери электропитания на вводе при помощи программируемого логического реле по заданной логике управляет секционником.

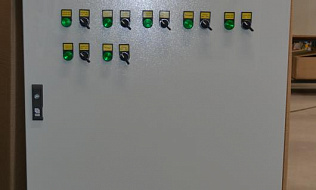

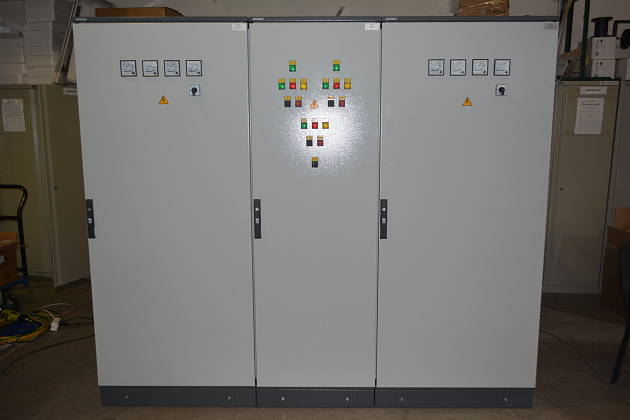

Контроль напряжения, контроль полнофазности и симметричности фаз предусматривается на вводах и при перебоях работы напряжения, реле контроля напряжения соответствующего ввода посылает сигнал в программируемое логическое реле которое контролирует подачу непрерывного электроснабжения. На двери ШАВР предусмотрена световая индикация работы вводов, по желанию клиента можно установить сенсорную панель с мнемосхемой на которой будет отражаться вся необходимая информация.
