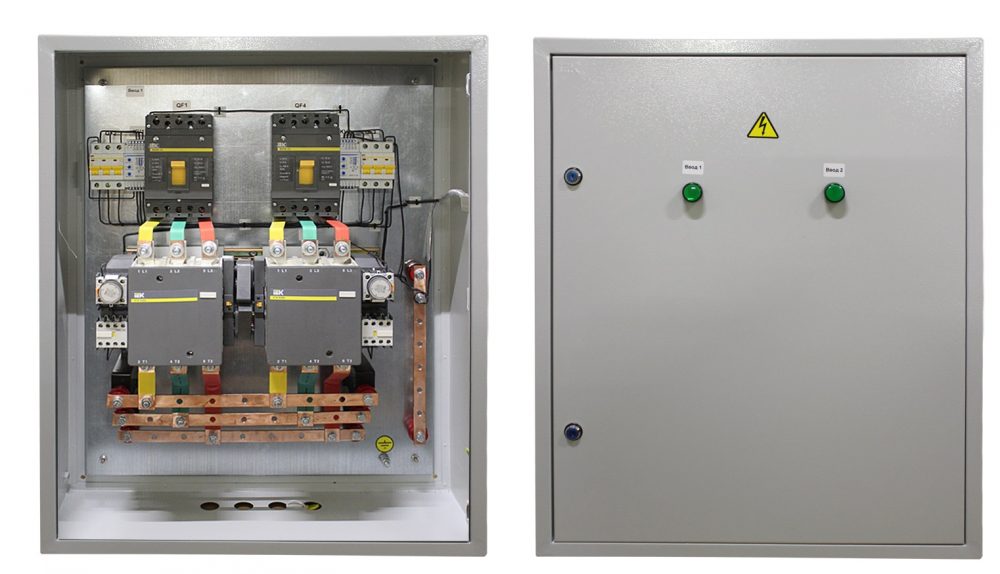

Принцип работы АВР

Это основная электросеть, подстанция, генератор высокой мощности. При падении напряжения в одном из них необходимо быстро и надежно переключиться на другой. Выполнение этой задачи – основное назначение автоматов ввода резерва, которые могут входить в состав электрощитов или применяться как самостоятельные узлы.

Рассмотрим их принцип действия.

Как обеспечивается непрерывное электроснабжение?

Сборка АВР происходит по разным схемам, но в основу положены одни и те же принципы:

• для контроля напряжения в основном источнике питания используется мониторящий узел. В его составе – реле контроля, измерительный трансформатор. Поступая на обмотку реле, напряжение выполняет функцию пускателя;

• в процессе нормальной работы по основной схеме реле следит за техническими параметрами. Как только происходит отключение питания на главной линии, оно переключает контакты, подается сигнал на запасной выключатель, в работу вводится запасной источник;

• силовые элементы схемы срабатывают последовательно, согласно логике управления и настройке системы АВР;

• перед приведением в действие пускателя также проверяется наличие напряжения на резервной линии, отсутствие короткого замыкания.

Команда на переключение на другой источник подается согласно логическому алгоритму, после проверки всех перечисленных факторов.

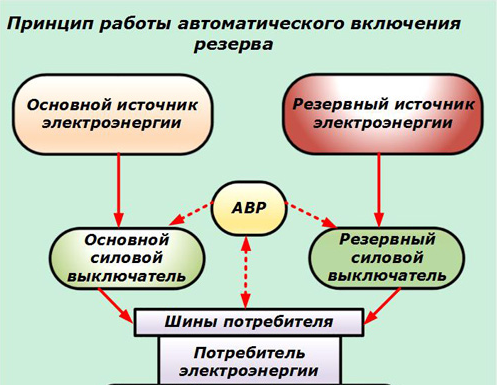

На рисунке приведен схематический принцип работы системы бесперебойного электроснабжения.

 Контроль напряжения в сети может осуществляться при помощи логических устройств защиты. Но принципа работы это не меняет.

Простейшие схемы на контакторах не реализуют всех требований, предъявляемых к автоматическим резервным вводам. Логические схемы подают сигнал на работу от резервного источника только после всех проверок и блокировок. Для большей надежности иногда применяется механическая блокировка.

В высоковольтных сетях автоматические схемы реализуются на многофункциональных микропроцессорных блоках защиты, имеющих несколько назначений, в том числе АВР.
