Техническое перевооружение электрощитовой коллектора инженерных коммуникаций 16 микрорайон ПК0-ПК179

Техническое перевооружение электрощитовой коллектора инженерных коммуникаций 16 микрорайон ПК0-ПК179

Дата реализации: июнь 2017

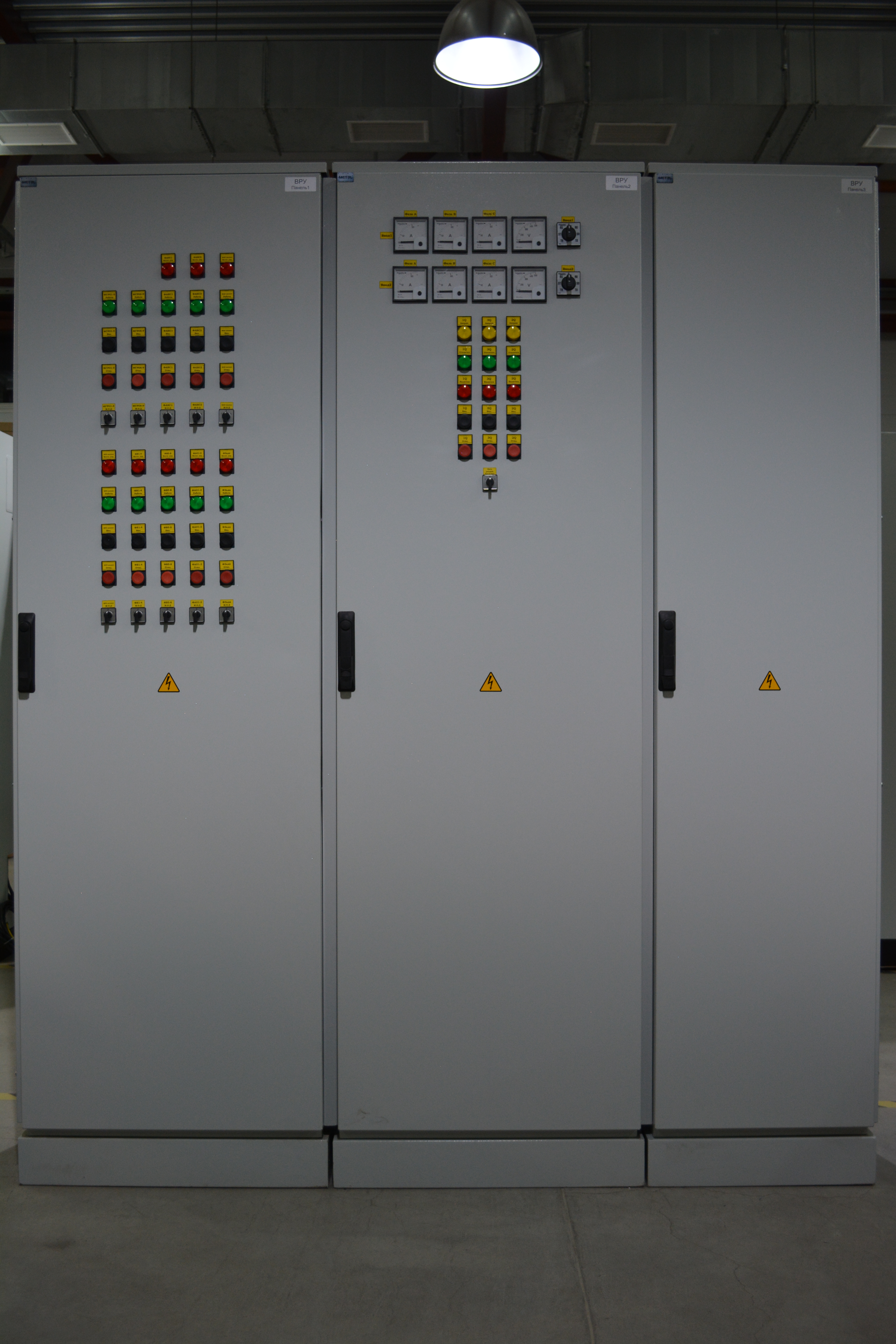

  • Вводно-распределительное устройство 0,4 кВ на номинальный ток 100 ампер. Используется в качестве вводных, секционных и фидерных ячеек.Корпуса производства компании «DKC» (Россия). Доступ к токоведущим частям и схемам учета электроэнергии закрыт пластронами;

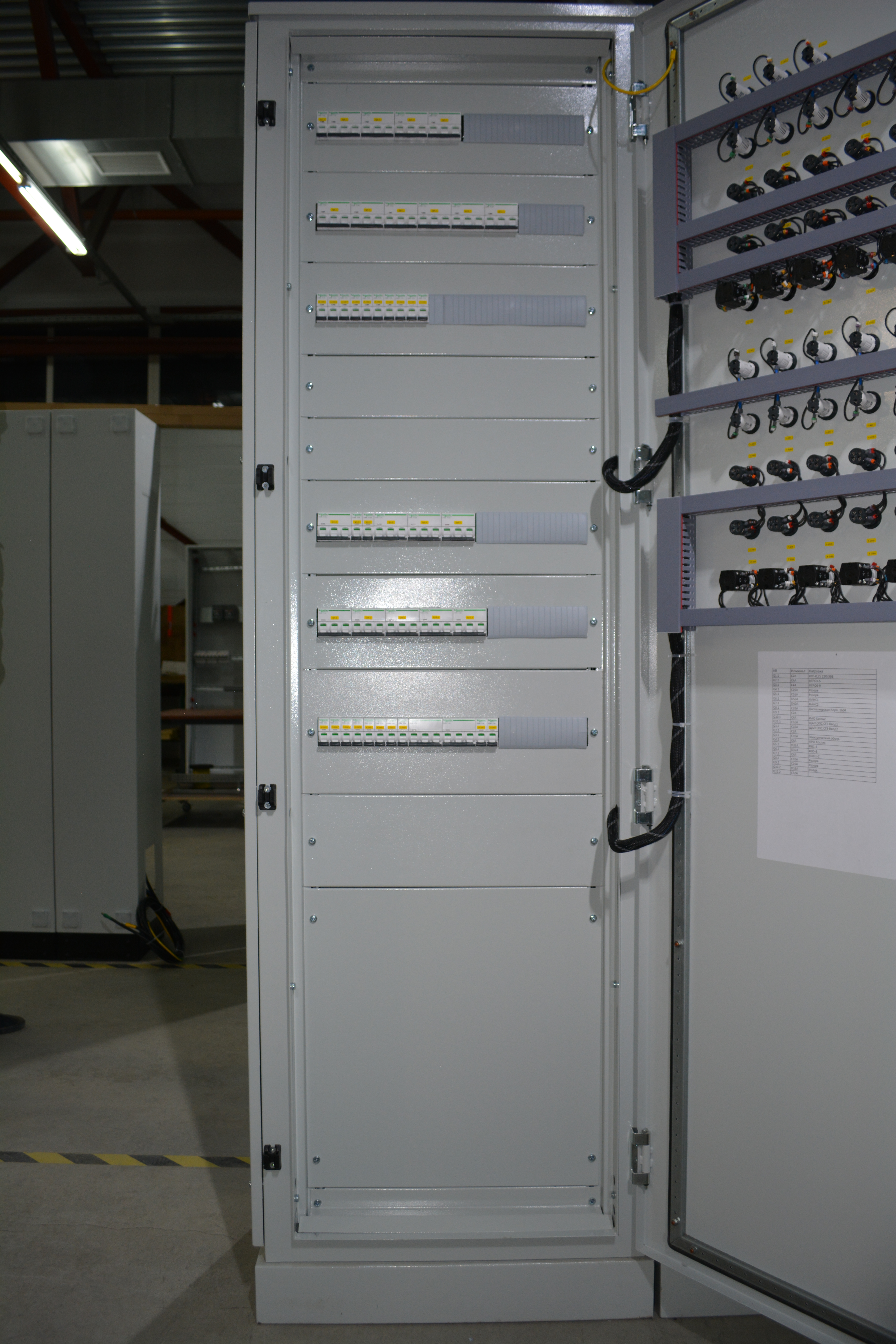

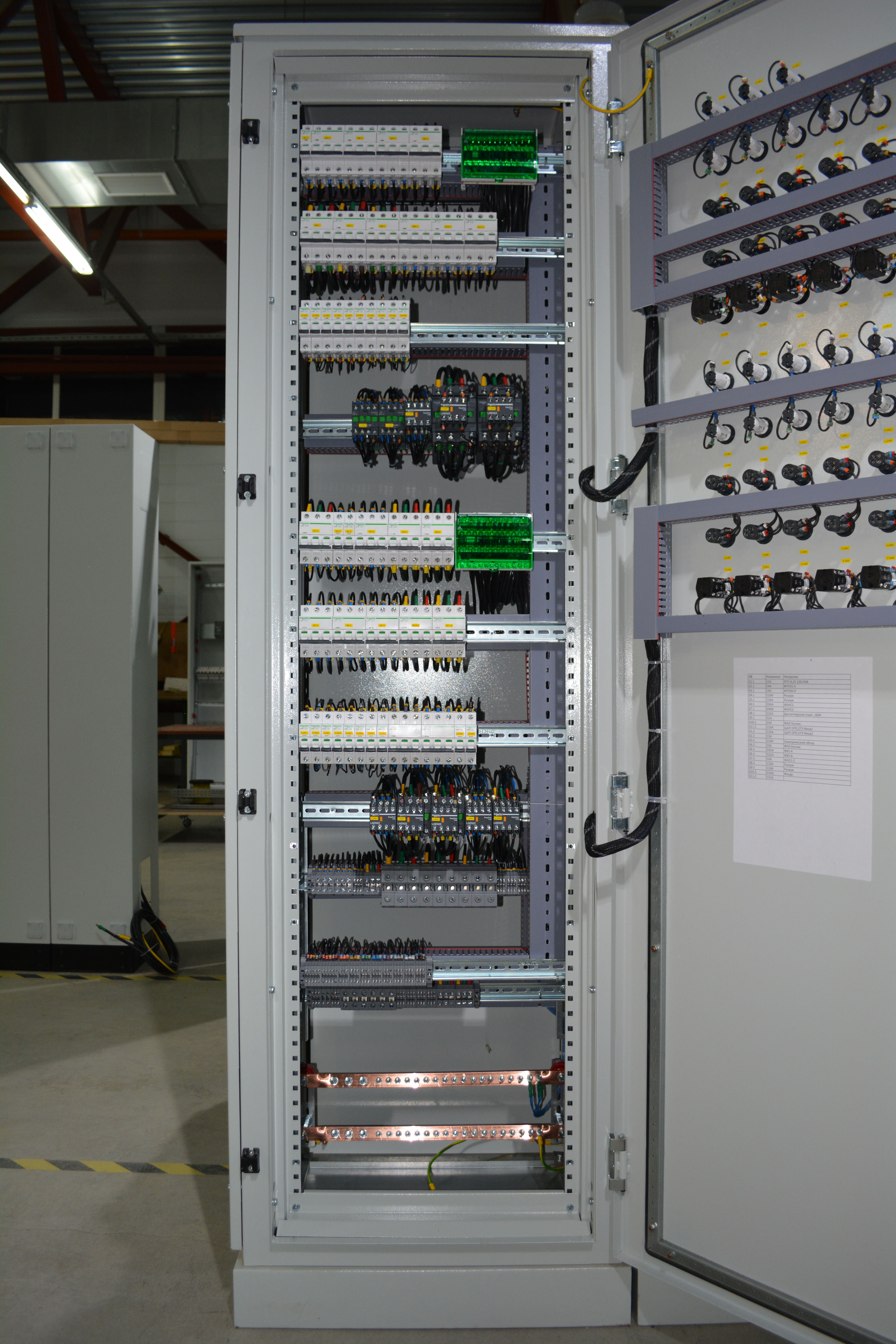

  • Панель №1 – распределительная. На отходящих фидерах установлены автоматические выключатели фирмы Schneider Electric. Крепление на DIN-рейке;

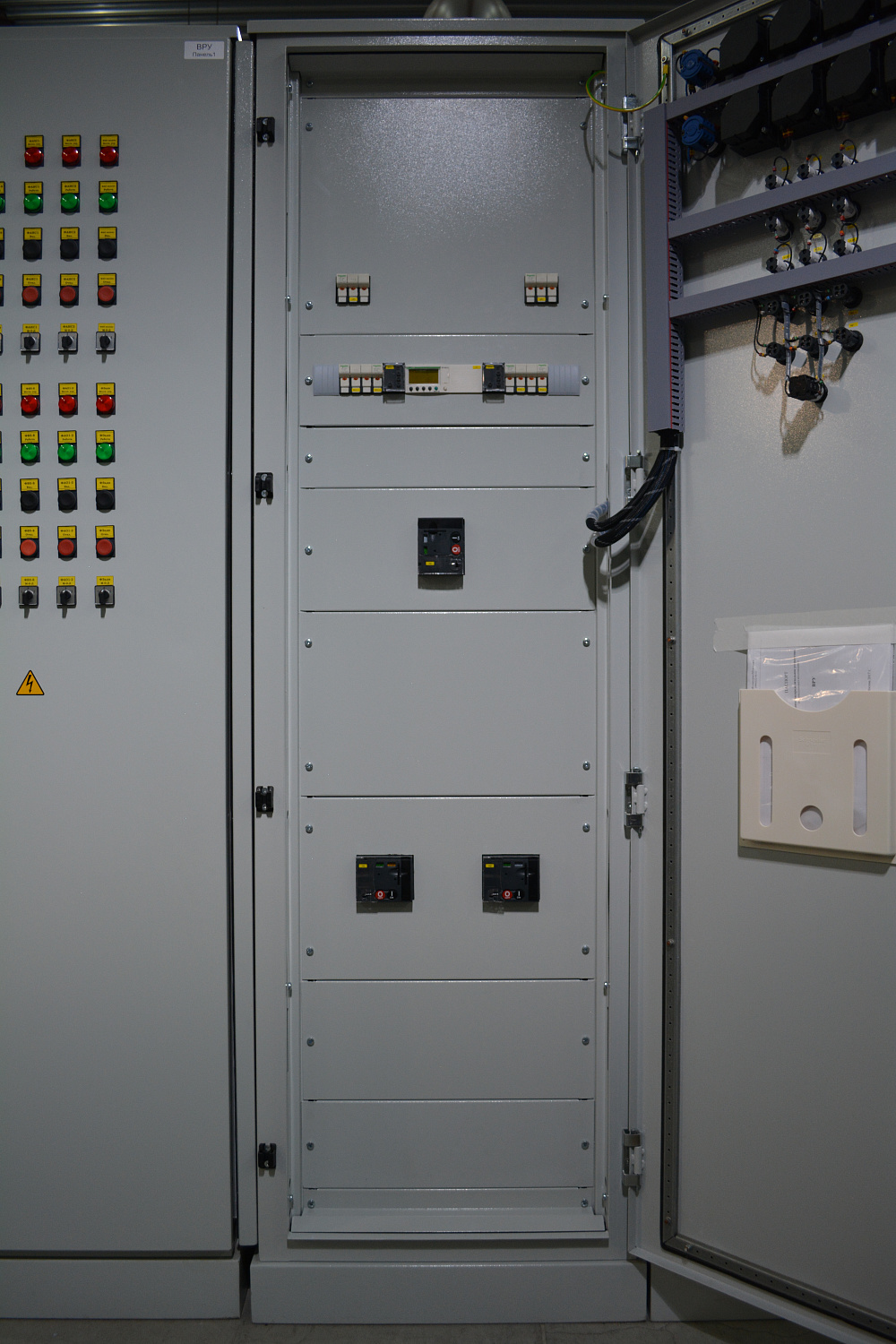

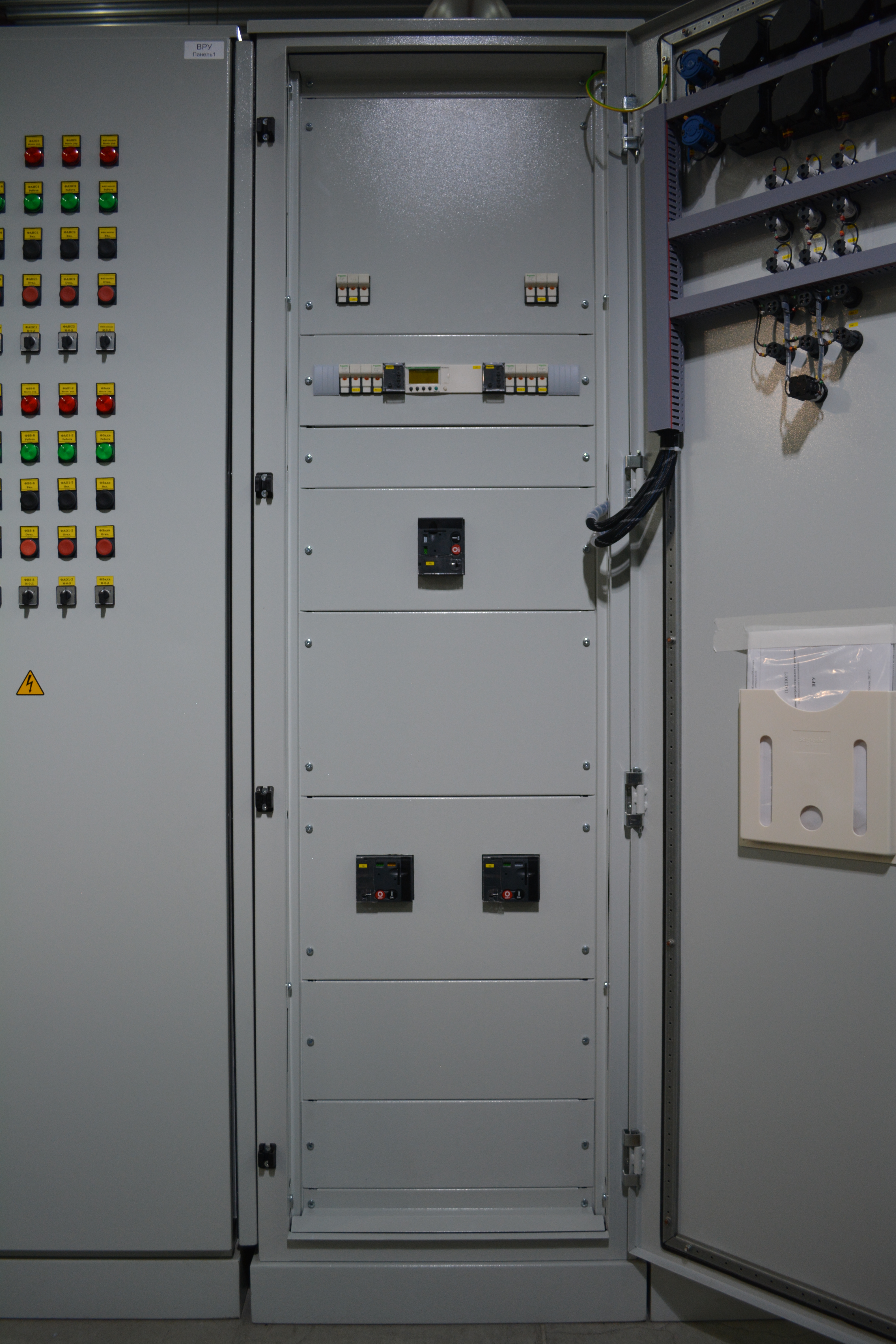

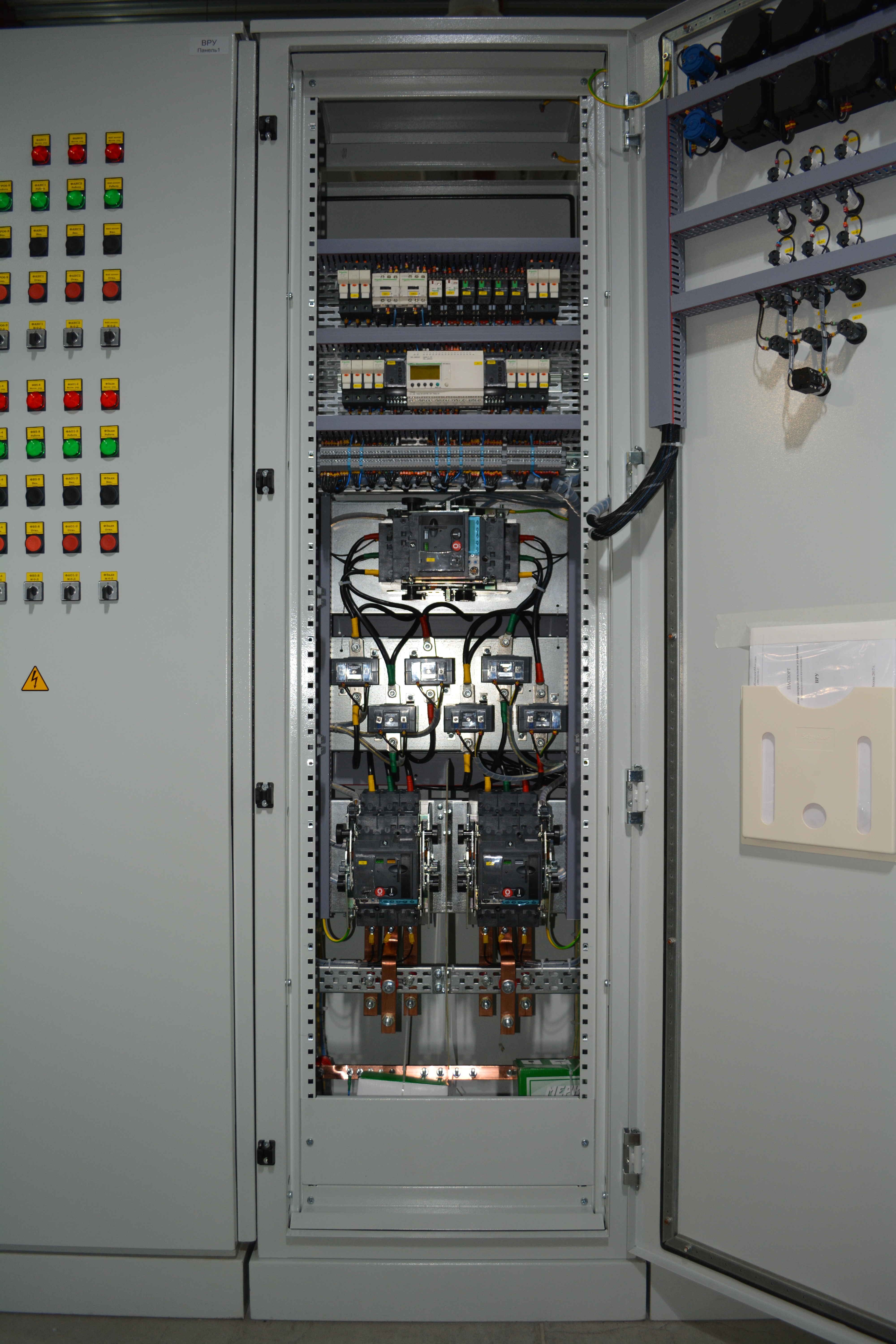

  • Панель № 2 – вводная. Подача напряжения осуществляется через силовые автоматические выключатели фирмы Schneider Electric выкатного исполнения. Для осуществления бесперебойного питания применена схема АВР с секционным автоматом, реализованная на базе интеллектуального реле Zelio Logic;

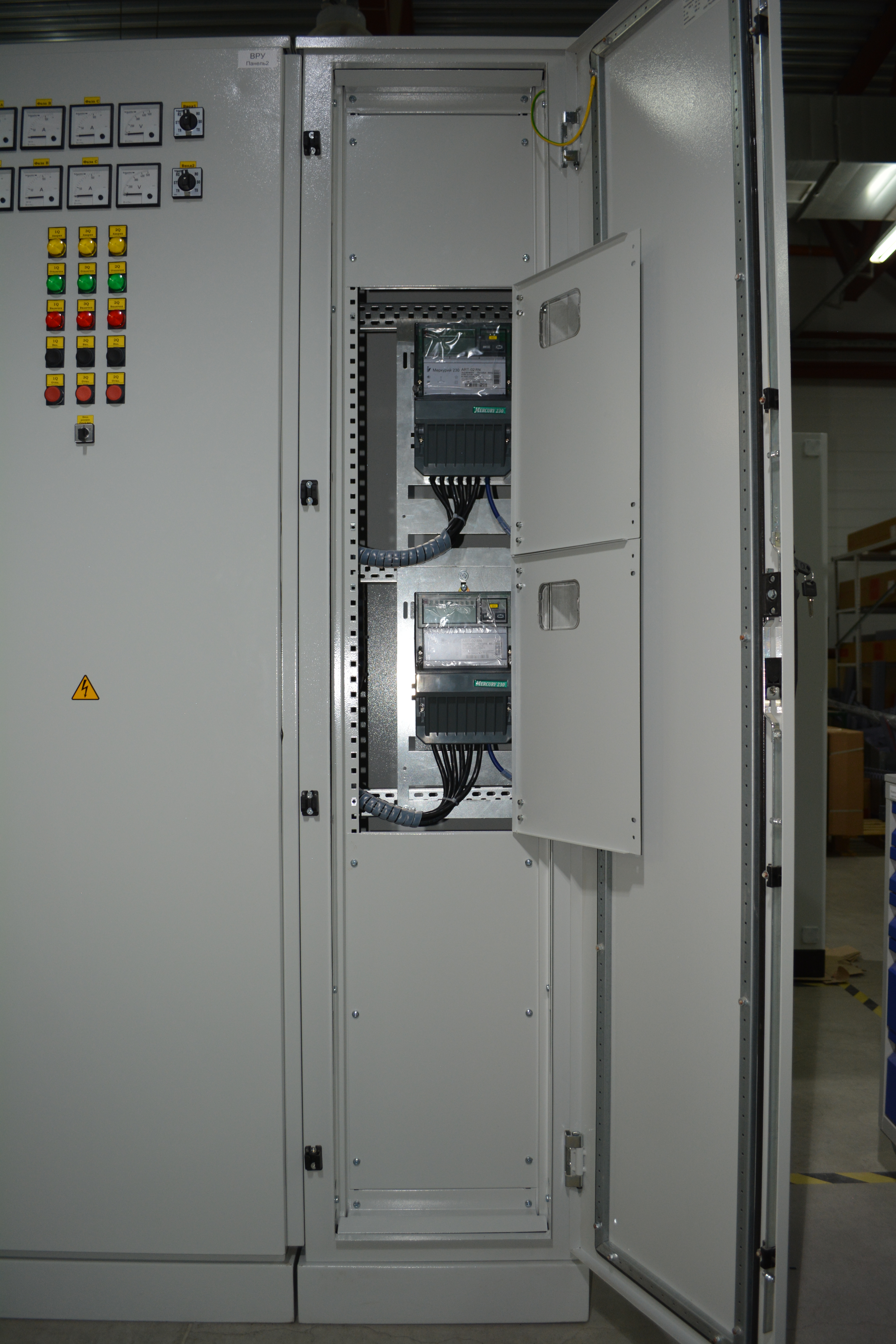

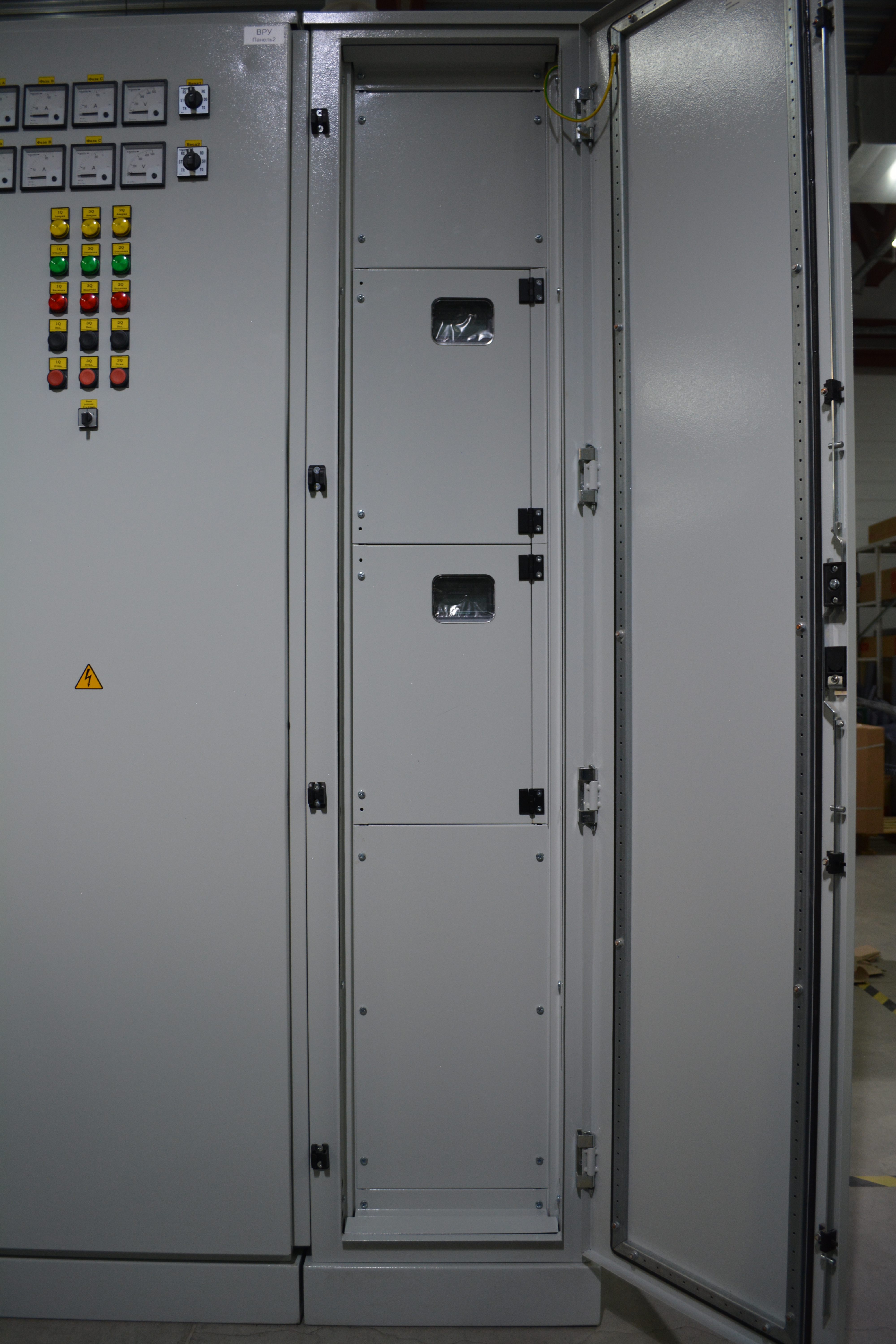

  • Панель № 3 – панель учета. Приборы коммерческого учета установлены на двух вводных линиях. Счетчики активной и реактивной электрической энергии типа Меркурий 230 ART-02 RN подключены непосредственно к вводным аппаратам. Для считывания показаний приборов учета в защитных кожухах предусмотрены соответствующие окошки.

Проект реализован на следующем оборудовании:

  • Корпуса - DKC шкафы CQE;
  • Автоматические выключатели - Schneider Electric;
  • Контакторы и реле - Schneider Electric;
  • Измерительные приборы, приборы сигнализации и управления - Schneider Electric;
  • Приборы учета - Меркурий 230 ART-02 RN.
