Завод Тамбовский бекон (ЩА)
На заводе установлены щиты автоматики от компаний ABB и Rittal. Ячейки имеют герметичное исполнение и оснащены устройствами световой сигнализации, управления, защиты и контроля электропривода.
Для обеспечения пусковых процессов асинхронных двигателей, которые являются силовыми элементами насосных агрегатов и вентиляторов, применены релейно-контакторные схемы и устройство плавного пуска.

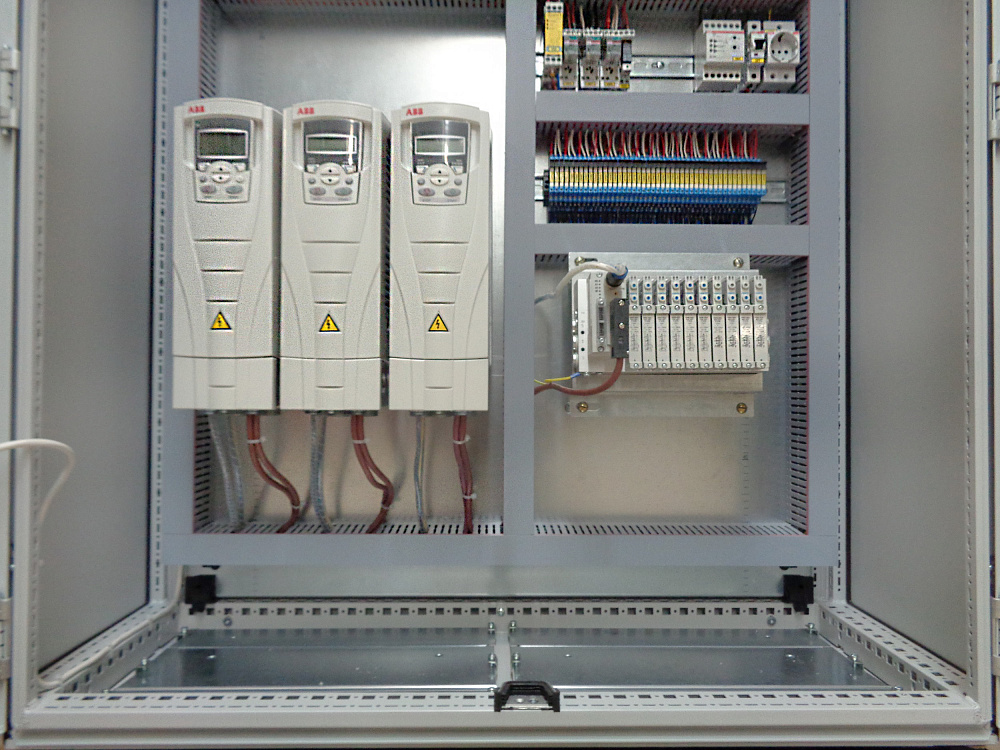

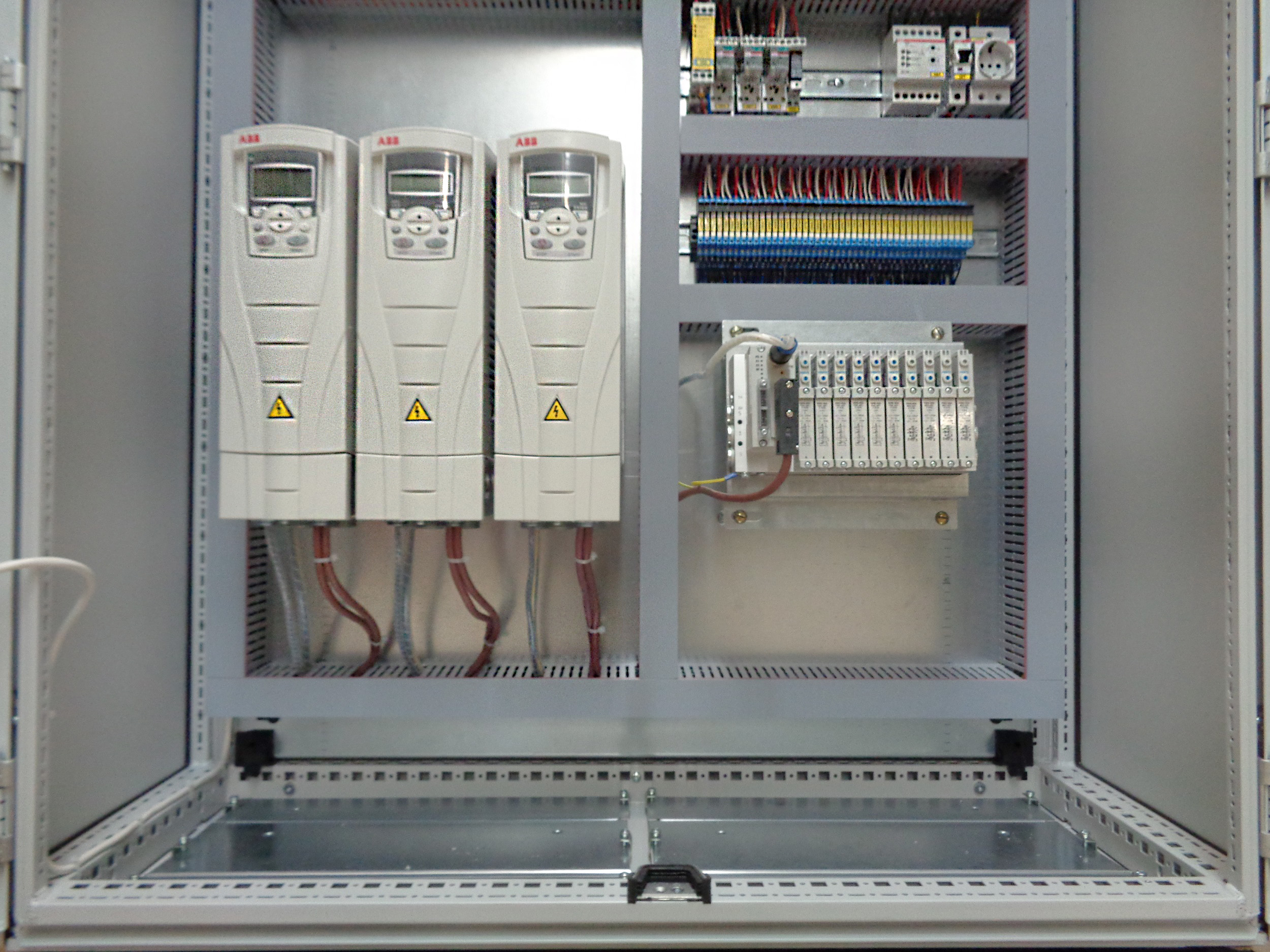

В ячейке № 3 установлены преобразователи частоты 0,4 кВ АВВ ACS550 с инверторами напряжения на базе IGBT транзисторов. Каждое устройство оснащено ПИД-регулятором (PID Controller).

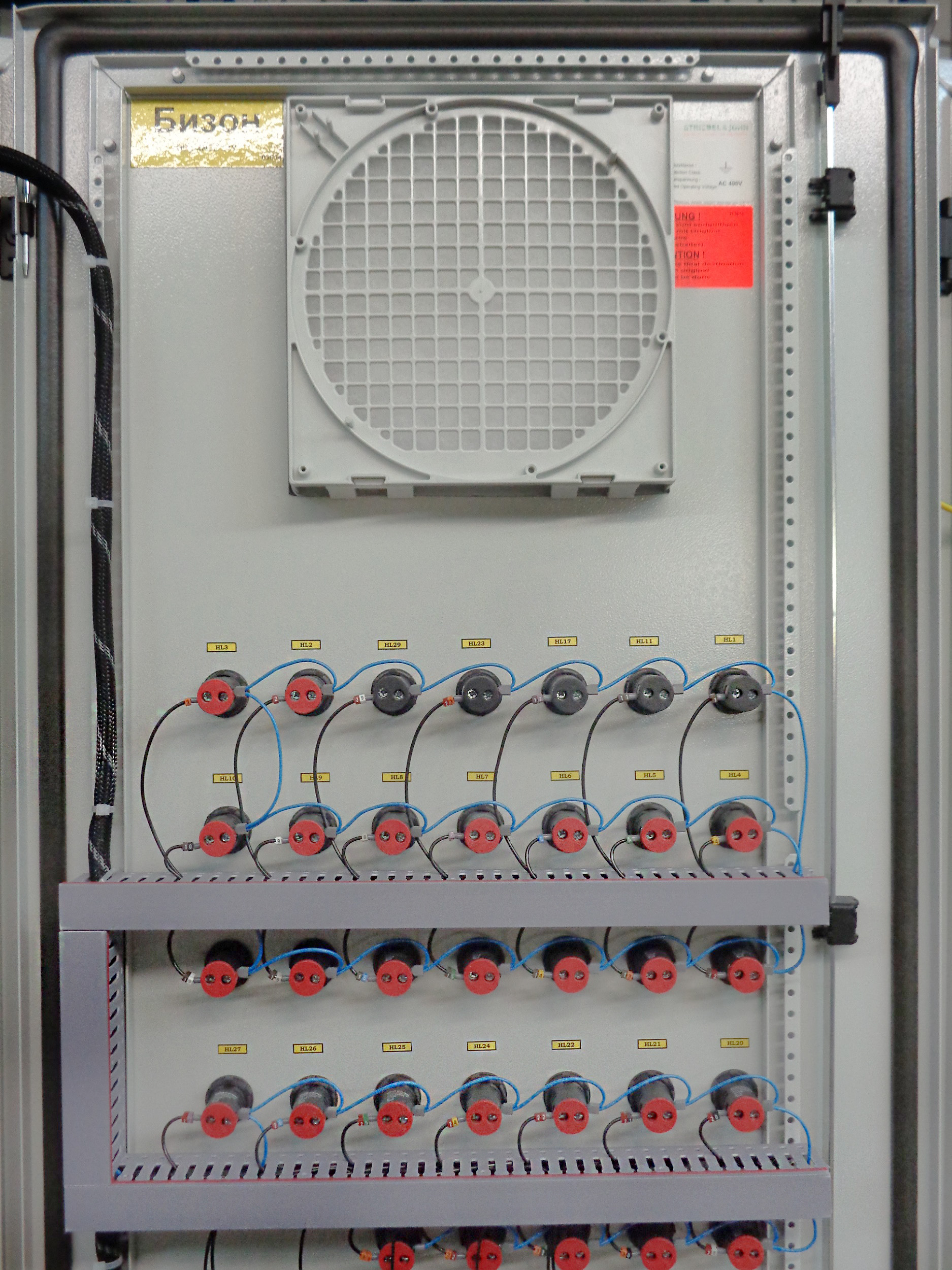

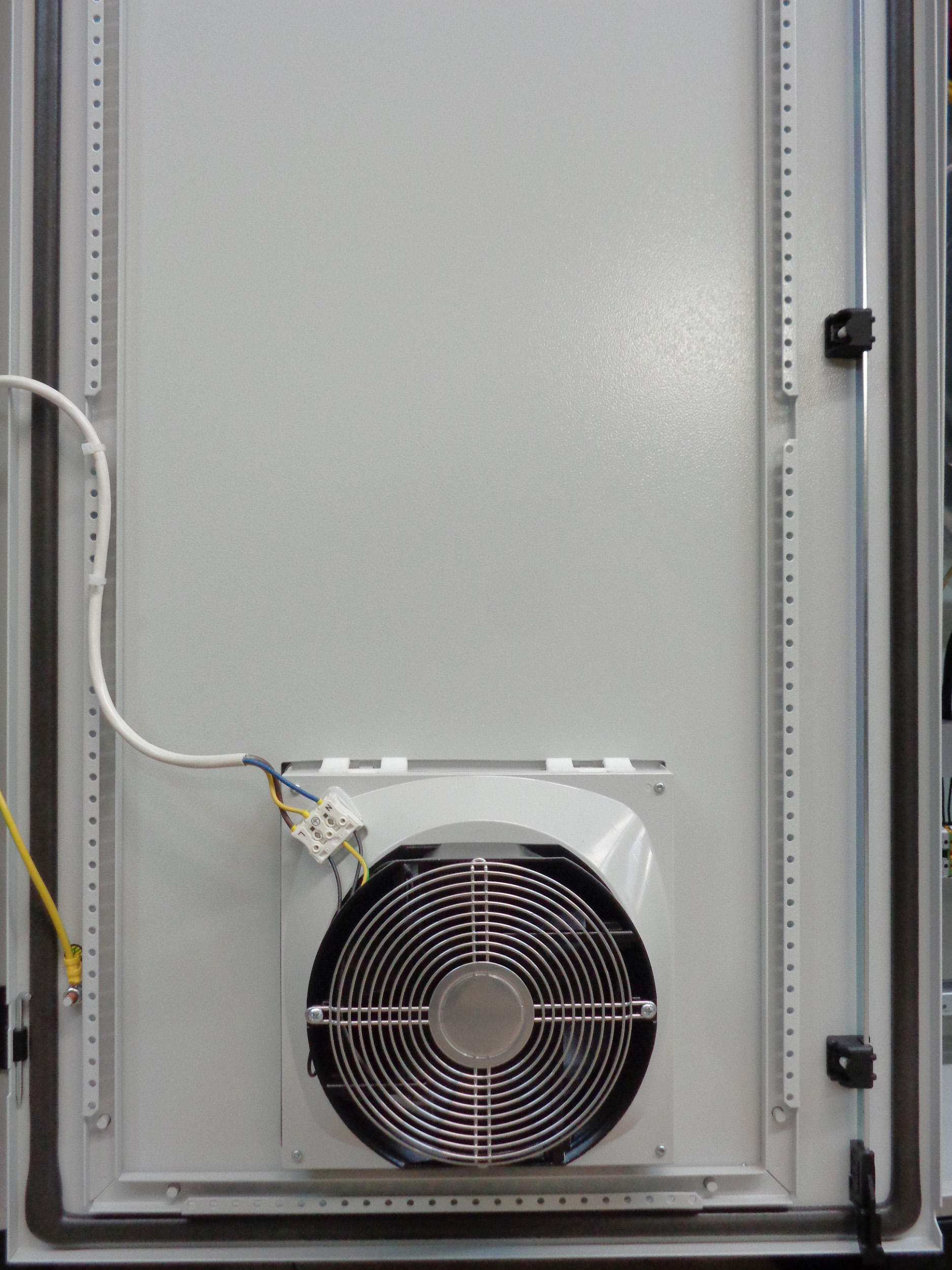

Для исключения возможности перегрева токоведущих частей, защитных и коммутационных аппаратов (реле, автоматы, контроллеры) в двери шкафов вмонтированы приточные вентиляторы.
- Щит автоматики предназначен: для выполнения процедур пуска/остановки оборудования по команде оператора; автоматического поддержания параметров подаваемого воздуха; защиты и контроля исправности электрических машин, насосных агрегатов, систем вентиляции и пр.
- Щиты выполнены в герметичных металлических шкафах ABB или Rittal. Внутри корпуса установлено оборудование Siemens и ABB. В двери шкафа вмонтированы приточные вентиляторы, обеспечивающие теплоотвод от оборудования.

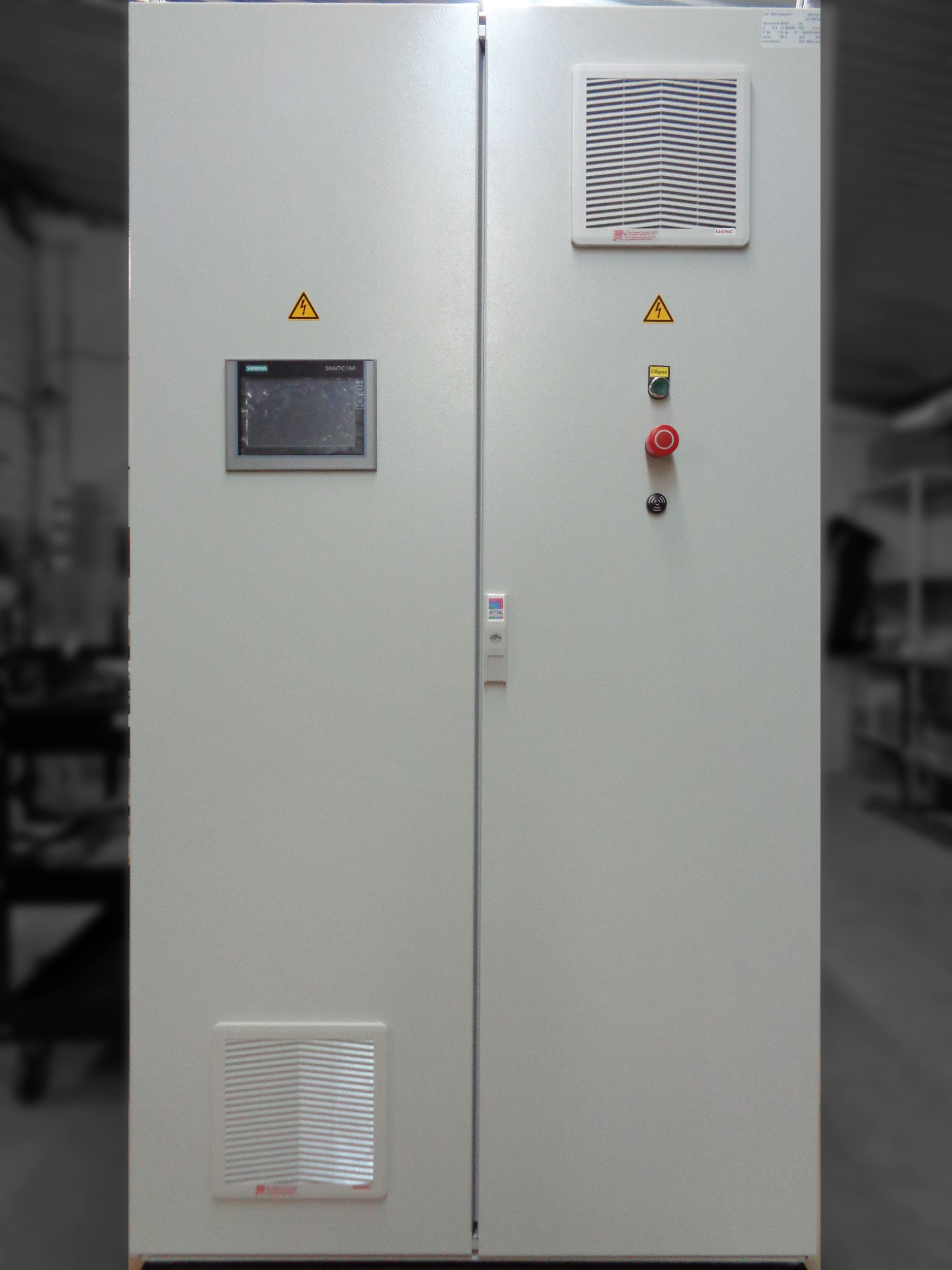

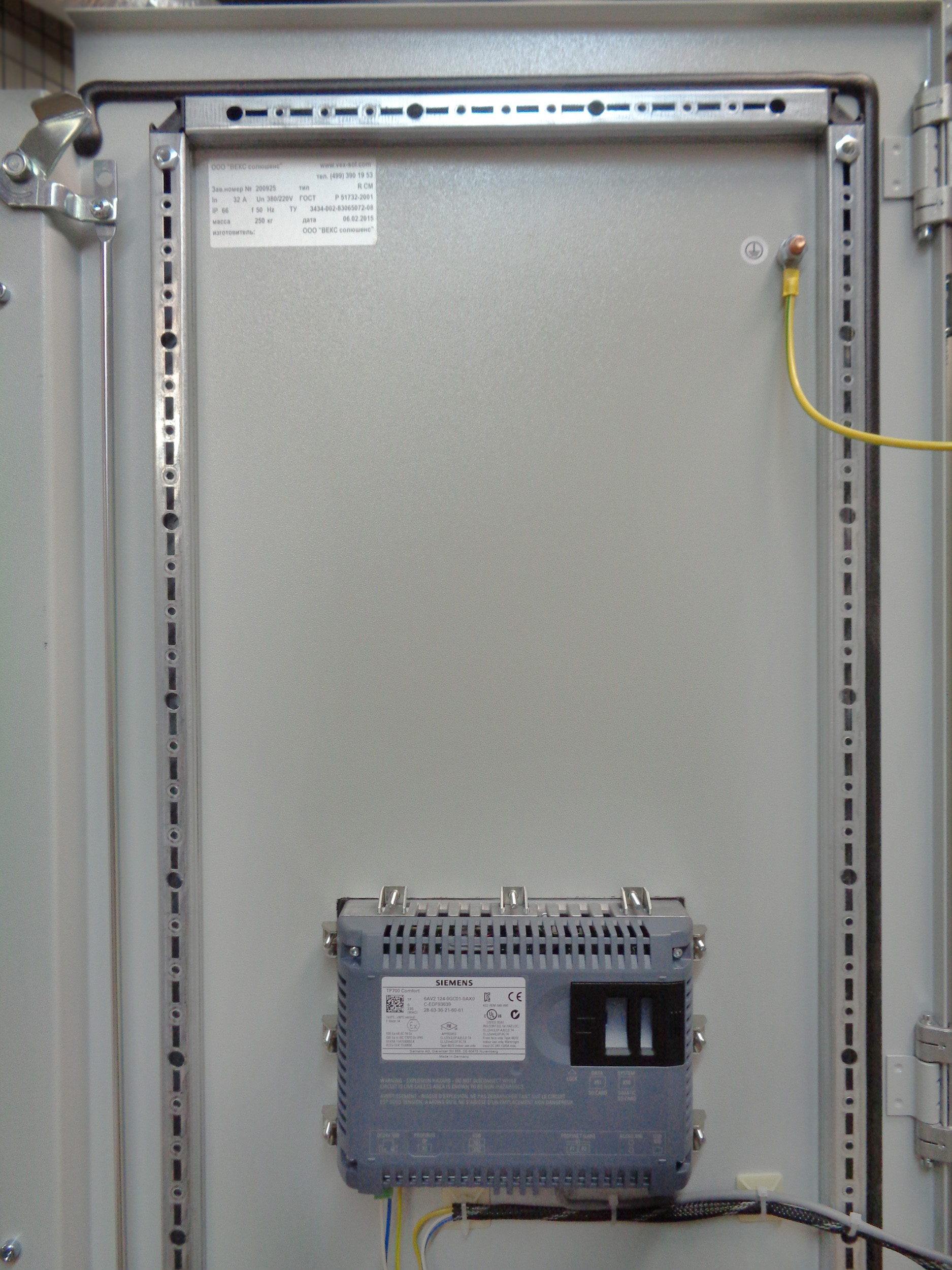

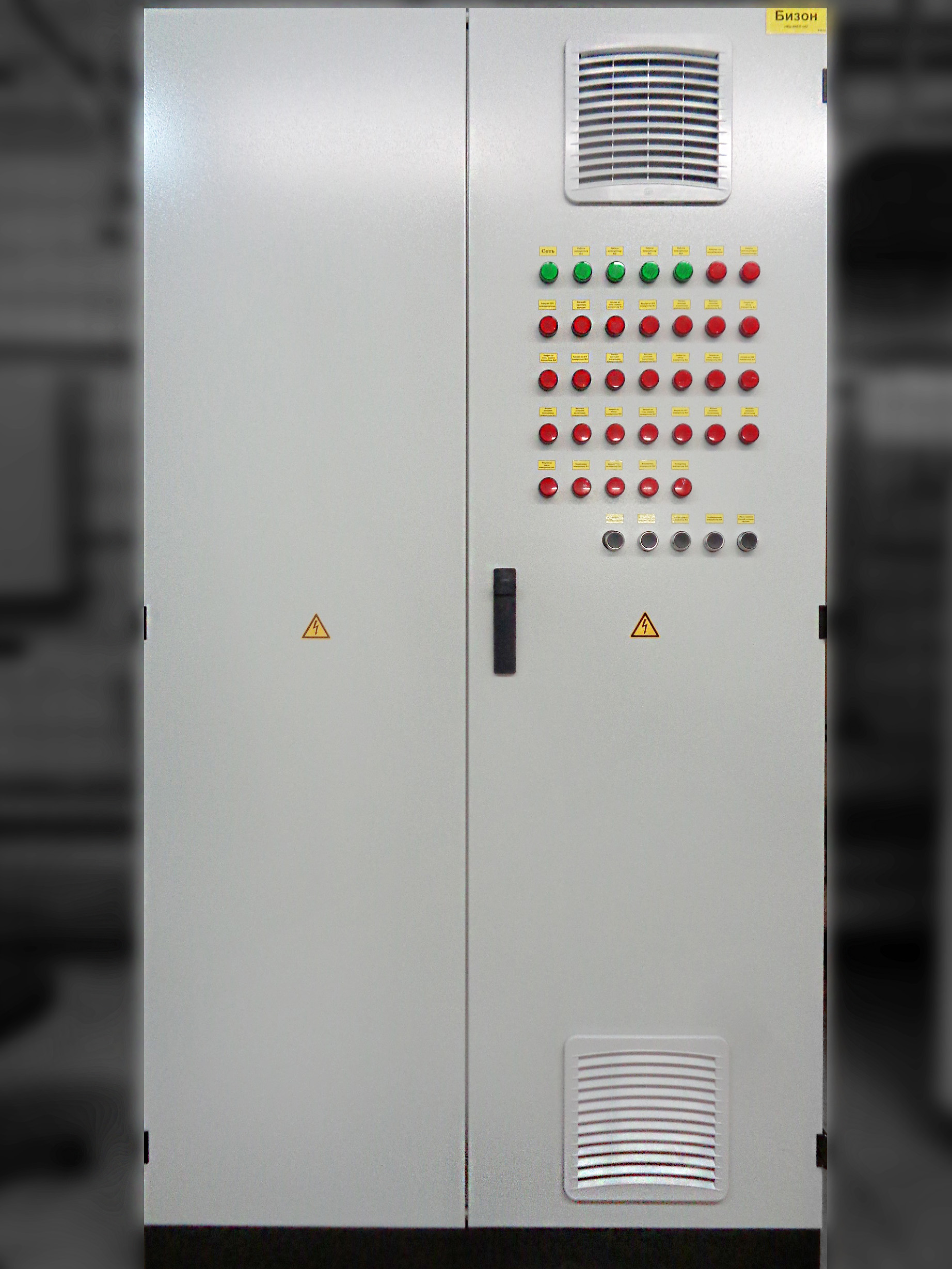

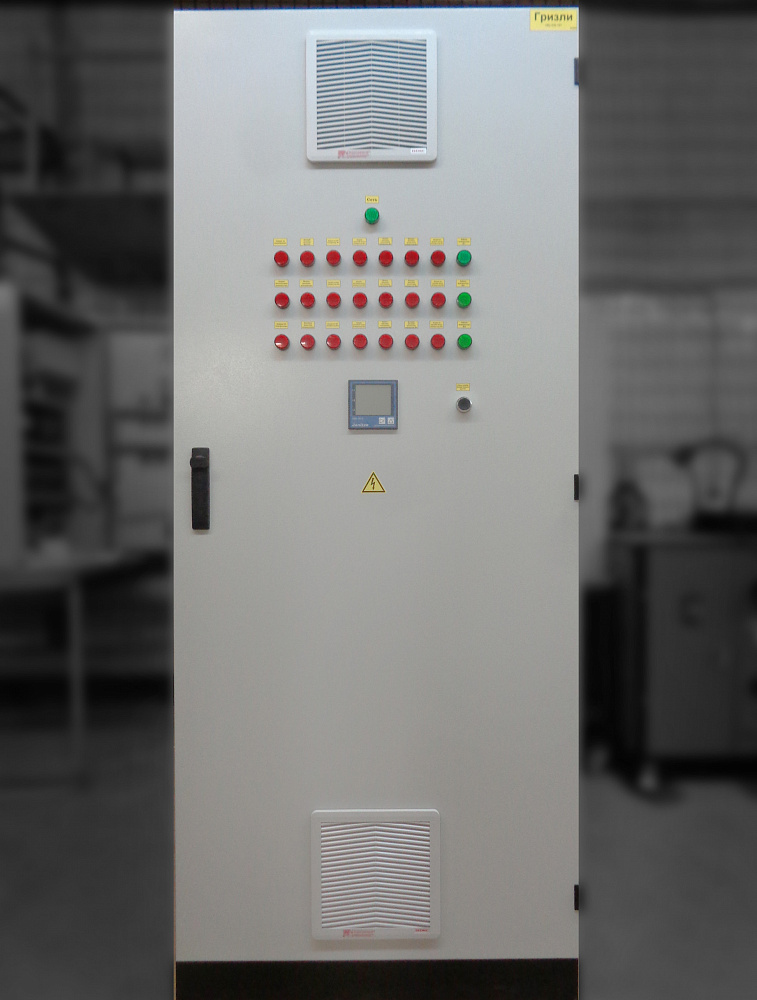

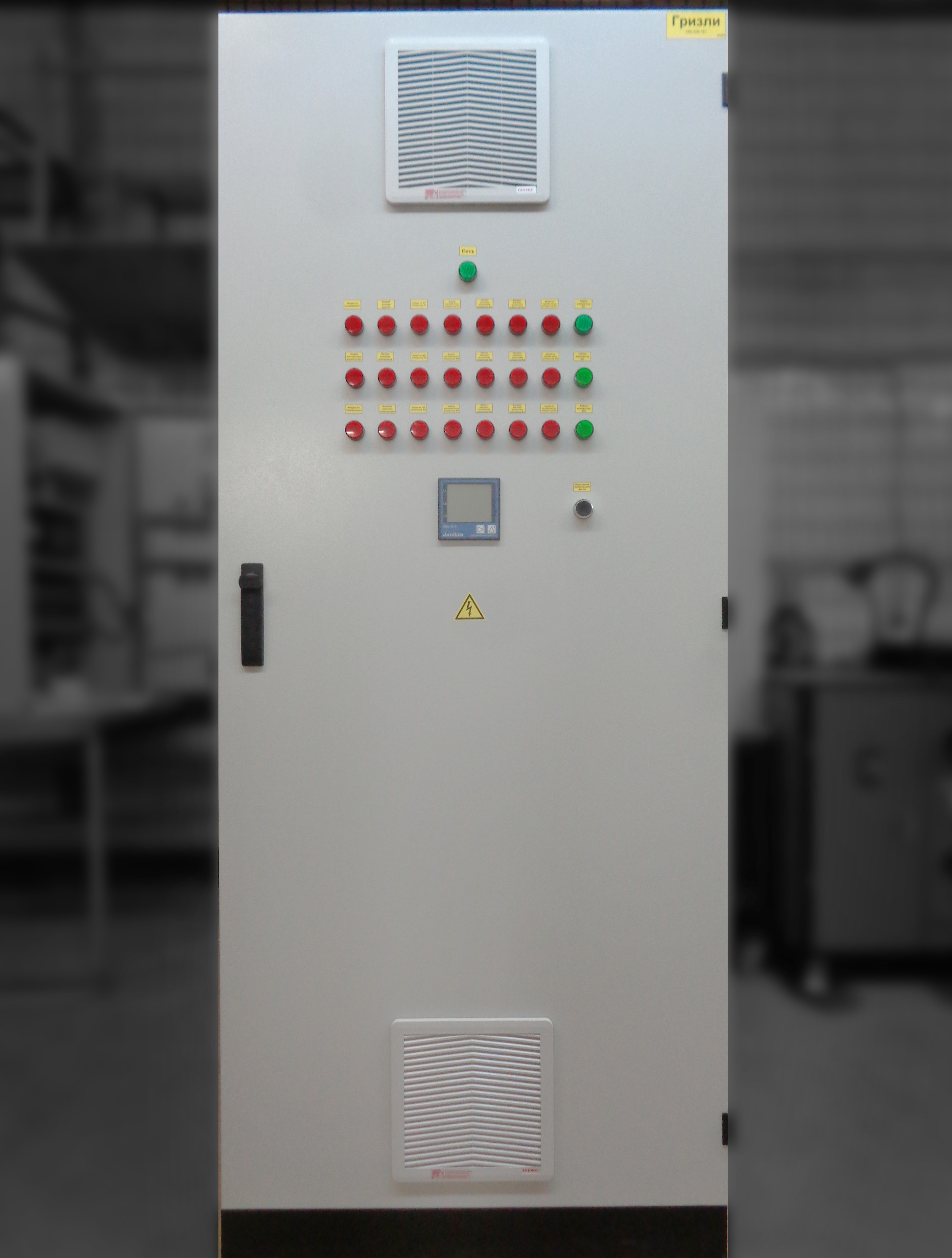

- На внешнюю сторону панели щита автоматики выведены индикаторы контроля и кнопки управления. В некоторых комплектациях может использоваться сенсорная панель управления компании Siemens.
- Щиты автоматики производятся в однодверном и двухдверном исполнении. Токоведущие части закрываются пластронами. Пластроны устанавливаются на EDF-стойки.

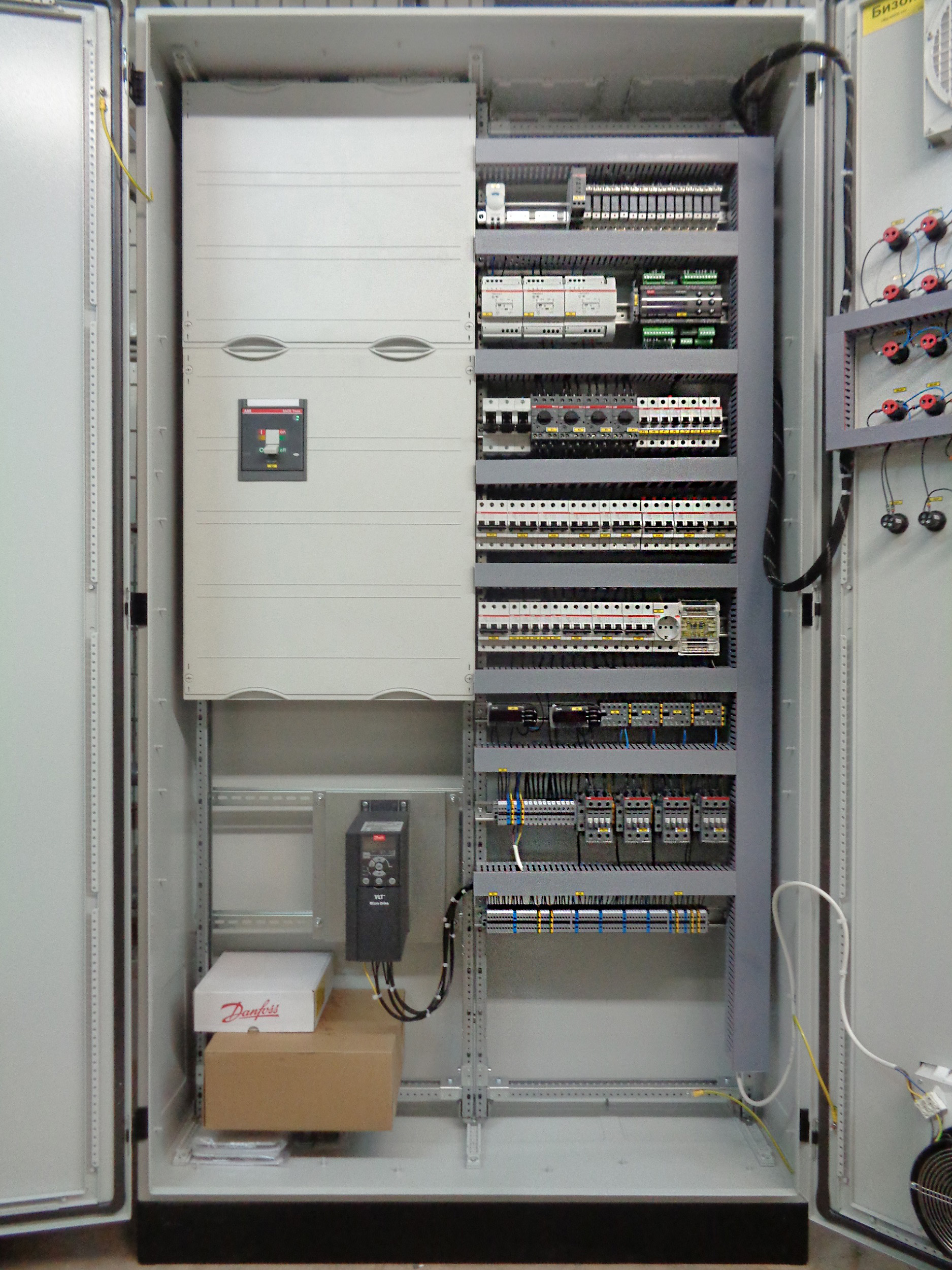

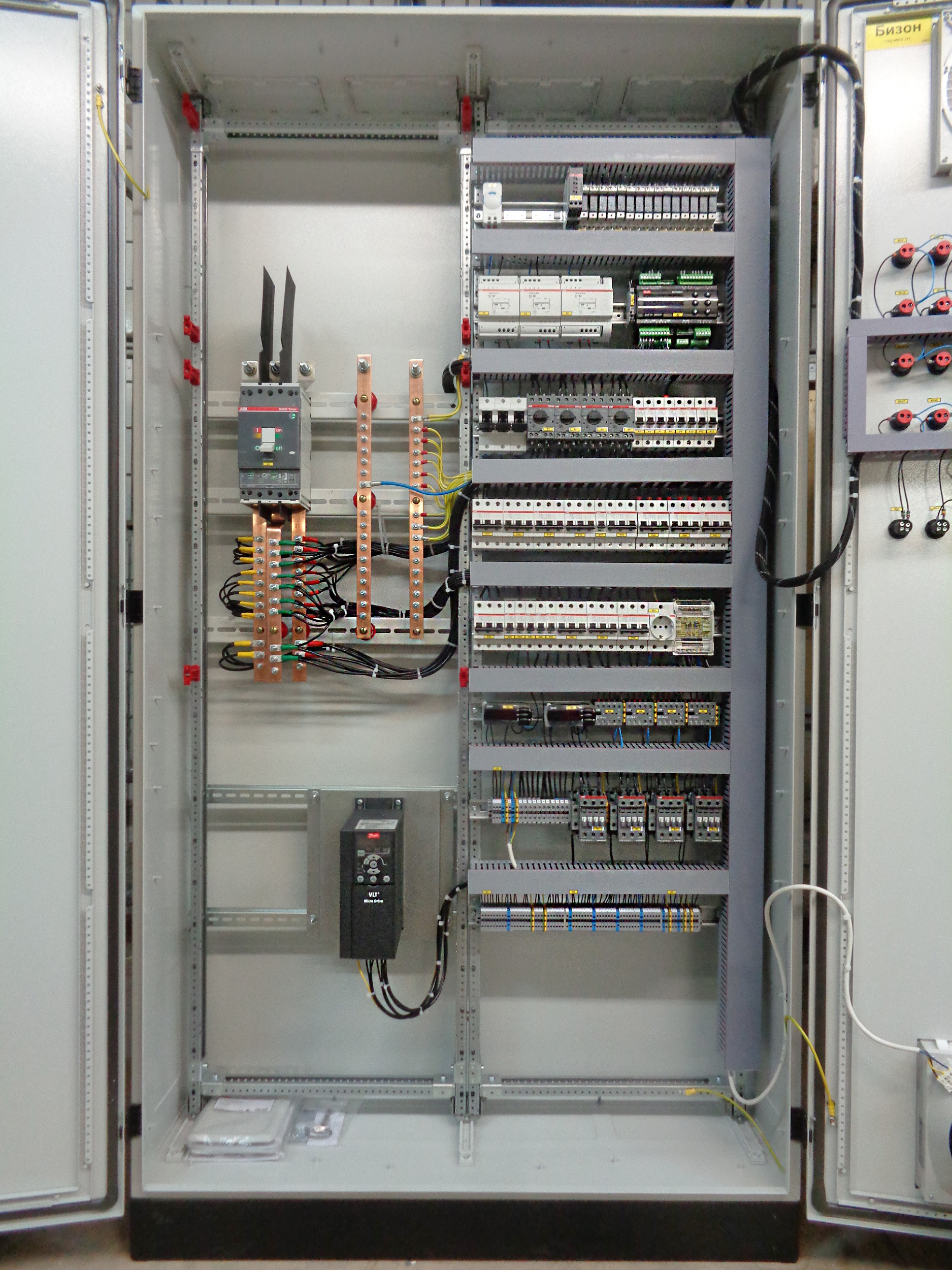

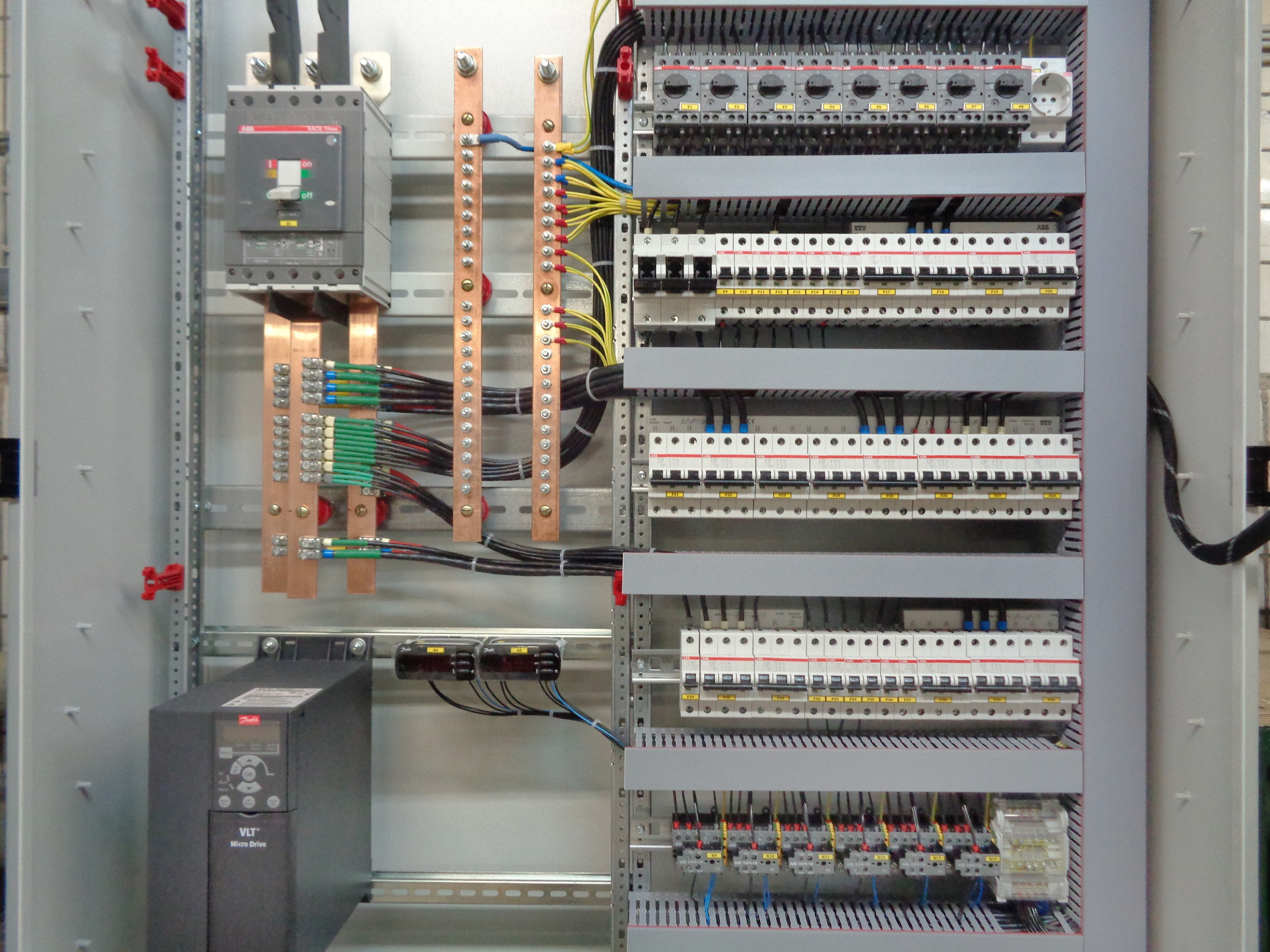

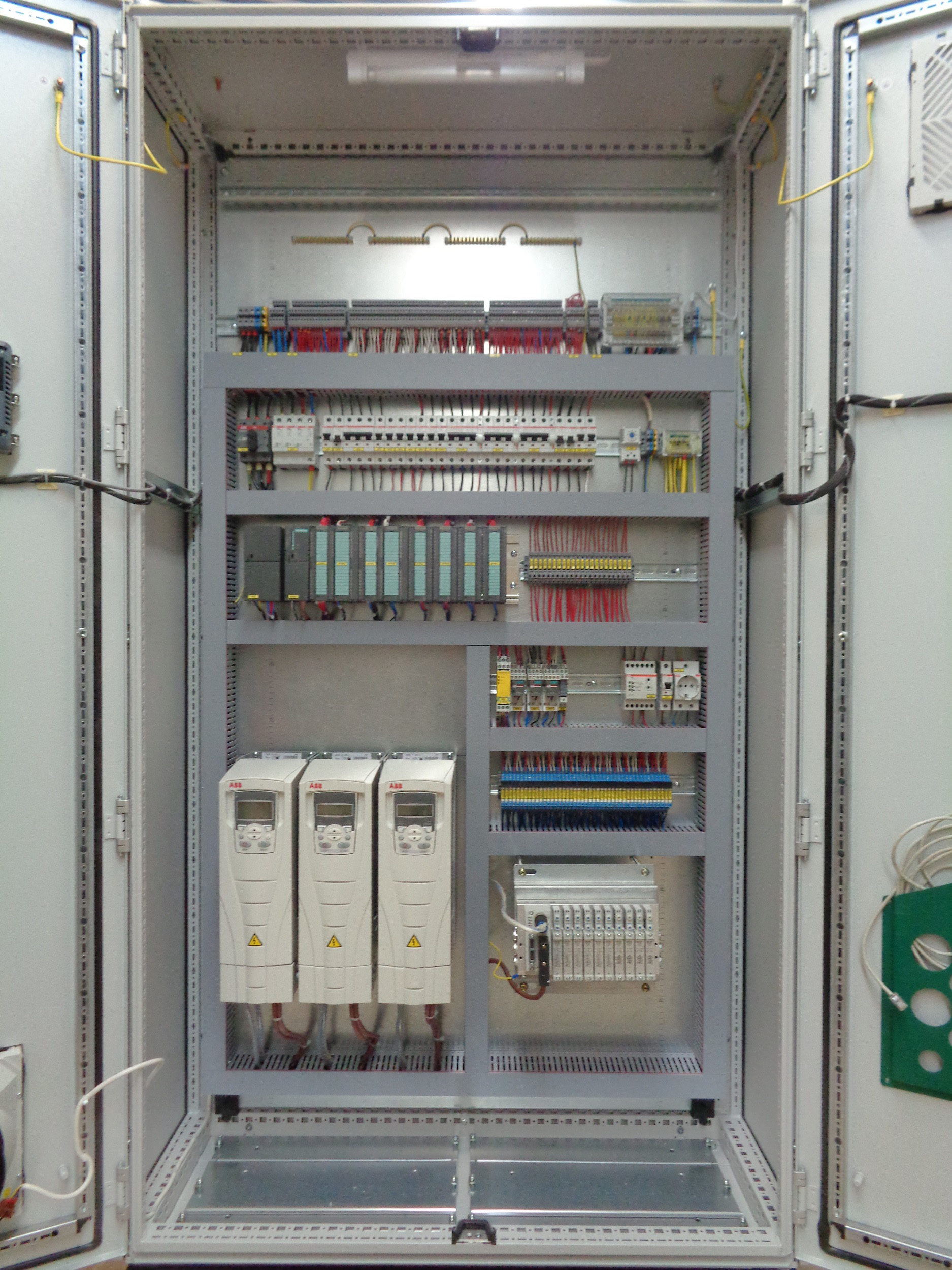

- Внутри корпуса на DIN-рейке монтируются реле, контроллеры, частотники, автоматы и др. устройства. Их питание осуществляется от жесткой системы шин в медном исполнении. Для защиты от тепловых перегрузок и токов короткого замыкания на вводе схемы устанавливается автоматический выключатель ABB.
