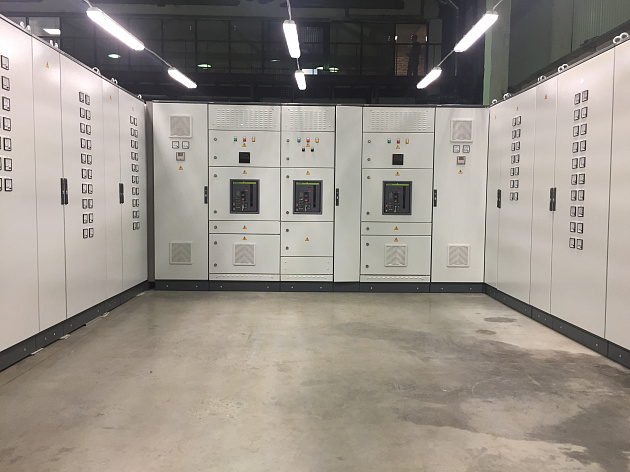

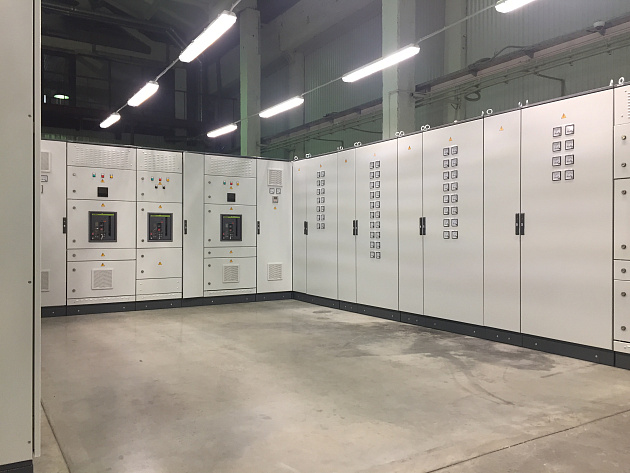

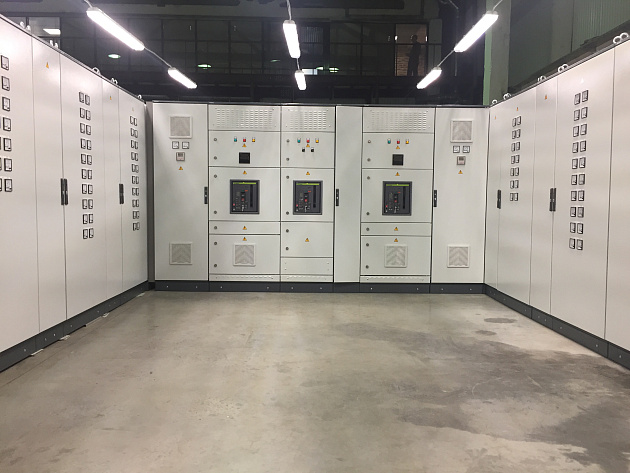

Главный распределительный щит

Комплектующие ГРЩ

1. Корпуса

Сборка ГРЩ осуществляется на базе распределительных панелей ЩО-70 или монтажных шкафов ВРУ-1 от ведущих российских и зарубежных брендов (ABB, Schneider Electric, Rittal и ряда других). Их модификации различаются по степени защиты электронных компонентов от воздействия факторов внешней среды:

• IP31 — препятствуют попаданию внутрь предметов диаметром ≥2,5 мм (кабелей, инструментов) и вертикальных капель;
• IP54 — обеспечивают достаточную защиту от мелкодисперсных частиц и брызг, падающих с любого направления, подходят для установки в технических галереях и на объектах с повышенной влажностью и запыленностью;
• IP65 — пыленепроницаемое исполнение, устойчивы к направленным водяным струям, что делает их пригодными, в том числе, для наружного монтажа.

2. Контроллер и программное обеспечение

Управление аппаратурой вводных и секционных панелей реализовано на базе интеллектуальных реле Schneider Electric серии Zelio Logic. Контроллеры отличаются гибкостью настройки: используя фирменное программное обеспечение Zelio Soft, можно создать любой алгоритм переключения посредством контактного языка (FBD) или функциональной блок-схемы (Ladder). Все внесенные изменения хранятся в энергонезависимой флэш-памяти, причем впоследствии их можно будет скопировать на другое устройство. В свою очередь, поддержка удаленного управления с помощью протокола Modbus, по Ethernet или GSM (опционально) окажется полезным при обслуживании распределенной инфраструктуры.

Помимо автоматического, главные распределительные щиты ООО «РКМ Электро» поддерживают ручной режим работы. Однако даже при полном отсутствии контроля со стороны автоматизированных модулей, негативное влияние человеческого фактора на систему энергоснабжения полностью исключается за счет наличия механической блокировки, призванной предотвратить одновременное подключение двух вводов и секционного автомата.

3. Аппаратура вводных и секционных панелей

В своей практике мы часто сталкивались с доработкой проектов других компаний, в рамках которых использовалось излишне дорогостоящее оборудование, обладающее избыточным функционалом. В отличие от подавляющего большинства подрядчиков, мы всесторонне консультируем заказчиков, разъясняя преимущества и недостатки различных комплектующих, и помогаем подобрать наиболее оптимальное решение с точки зрения возможностей, цены и качества.

Так, например, при силе тока менее 600 ампер мы рекомендуем устанавливать литые автоматические выключатели, в то время, как при токах свыше 1600 А необходимо использовать воздушные автоматические выключатели с моторным или электромагнитным приводом, в которых гашение электрической дуги производится путем подачи сжатого воздуха. Данная особенность позволяет существенно продлить период эксплуатации устройств и предотвратить выгорание контактов, а значит, повысить надежность всей системы.

Цены на ГРЩ

Первый вопрос, который задает клиент при разговоре с менеджером отдела продаж: “Сколько примерно будет стоить электрощит?”. Однозначного ответа здесь нет. Конечная стоимость комплектного устройства рассчитывается в индивидуальном порядке и зависит от нескольких факторов:

Для примера рассмотрим, в каких пределах могут варьироваться цены на главные распределительные щиты с идентичными базовыми параметрами, но разной начинкой. За основу возьмем пятипанельную модификацию, ориентированную на подключение двух вводов по 2000 ампер каждый и оснащенную секционным АВР на автоматических выключателях с моторными приводами.

I. Бюджетный вариант — полнофункциональная сборка начального уровня

II. Средний ценовой сегмент — оптимальное соотношение цены и качества

III. Максимальная конфигурация — для тех, кто не терпит компромиссов

Как видите, бюджетная сборка оказывается практически в 3 раза дешевле наиболее дорогой. При этом выбор между этими двумя крайностями определяется пожеланиями клиента, особенностями обслуживаемого объекта и законодательными требованиями, изложенными в действующих ПУЭ и ГОСТ. Самый простой способ узнать, в какую сумму обойдется оборудование — заказать расчет стоимости в ООО «РКМ Электро». Это абсолютно бесплатно и ни к чему вас не обязывает!

Вы можете отправить заявку на предварительный расчет на адрес: info@rkm-electro.ru, или связаться с нами по телефону в Москве: +7 (499) 322-44-22. Специалисты нашей компании проконсультируют вас по любым вопросам, связанным с заказом ГРЩ и помогут подобрать оптимальный для вашего предприятия вариант.
