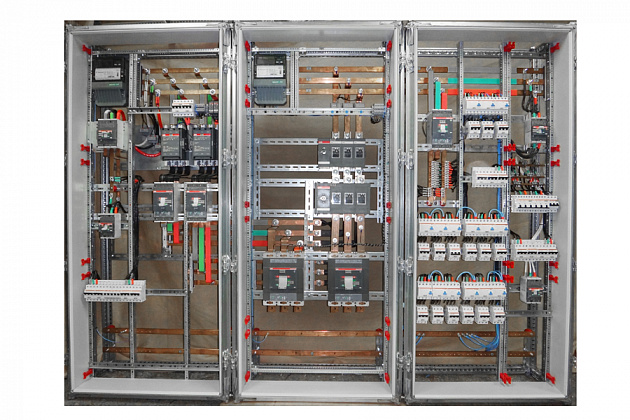

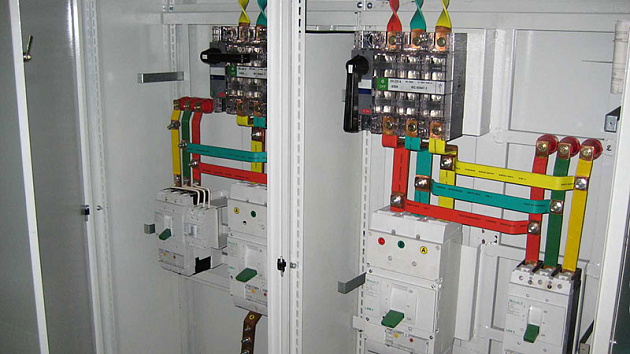

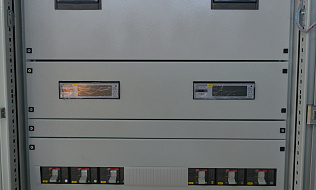

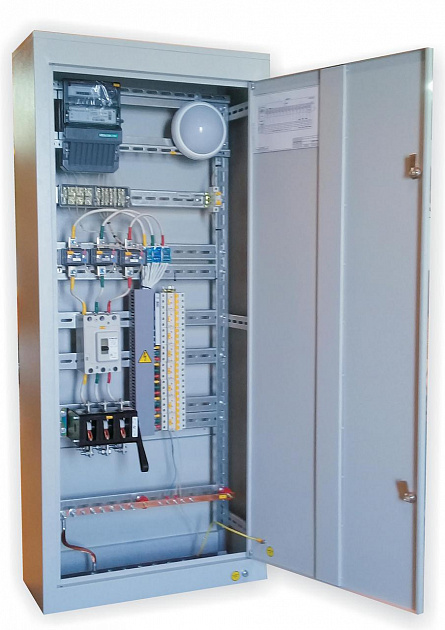

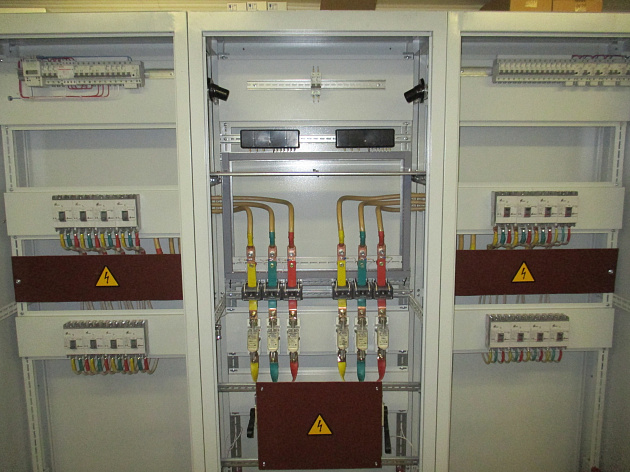

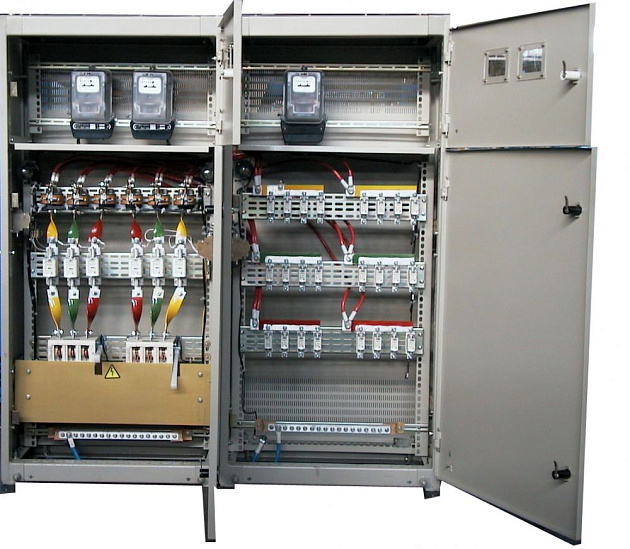

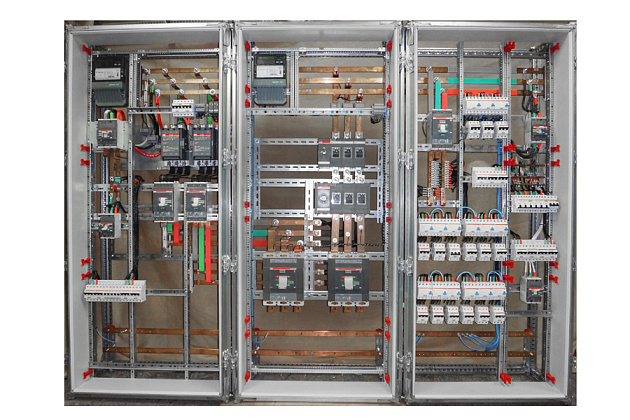

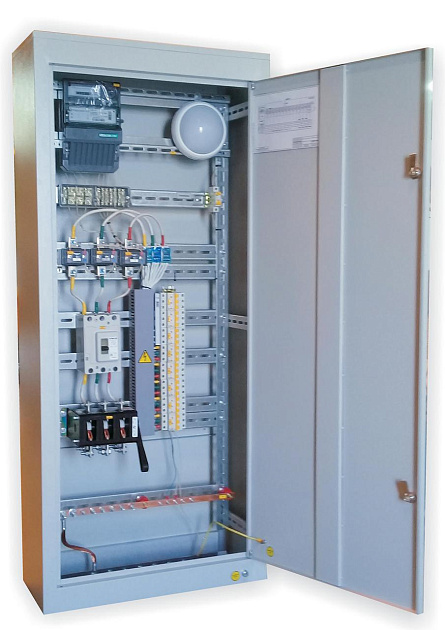

Вводно-распределительное устройство (ВРУ)

ВРУ могут иметь следующие функциональные блоки:

• Вводная панель —предназначена для ввода кабельных линий, распределения питания по отходящим линиям, учёта электроэнергии и содержит коммутационную и защитную аппаратуру;
• Распределительная панель — предназначена для распределения питания электроэнергии к потребителям и на собственные нужды. В Распределительной панели (РП)устанавливаются автоматические выключатели, рубильники (реверсивные и не реверсивные), контакторы, устройства контроля параметров электрической энергии отходящих линий;
• Отсек учета — отсек учёта электроэнергии как правило располагается в водной панели и предназначен для установки системы учёта электроэнергии. Под системой учёта подразумевается установка счётчика(ов) прямого или трансформаторного включения, тип счётчиков электроэнергии очень разнообразен и в зависимости от применяемого типа (например с функцией телеметрии) можно создавать систему учёта с передачей данных на верхний уровень, такие системы называются «автоматизированная система контроля и учёта электроэнергии» или АСКУЭ.;
• Система АВР —устанавливается для потребителей первой и особой категории электроснабжения и размещается как правило в вводной панели на вводе. Исполнение АВР может быть на перекидных моторизированных рубильника, на контакторах или на автоматических выключателях с установленным моторным приводом на них, так же в систему АВР входит релейная аппаратура которая отвечает за отказоустойчивую работу автоматического включения резерва. Если потребитель относится к особой группе электроснабжения в таких случаях устанавливается источник бесперебойного питания с байпасом который на время отключения электроэнергии запитывает потребителя(ей) от аккумуляторных батарей без нарушения синусоиды.

Структура условного обозначения ВРУ

ВРУ 850Х–ХХХ УХЛ4 - вводно-распределительное устройство (ВРУ)

ВРУ 8 -Условное обозначение класса НКУ ввода и распределения электроэнергии — 8

ВРУ 85 -Условное обозначение применяемых выключателей

Распределение электроэнергии с применением автоматических выключателей переменного тока 5- АС

ВРУ 850Х - выпуск разработки:

03- третий,

04 МУ - четвертый модернизированный, применены устройства

защиты отключения (УЗО);

05 - пятый;

ВРУ 850Х УХЛ4 - Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150.

Структура условного обозначения вводных панелей:

Х ХХ - Х - ХХ -Порядковый номер разработки:

2-ВРУ-8503 ;

3-ВРУ-8504 МУ;

4-ВРУ-8505;

Х ХХ -Х - ХХ - исполнение панели:

ВА - вводная с выключателем автоматическим;

ВР - вводная с рубильником;

ВП - вводная с переключателем;

Х ХХ- Х - ХХ - номер принципиальной электрической схемы;

Х -ХХ- Х - ХХ– ХХ   номинальный ток панели: 16 - 160 А;

25 - 250 А;

40 - 400 А;

63 - 630 А

Х -ХХ- Х – ХХ - степень защиты по ГОСТ 14254-96 : 31 – IP31;

Структура условного обозначения распределительных панелей

ХХ - Х ХХ - ХХ

Порядковый номер разработки: 2-ВРУ-8503Э ;

3-ВРУ-8504Э МУ;

4-ВРУ-8505Э

Х Х - Х ХХ - ХХ Р - распределительное исполнение панели

Х Х – Х ХХ - ХХ номер габарита:

1 - ширина панели 450 мм;

2 - ширина панели 630 мм

Х Х - Х ХХ - ХХ номер принципиальной электрический схемы;

Х Х - Х ХХ - ХХ степень защиты по ГОСТ 14254-96:

31 – IP31;

Структура условного обозначения панелей авр:

Х АВР - ХХ - ХХ

Порядковый номер разработки:

2-ВРУ-8503Э ;

3-ВРУ-8504Э МУ;

4-ВРУ-8505Э

Х АВР - ХХ– ХХ номинальный ток панели (100, 160, 250, 400 А)

дополнительный номер исполнения (только для панелей 100 А):

Х АВР - ХХ– ХХ степень защиты по ГОСТ 14254-96:

31 – IP31;

Электротехнические параметры ВРУ

Конструкционные особенности ВРУ

Сборка вводно-распределительных устройствосуществляется из металлического корпуса, из коммутационной аппаратуры (автоматические выключатели, рубильники, контакторы, предохранители и т.п.) обеспечивающие защиту вводных и отходящих силовых кабельных линий от аварийных ситуаций (короткие замыкания, пониженное или повышенное напряжение, перегрузки и т.п.), и системы распределения питания по коммутационной аппаратуре (медные или алюминиевые шины и силовые провода).

При необходимости, доступ к защитной аппаратуре осуществляется спереди квалифицированным персоналом и в зависимости от конструктивного исполнения. Доступ к коммутационной аппаратуре может быть при открытой двери или непосредственно на самой двери (при помощи выносных рукояток).

Крепление панелей напольного исполнения осуществляется к полу при помощи крепежа. Необходимость крепления корпусов нужна для того чтобы панели (при не правильной эксплуатации) не сдвинулись с места или не упали, что может привести к более тяжелым последствиям.

Вводно-распределительные устройства изготавливаются в полном соответствии с ТУ 3434-004-11457458-2015 и всецело отвечают требованиям, изложенным в актуальной редакции ГОСТ, действующего на территории Российской Федерации (ГОСТ 32396—2013, ГОСТ IEC 60439-3-2012, ГОСТ 32397-2013).

Заказ ВРУ

Для оформления заказа на изготовление вводно-распределительного устройства необходимо заполнить на сайте заявку на расчёт.
